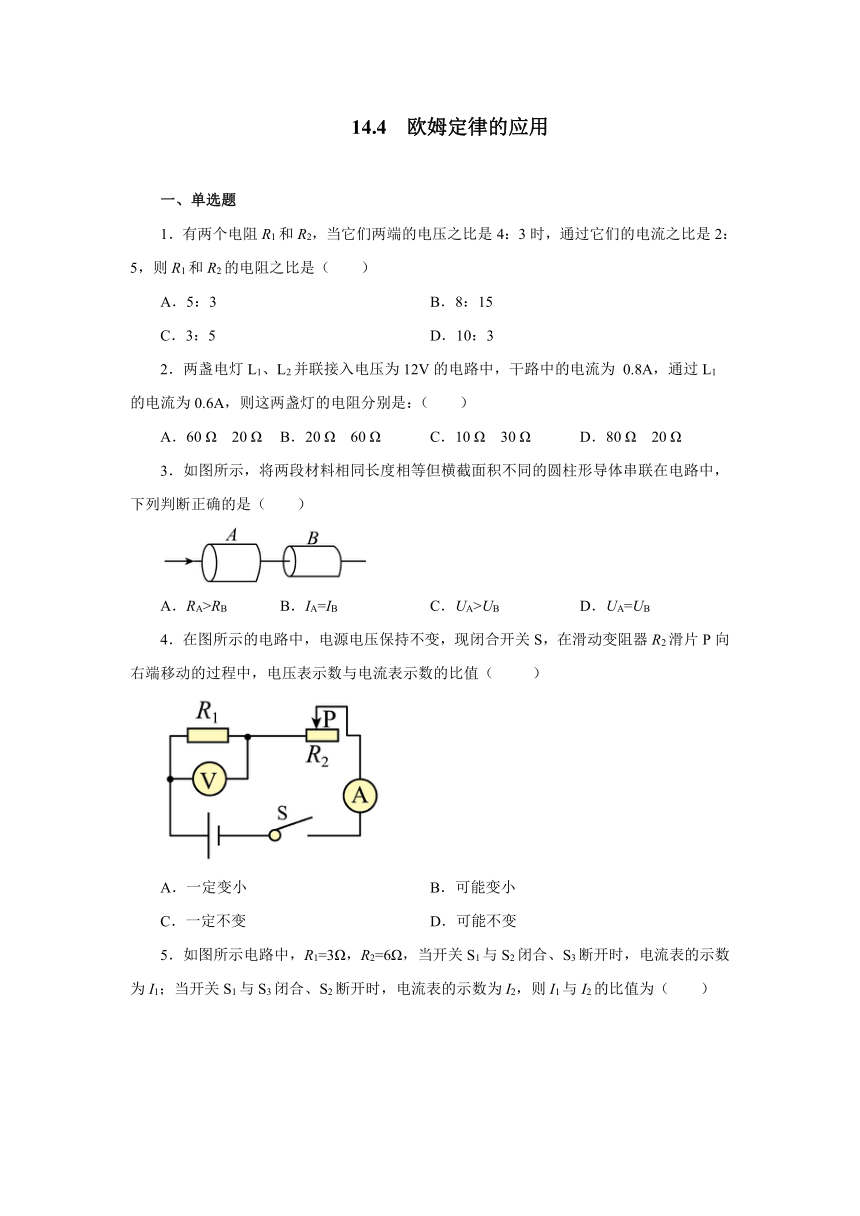

14.4 欧姆定律的应用
一、单选题
1．有两个电阻R1和R2，当它们两端的电压之比是4：3时，通过它们的电流之比是2：5，则R1和R2的电阻之比是（　　）
A．5：3 B．8：15
C．3：5 D．10：3
2．两盏电灯L1、L2并联接入电压为12V的电路中，干路中的电流为 0.8A，通过L1的电流为0.6A，则这两盏灯的电阻分别是：（　　）
A．60 Ω 20 Ω B．20 Ω 60 Ω C．10 Ω 30 Ω D．80 Ω 20 Ω
3．如图所示，将两段材料相同长度相等但横截面积不同的圆柱形导体串联在电路中，下列判断正确的是（　　）
A．RA>RB B．IA=IB C．UA>UB D．UA=UB
4．在图所示的电路中，电源电压保持不变，现闭合开关S，在滑动变阻器R2滑片P向右端移动的过程中，电压表示数与电流表示数的比值（ ）
A．一定变小 B．可能变小
C．一定不变 D．可能不变
5．如图所示电路中，R1=3Ω，R2=6Ω，当开关S1与S2闭合、S3断开时，电流表的示数为I1；当开关S1与S3闭合、S2断开时，电流表的示数为I2，则I1与I2的比值为（　　）
A．1:2 B．2:1 C．2:3 D．3:2
6．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．滑动变阻器阻值变化范围为1Ω~5Ω
7．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）
A．L2两端的电压为1.5V
B．L1两端的电压为3V
C．L1与L2的灯丝电阻之比为1:2
D．通过L1与L2的电流之比为1:2
8．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）
A．（2）（3） B．（2）（4） C．（1）（3） D．（3）（4）
二、填空题
9．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω，当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A，当断开开关S1和S3，闭合开关S2时，电流表示数为0.4A，则电阻R2两端的电压为___________V。
10．有一些阻值为15Ω，正常发光时电流为0.6A的小彩灯，一只小彩灯正常工作的两端的电压是______V，为了增加节日的欢乐气氛，应该把______个小彩灯______联在220V的照明电路中使用。
11．两只电阻阻值之比为2∶3，将两电阻串联接入电路，则两端电压之比_________，将其并联接入电路中，它们的电流强度之比_________。
12．如图，电源电压保持不变，电阻。要使、并联，应闭合开关___________，此时电流表的示数为；要使、串联，开关S1、S2应_________（填“断开”或“闭合”），此时电流表的示数为；则_________。
13．实验室有甲、乙两只灯泡，甲标有“20V；1.0A”宇样，乙标有“5V；0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为______V，并联起来允许的最大电源电压为_______V，干路允许通过的最大电流为______A（不考虑溫度对灯泡电阻的影响）。
14．如图所示电路，电源电压不变。闭合开关S，当滑片P由中间向右移动时电流表A示数 ______ ，灯泡L的亮度______。（两空选填“增大”“减小”或“不变”）
三、实验题
15．小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）。实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干。
（1）“伏安法”测量电阻的原理是______；（书写公式）
（2）如图a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为______表；
（3）本实验电源电压选用12V，电压表应该选用______量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从______接线柱流入电流表；
（4）闭合开关后，发现电压表示数为零，电流表有示数，电路出现的故障可能是______
16．小亮和小明用“伏安法”测量小灯泡发光时的电阻。
（1）“伏安法”测电阻的实验原理是___________；
（2）请用笔画线代替导线，完成图示电路连接，要求：滑动变阻器滑片向右移动时灯泡变亮___________；
（3）正确连接电路后，闭合开关，发现小灯泡不发光，电压表和电流表的示数都比较小，导致这一现象的原因是___________；
（4）如图所示，电压表示数是___________V，电流表示数是___________A，可以计算出此时小灯泡的电阻R=___________Ω；
（5）如图所示，是小明同学根据测量数据绘制的通过小灯泡电流I随它两端电压U变化的关系图像。根据图像信息可知下列说法中正确的是___________
A．小灯泡的电阻是5Ω
B．小灯泡的电阻随电压的增大而减小
C．小灯泡的电阻受温度影响发生改变
D．若将两个同样规格的小灯泡并联在2V的电源两端，干路中总电流为0.45A
四、计算题
17．如图所示电源电压保持不变，R1=8Ω，R2=12Ω。
（1）当开关S1、S2都断开时，电流表示数为0.6A，求：电源电压为多大？
（2）当开关S1、S2都闭合时，电流表示数为2.5A，求：R3的阻值为多大？
18．如图所示，电源电压保持不变；当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则R1、R2的值为多少？
（2）当S1、S3断开，S2闭合时，电压表示数为多大？
参考答案
1．D
2．B
3．B
4．C
5．C
6．D
7．C
8．B
9．4
10．9 25 串
11．2∶3 3∶2
12．S1、S2 断开
13．15 5 0.75
14．减小 不变
15． 电压 0～15V 正 电压表或待测电阻短路（或电压表断路）
16． 变阻器连入电路的电阻较大 1.2 0.2 6 C
17．（1）12V；（2）12Ω
18．（1）30Ω，20Ω；（2）2.4V
