【人教版】物理九年级全册 15.2 电流和电路 习题课件

(共18张PPT)
课前预习
习新知

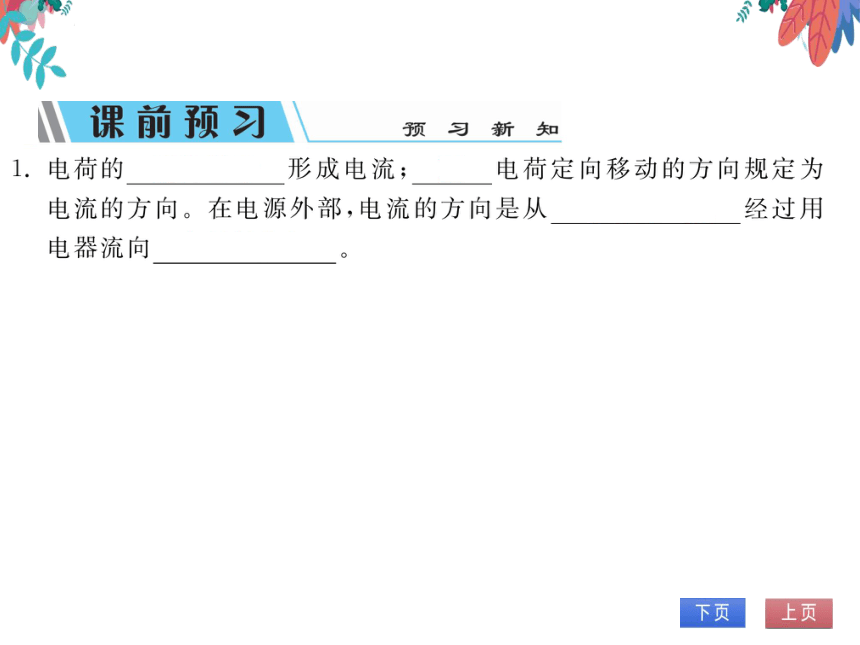

1.电荷的定向移动形成电流;正电荷定向移动的方向规定为
电流的方向。在电源外部,电流的方向是从电源的正极经过用
电器流向电源的负极

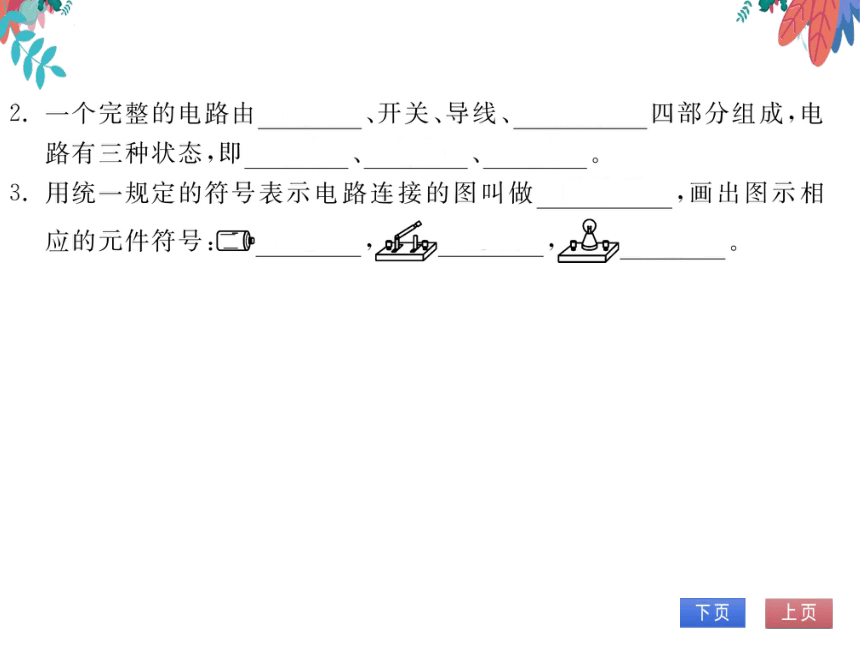

完整的电路由电源、开关、导线、用电器四部分组成,电
路有三种状态,即通路
断路
短路
3.用统一规定的符号表示电路连接的图叫做电路图,画出图示相
应的元件符号:C
当堂训练
巩固基础
知识点1电流

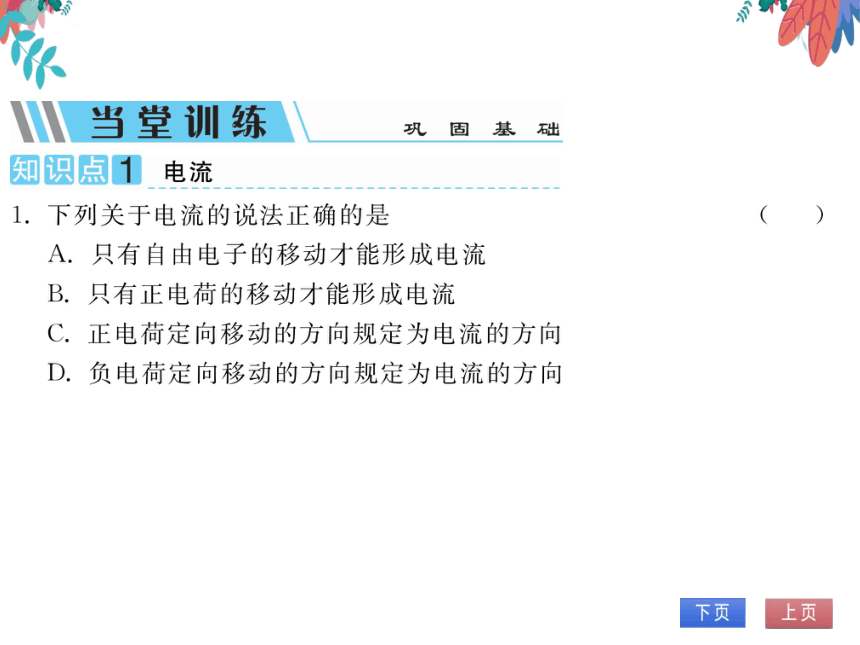

下列关于电流的说法正确的是
A.只有自由电子的移动才能形成电流
B.只有正电荷的移动才能形成电流
C.正电荷定向移动的方向规定为电流的方向
D.负电荷定向移动的方向规定为电流的方向
知识点2电路及其组成

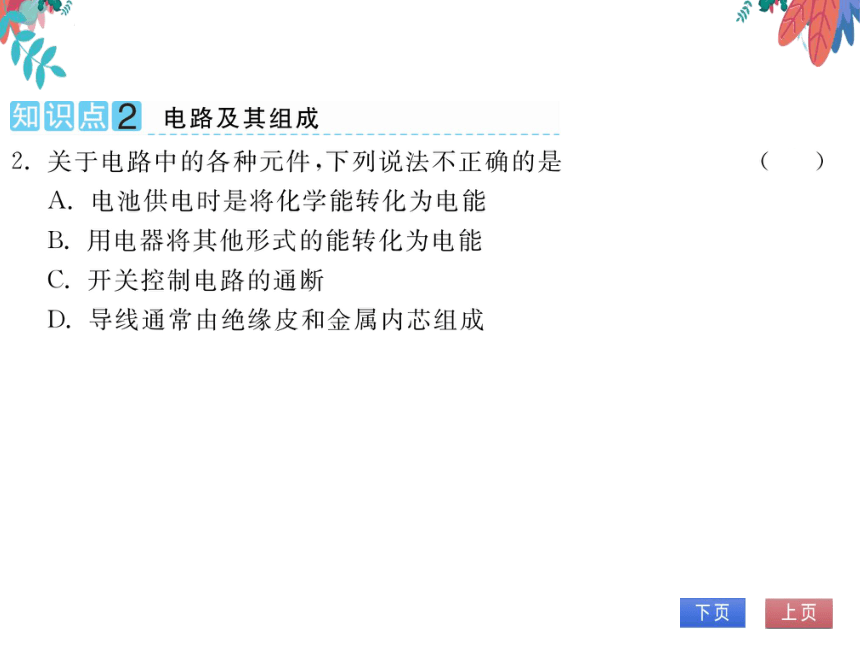

2.关于电路中的各种元件,下列说法不正确的是
A.电池供电时是将化学能转化为电能
B.用电器将其他形式的能转化为电能
C.开关控制电路的通断
D.导线通常由绝缘皮和金属内芯组成

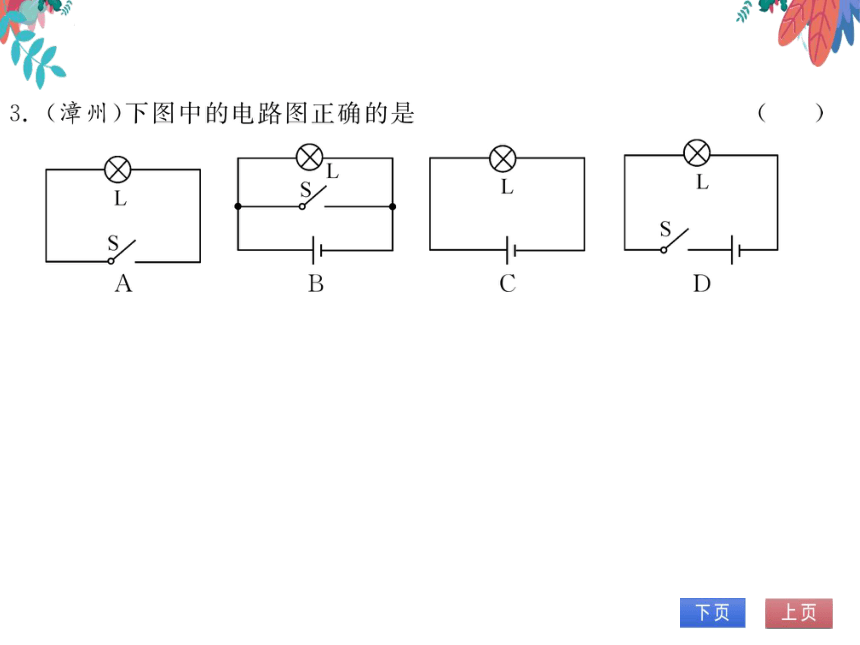

(漳州)下图中的电路图正确的是
L
4.根据图甲所示的电路图,请在图乙中用笔画线表示导线连接相应的
电路
知识点3电路的三种状态
5.如图所示电路,此时处于断路状态;当闭合开
关时,小灯泡发光,此时电路处于通路状态
如果用导线将接线柱a、b连接起来,电路处于
短路状态
课后作业
全面提升
1.如图所示是一个便携式充电宝正在给手机电
池充电,在充电过程中,该手机电池相当于电
路中的
A.电源B.开关
导线D.用电器
2.(百色)如图所示,验电器甲带正电,乙不带电
现用带有绝缘手柄的金属棒把甲和乙连接起
来,发现甲的金属箔张角变小,乙的金属箔张
开,则下列说法正确的是
A.验电器金属箔张开是因为它们带同种电荷
B.金属棒中瞬间电流的方向从乙流向甲
C.正电荷从甲移到乙,所以两个验电器都带
正电
D.电子从乙移到甲,所以甲带负电,乙带正电
第2题图
3.对于如图所示的甲、乙两图来说
甲
甲图中灯亮
B.乙图中灯亮
C.两图中灯都不亮D.两图中灯都
4.(温州)如图所示电路,闭合开关S,灯泡L1、L2
都发光。现将一根导线接在该电路中的某两
个接线柱上,会导致两灯同时熄灭的是(D
A.a和b
B.c和d
C.e和f
D.g和h
88a
C(
S
g
(第4题图
5.(通辽)如图所示是一种声光报警器电路,各元
件均能正常工作。下列现象描述正确的是
A.只闭合S1时,灯亮、铃不响
B.同时闭合S1、S2,铃响、灯不
C.同时闭合S1、S2,灯亮、铃不响
D.只闭合S2时,铃响、灯不亮
