【人教版】物理九年级全册 16.1 电压 习题课件

(共17张PPT)
第十六章电压电阻
第1节电压
课前预习
习新知
1.电压:要在电路中产生电流,电路两端就要有电压,电源是提供
电压的装置,电压用字母U表示,其单位是伏特(V)
2.电压表使用规则:(1)电压表要并联在被测电路两端;(2)让电
流从电压表正接线柱流进,从负接线柱流出;(3)被测电压
不要超过电压表的量程;(4)电压表可以直接并联在电源
两端。
3.电压表的读数:1)明确所选电压表的量程;(2)确定电压表的
分度值;(3)看表针偏转的格数:分度值×格数一电压值
当堂训练
巩固基础

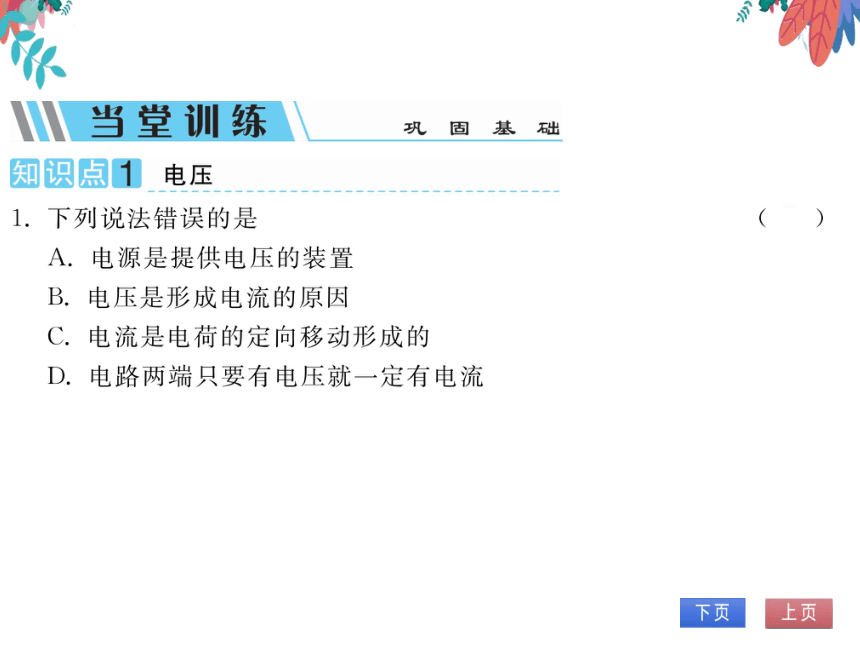

知识点1电压
下列说法错误的是
A.电源是提供电压的装置
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的
D.电路两端只要有电压就一定有电流

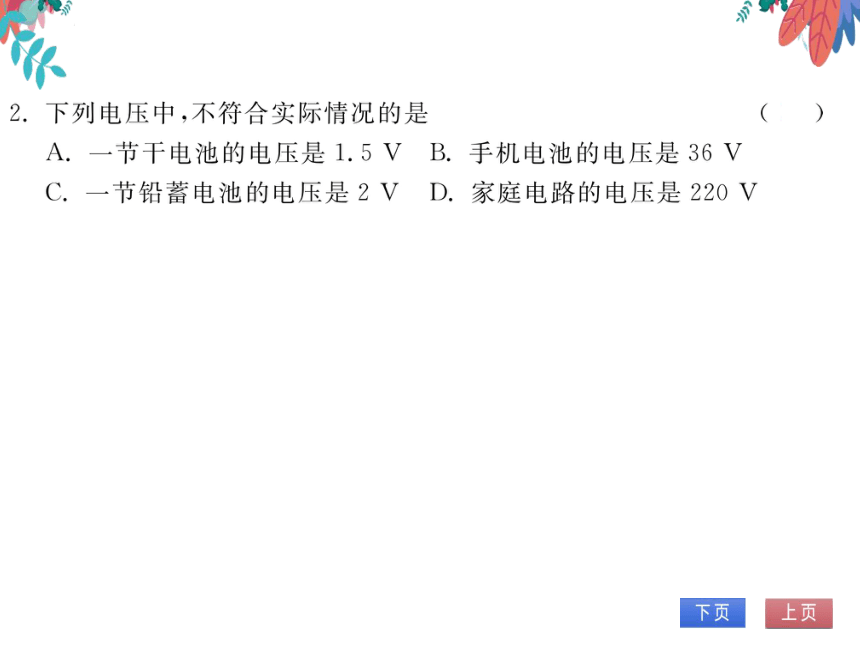

识点2电压的测量
3.(巴中)在下面的电路中,闭合开关S,能用电压表测量L2两端电压的

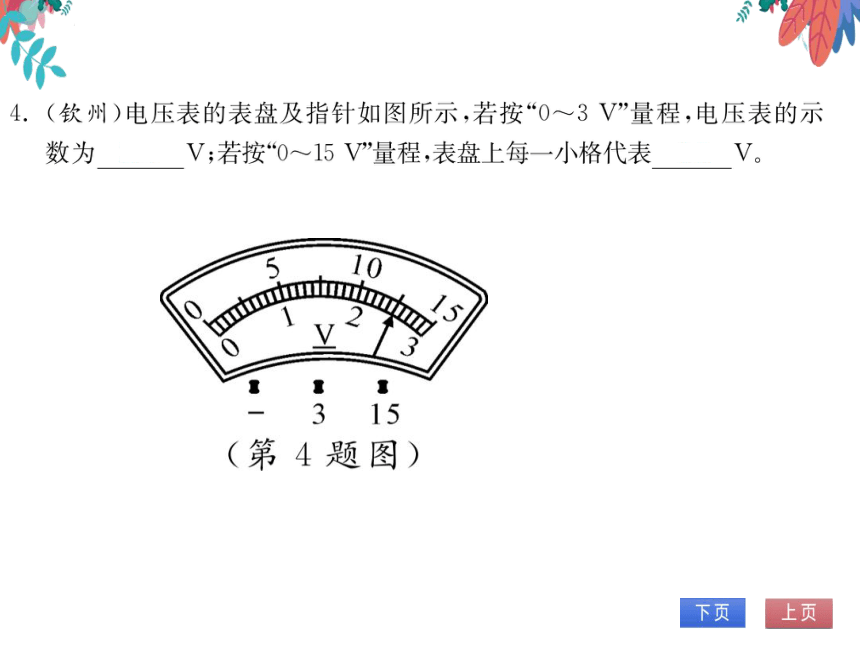

L⑧
10
1,,2
315
(第4题图)

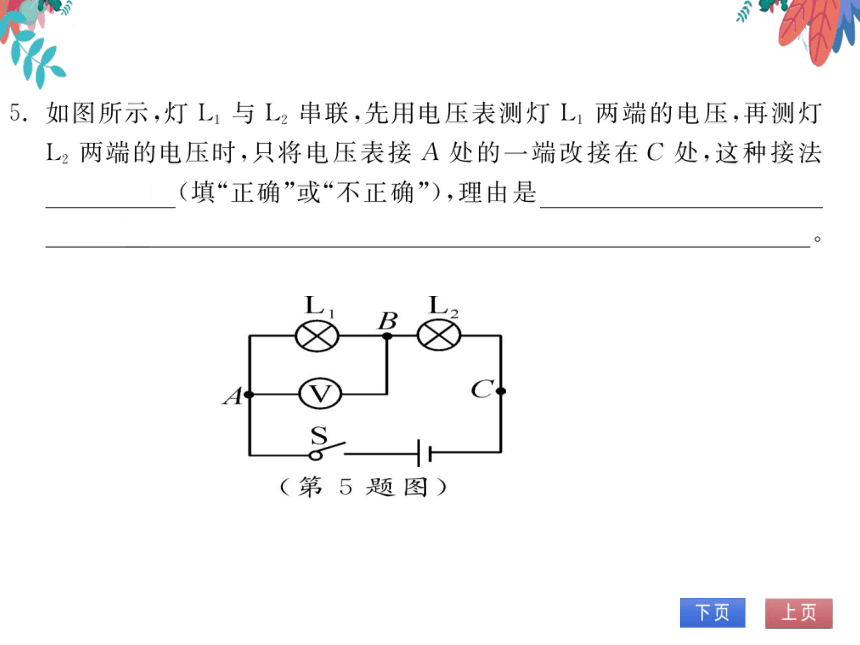

5.如图所示,灯Ⅰ1与Ⅰ2串联,先用电压表测灯L1两端的电压,再测灯
2两端的电压时,只将电压表接A处的一端改接在C处,这种接法
不正确(填“正确”或“不正确”),理由是电压表的正、负接线柱
接反了
B
(第5题图
课后作业
全面提升
1.(德州)如图所示,与实物图一致的电路图是
B
061B
在用电压表测某灯泡两端的电压时,若使用
0~3V的量程,测得的电压值为2.2V;若使
用0~15V的量程,测得的电压值为2.0V,
那么该灯泡两端的电压是
B.2.0V
D.无法确定
明在练习使用电压表时,把电压表接成了
图所示的电路。当闭合开关时所发生的现象
是
A.灯泡亮、电压表有示数
B.灯泡亮、电压表无示数
C.灯泡不亮、电压表有示数
D.灯泡不亮、电压表无示数
(第3题图)
4.如图所示的电路,当开关S闭合后
A.若甲表是电压表,乙表是电流表,则电阻
R1、R2并联
B.若甲表是电流表,乙表是电流表,则电阻
R1、R2串联
C.若甲表是电压表,乙表是电压表,则电阻
R1、R2串联
D.若甲表是电流表,乙表是电压表,则电阻
R1、R2并联
S
R
(第4题图)
5.如图所示,在烧杯中加入盐水,然后将连在电
压表上的铜片和锌片插入盐水中,这样就制成
了一个电池。观察电压表指针的偏转与接线
可知:这个电池的电压是.3V,铜片
是它的正极。这种电池是将化学能转化
为电能。
lIlli
锌
铜
片顯围片
图所示,用电压表测量小灯泡两端的电压
指出甲、乙、丙三图中电压表的使用错误
甲
(1)甲图:电压表与灯泡串联了
(2)乙图:电压表正、负接线柱接反了
(3)丙图:电压表选用的量程过大
