【人教版】物理九年级全册 15.5 串、并联电路中电流的规律 习题课件

(共31张PPT)

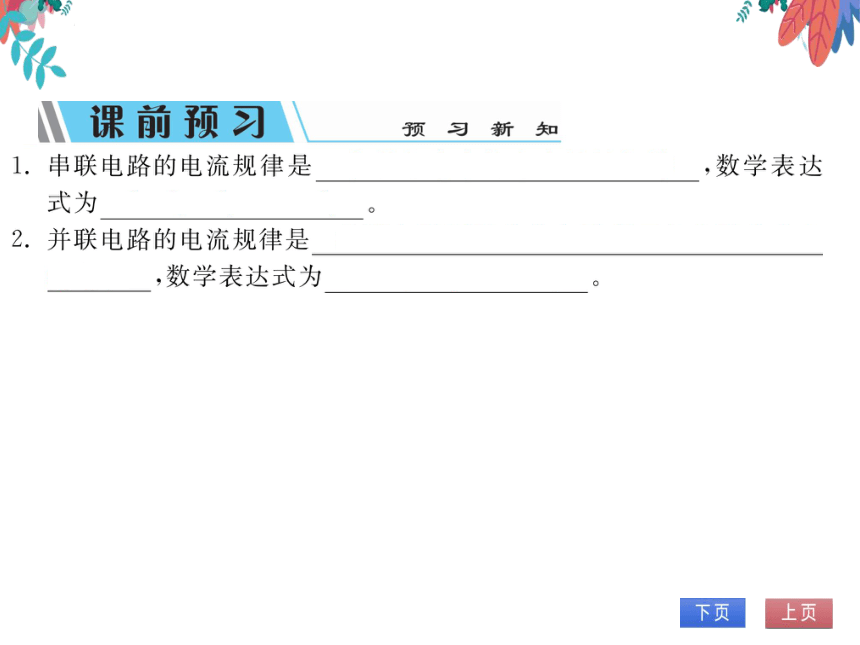

课前预习
习新知
1.串联电路的电流规律是串联电路中的电流处处相等,数学表达
式为I=I1=12
●●
7
2.并联电路的电流规律是并联电路干路中的电流等于各支路中的电
流之和,数学表达式为I=I1+12+…+I
当堂训练
巩固基础
知识点1串联电路的电流规律
1.如图是“探究串联电路电流特点”的实验电路图
(1)实验中,选择两个小灯泡的规格应该是不相同(填“相同”或
“不相同”)的
L B
(第1题图

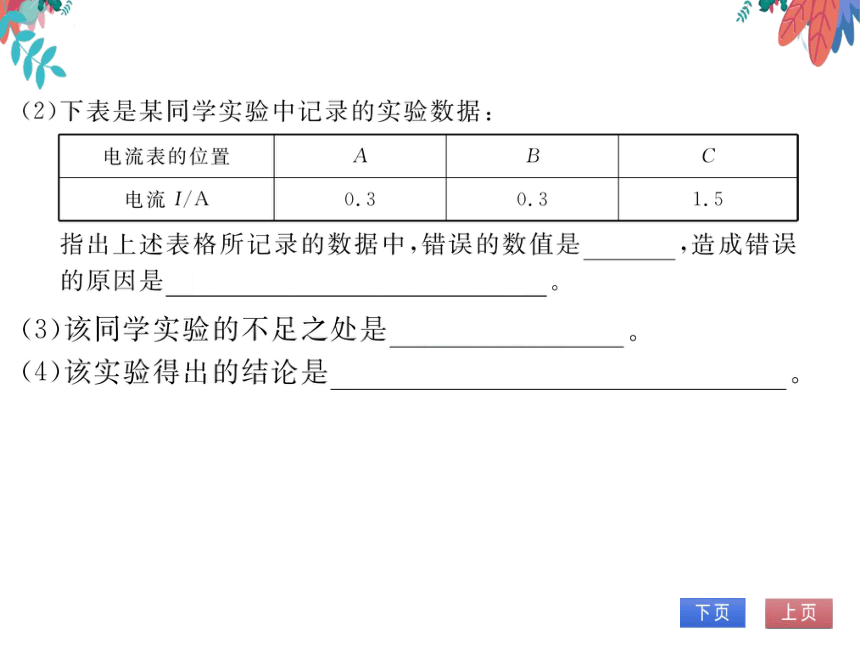

2)下表是某同学实验中记录的实验数据:
电流表的位置
B
电流Ⅰ/A
指出上述表格所记录的数据中,错误的数值是1.5,造成错误
的原因是连接小量程,却按大量程读数

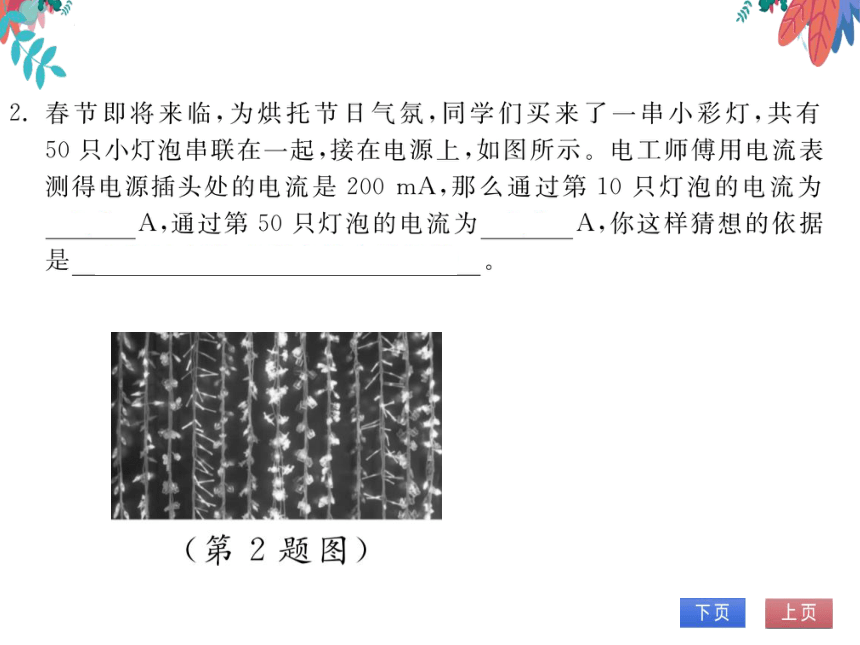

春节即将来临,为烘托节日气氛,同学们买来了一串小彩灯,共有
50只小灯泡串联在一起,接在电源上,如图所示。电工师傅用电流表
测得电源插头处的电流是200mA,那么通过第10只灯泡的电流为
0.2A,通过第50只灯泡的电流为0.2A,你这样猜想的依据
是小彩灯串联,电路各处电流相等
第2题图
知识点2并联电路的电流规律

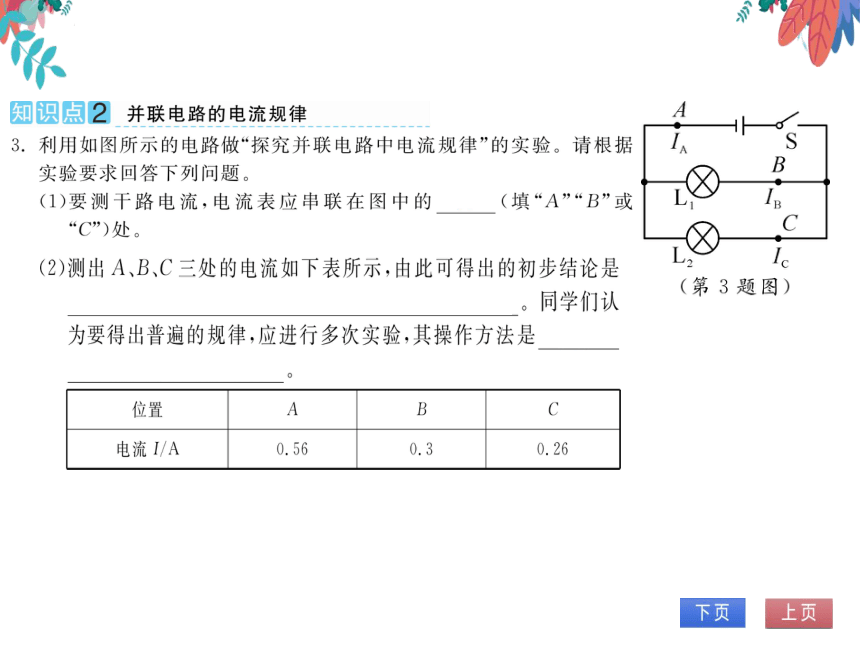

3.利用如图所示的电路做“探究并联电路中电流规律”的实验。请根据
实验要求回答下列问题
(1)要测干路电流,电流表应串联在图中的A(填“A”“B”或
“C”)处
B
(第3题图)
2)测出A、B、C三处的电流如下表所示,由此可得出的初步结论是
在并联电路中,干路的电流等于各支路电流之和。同学们认
为要得出普遍的规律,应进行多次实验,其操作方法是更换不
同规格的灯泡重复实验
位置
B
电流Ⅰ/A
0.56
0.3
0.26

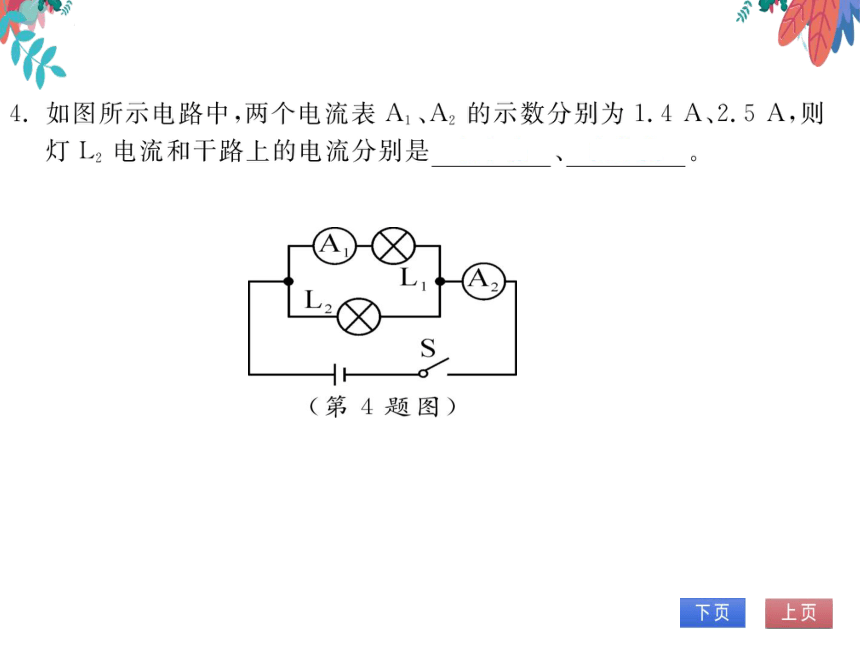

(第4题图)
课后作业
全面提升

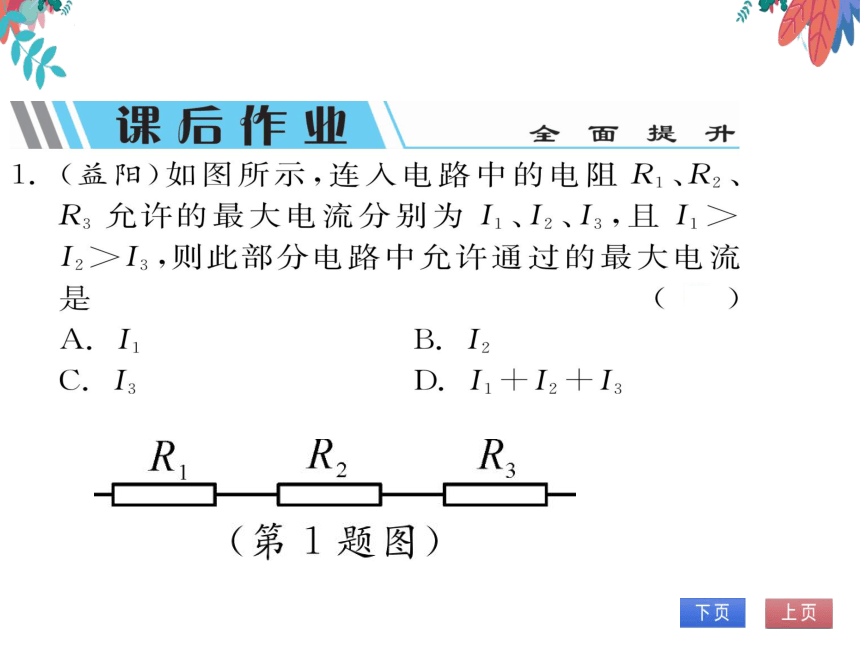

1.(益阳)如图所示,连入电路中的电阻R1、R2、
R3允许的最大电流分别为Ⅰ1、Ⅰ2、Ⅰ3,且I1>
Ⅰ2>Ⅰ3,则此部分电路中允许通过的最大电流
疋
C.Ⅰ
D.1

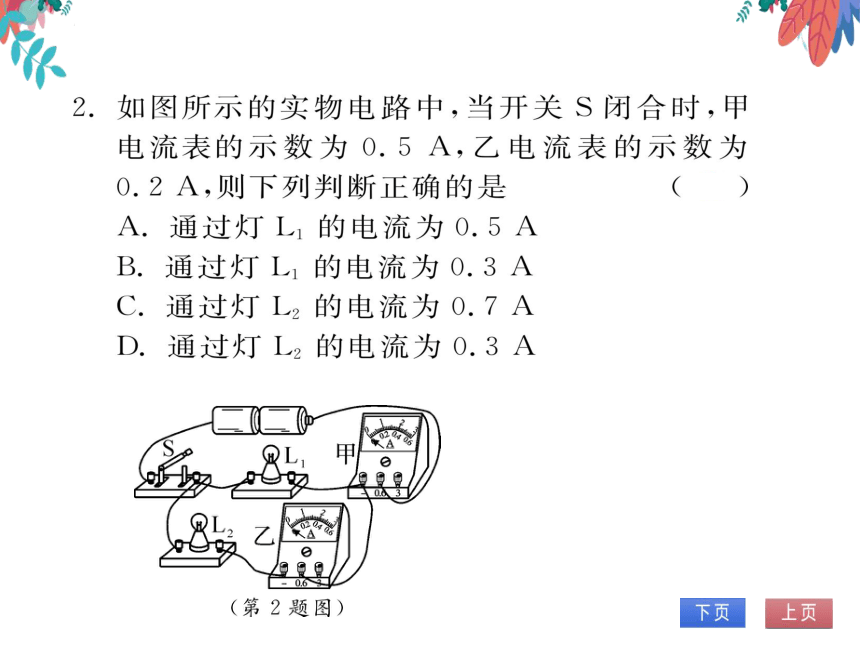

2.如图所示的实物电路中,当开关S闭合时,甲
电流表的示数为0.5A,乙电流表的示数为
0.2A,则下列判断正确的是
(B
A.通过灯L1的电流为0.5A
B.通过灯L1的电流为0.3A
C.通过灯L2的电流为0.7A
D.通过灯L2的电流为0.3
L1甲
乙
(第2题图

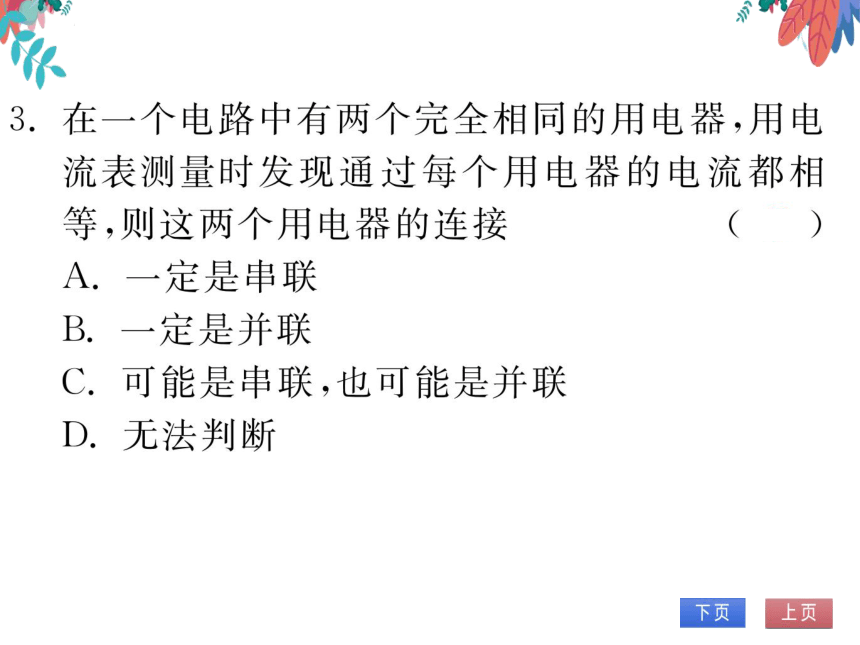

在一个电路中有两个完全相同的用电器,用电
流表测量时发现通过每个用电器的电流都相
等,则这两个用电器的连接
A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.无法判断

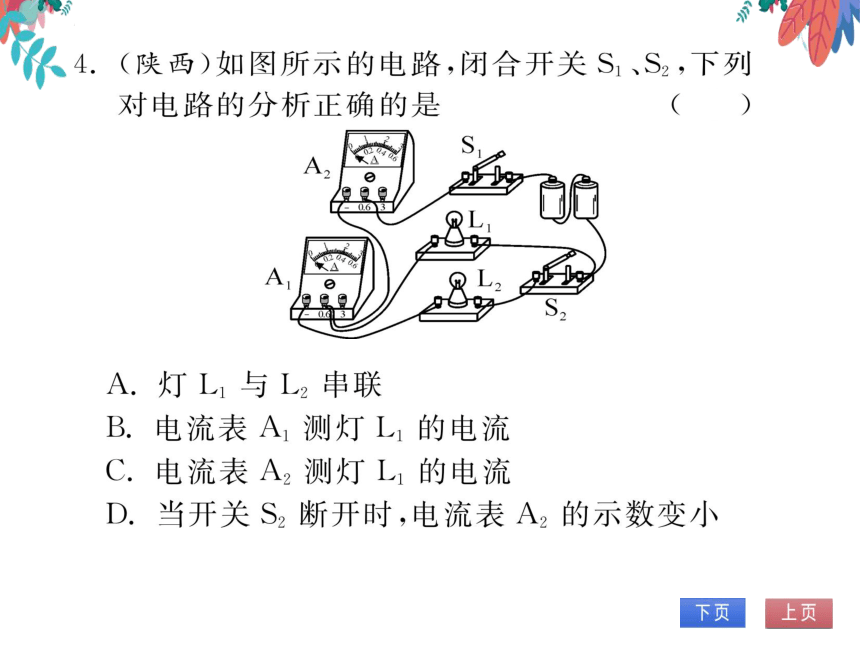

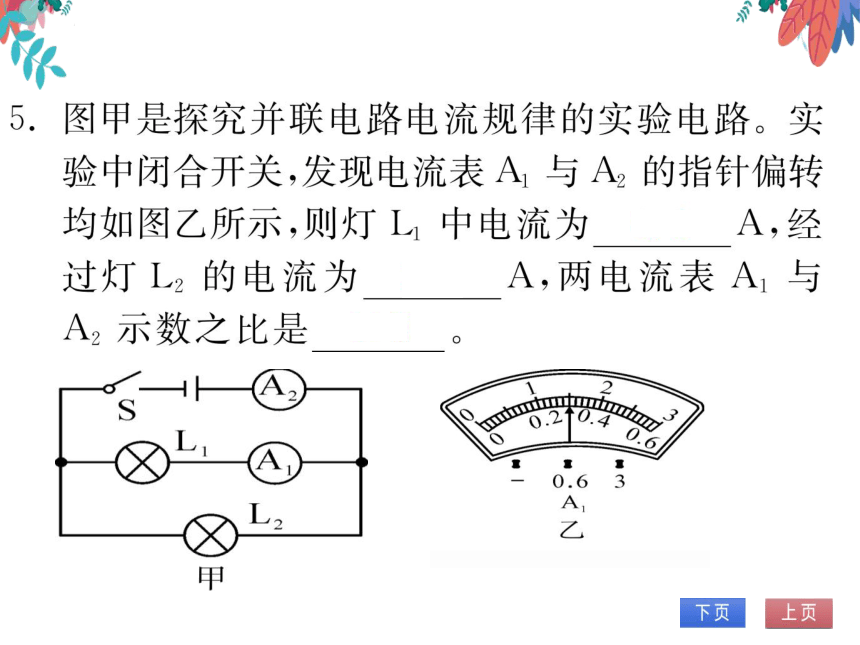

4.(陕西)如图所示的电路,闭合开关S、S2,下列
对电路的分析正确的是
A
2
06)3
RL
色影282
2
