(共19张PPT)
课前预习
习新知

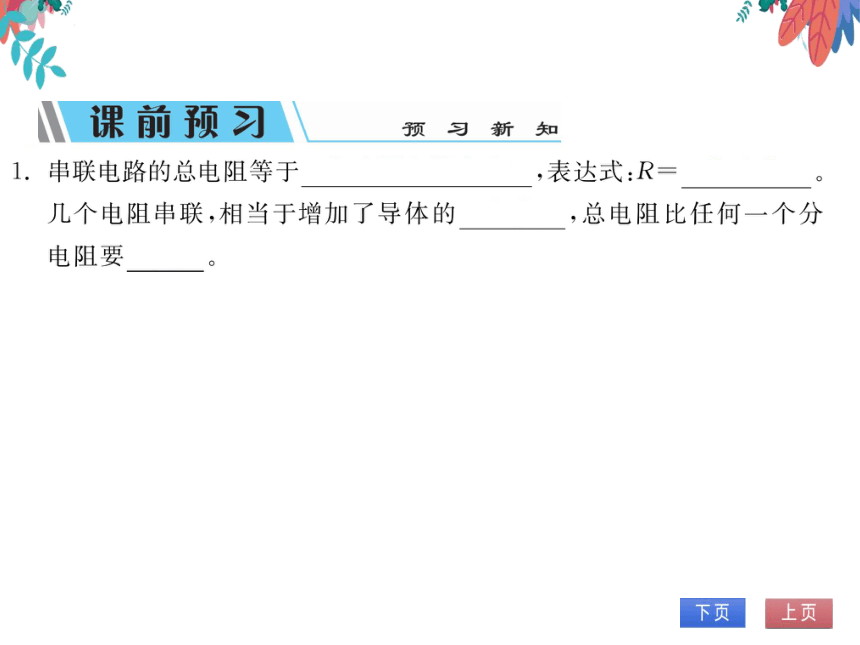

串联电路的总电阻等于各串联电阻之和,表达式:R=R1+R2。
几个电阻串联,相当于增加了导体的长度
电阻比任何
电阻要大

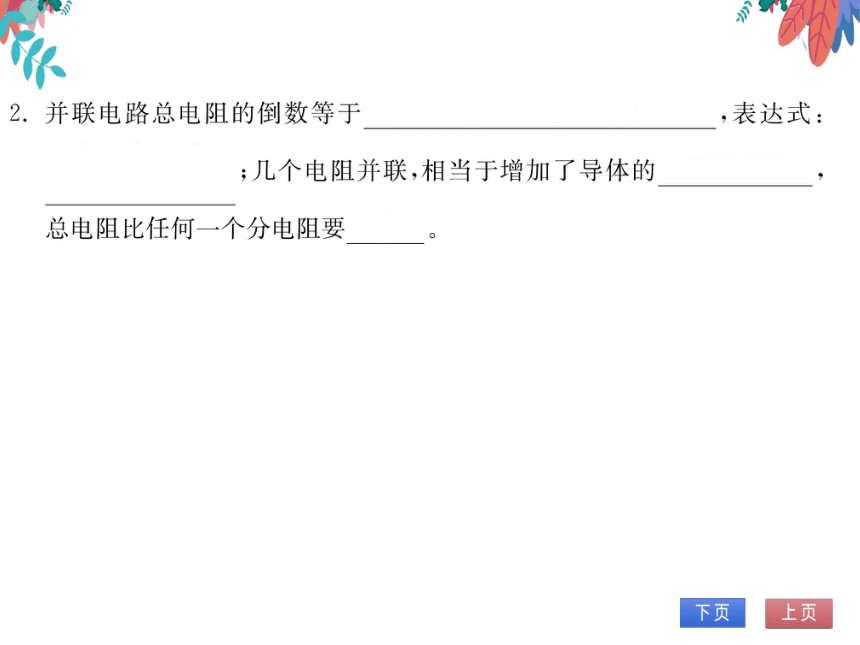

并联电路总电阻的倒数等于各支路电阻倒数之和
,表达式
效一+n;几个电阻并联,相当于增加了导体的横截面积
电阻比任何一个分电阻要小
当堂训练
巩固基础
知识点1电阻的串联

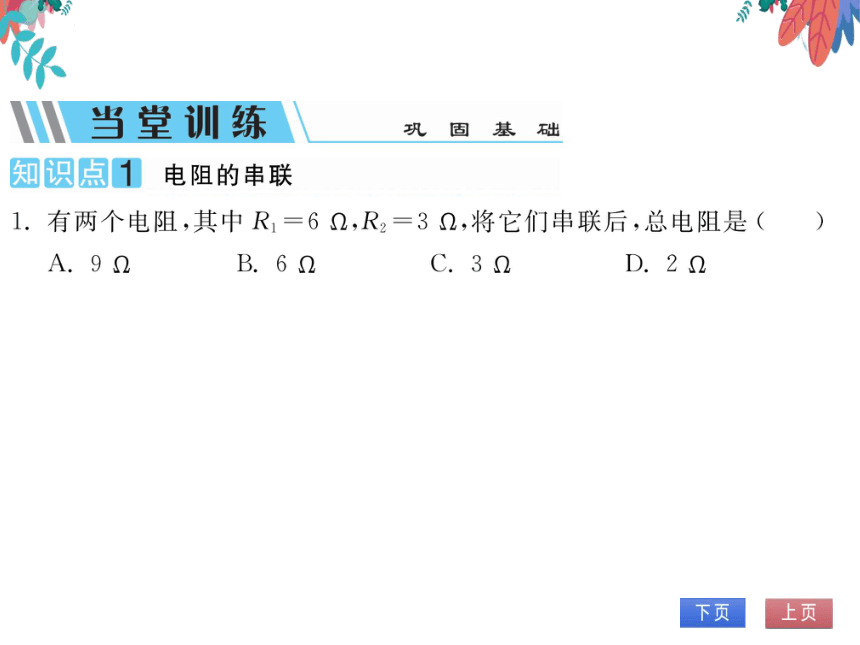

有两个电阻,其中R1=69,R2=3,将它们串联后,总电阻是(A
A. 9Q
R
R

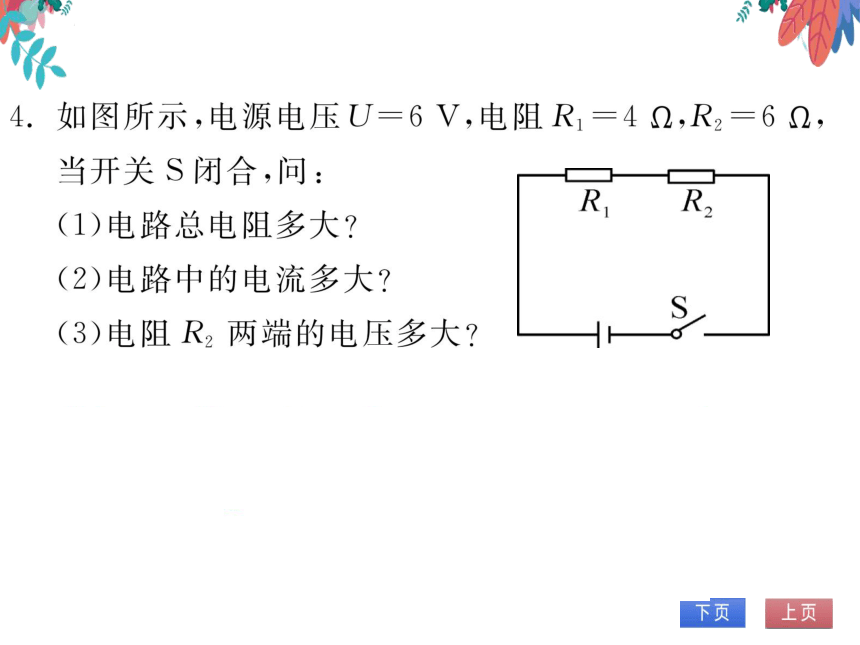

4.如图所示,电源电压U=6V,电阻R1=4g,R2=69
当开关S闭合,问:
(1)电路总电阻多大
(2)电路中的电流多大
3)电阻R2两端的电压多大
解:(1)R=R1+R2=49+69=109
U6V
(2)1
R
0.6A。
109
(3)U2=IR2=0.6A×69=3.6V
知识点2电阻的并联
5.现有两个电阻,其中R1=10g,R2=15Ω,将它们并联后的总电阻是
A.259
有两个电阻R1、R2,且R1其中总电阻最小的是
课后作业
全面提升
1.已知R1=100Ω,R2=19,将这两个电阻并联
后的等效电阻
A.一定大于100ΩB.一定等于10092
C.一定小于1g
D.一定等于1
2.在如图所示的电路中,电源电压为6V,R
Ω,R2=6Ω。闭合开关S,下列说法正确的

A.通过R1的电流为1A
B.R1两端的电压为2V
C.干路中的电流为3A
D.电路的总电阻为9Ω
R
R
(第2题图
(常德)如图在探究“电流与电阻关系”时,电源
电压恒为3V,实验准备了阻值分别为5.Ω
10Ω、209的电阻,当将10g的电阻接入R
所在位置时,调节滑动变阻器,使电压表的示
数为2V,再分别用5Ω、20Ω的电阻替换10Ω
的电阻进行实验,下列说法正确的是(D
A.用5Ω电阻替换,滑片P应向右端移动,电
流表示数变大
B.用5Ω电阻替换,滑片P应向左端移动,电
流表示数变小
C.用20Ω电阻替换,滑片P应向左端移动
电流表示数变大
D.用20Ω电阻替换,滑片P应向右端移动
电流表示数变小
S
R
R
第3题图)
4.(海南)热敏电阻可以用来监控汽车元件温度
的变化,如图甲所示是热敏电阻的温度变化的
规律图,现将该电阻与阻值为50Ω的电阻R。
组成如图乙所示的电路,电源电压为12V,当
电流表的示数为0.2A时,热敏电阻的温度为
