【人教版】物理九年级全册 18.4 焦耳定律 习题课件

(共19张PPT)
课前预习
习新知
电流通过导体时电能转化成内能,这种现象叫做电流的热效应
2.电流通过导体产生的热量跟电流的二次方成正比,跟导体的
电阻
成正比,跟通电时间成正比。这个规律叫做焦
耳定律。用公式表示为Q=2R。在国际单位制中,热量Q的单
位是焦耳,符号是J
当堂训练
巩固基础
知识点1电流的热效应

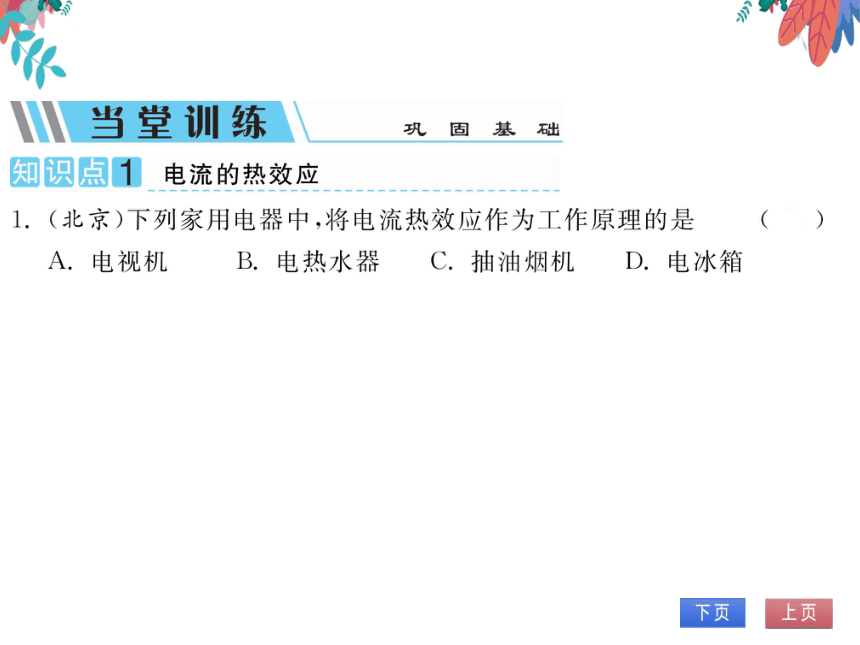

1.(北京)下列家用电器中,将电流热效应作为工作原理的是
A.电视机
B.电热水器C.抽油烟机D.电冰箱
2.如图所示为“探究电流通过导体产生的热量跟
电阻的关系”的实验装置。实验中用U形管
内液面高度差的大小来反映电流通过导体产生热
量的多少,这种方法叫转换(填“控制变量”或|5
109
“转换”)法。通电一段时间后,左侧容器内空气吸收的热量比右侧的
少(填“多”或“少”)
知识点2焦耳定律
3.关于电流通过导体时产生的热量,以下说法正确的是
A.根据Q=Rt可知,电阻越大,相同时间内产生的热量越多
B.根据QO2
可知,电阻越大,相同时间内产生的热量越少
R
C.根据Q=Ut可知,相同时间内,电流产生的热量与电阻无关
D.根据Q=Ⅰ2Rt可知,在电流一定时,电阻越大,相同时间内产生的
热量越多
4.通过一根电阻丝的电流为2A,通电1min产生了2.64×104J的热
量,它的电阻是
A.669
B.66009
C.1109
D.2209
(青岛)甲、乙两个电热器的电阻之比为5:4,通电相同时间产生的热
量之比为5:1,则通过甲、乙的电流之比为
知识点3电热的利用和防止
7.各举一个利用电热和防止电热的实例:
(1)电饭锅(合理即可)
(2)电视机上的散热孔(合理即可)
课后作业
全面提升
1.某一阻值为R的电阻,通过的电流为Ⅰ时,在
时间内产生的热量是Q。则当另一阻值为2R
的电阻,通过电流是2I时,在同样的t时间内
产生的热量为
A. 2Q
B. 4Q
C. &Q
D.16Q
2.(扬州)电炉中的电阻丝通电一段时间后变得
很烫,而连接的导线却不怎么热,主要是
A.通过导线的电流小于通过电阻丝的电流
B.导线的绝热皮隔热
C.导线的电阻远小于电阻丝的电阻
D.导线散热比电阻丝快
阻值为R的电热丝,接到电源上6min烧开
壶水,现在将两根同样的阻值为R的电热丝
串联起来,连接在原来的电源上,烧开同样
壶水,需要的时间是
A.12
B.4
D. 6 min
