【人教版】物理九年级全册 19.1 家庭电路 习题课件

(共16张PPT)
第十九章生活用电
第1节家庭电路
课前预习
习新知

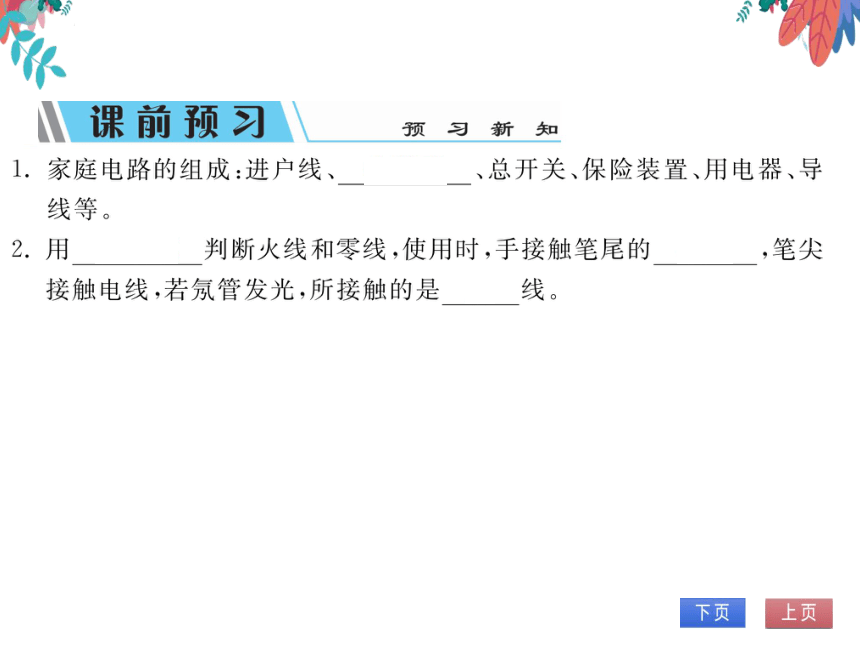

1.家庭电路的组成:进户线、电能表、总开关、保险装置、用电器、导
线等
2.用试电笔判断火线和零线,使用时,手接触笔尾的笔卡,笔尖
接触电线,若氖管发光,所接触的是火线

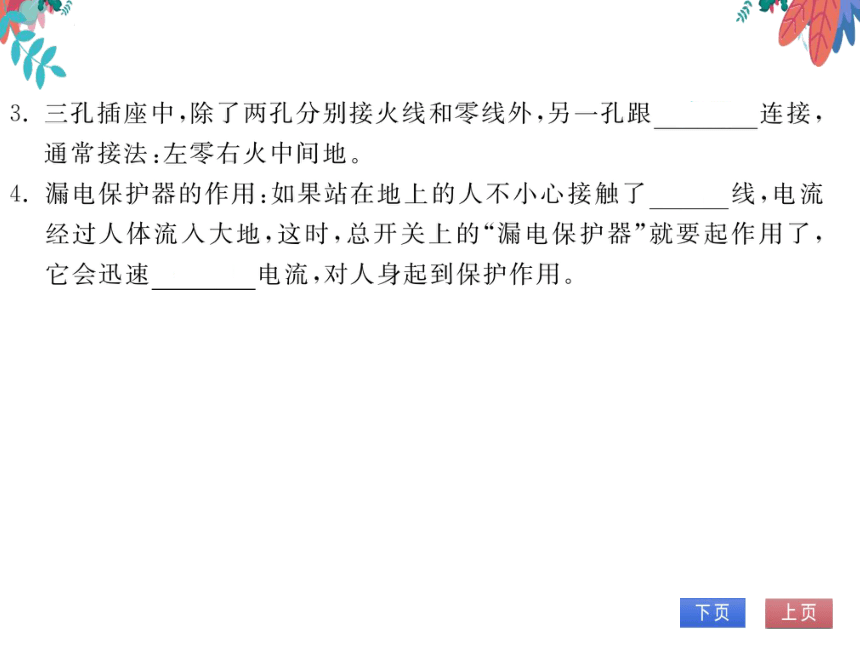

三孔插座中,除了两孔分别接火线和零线外,另一孔跟大地连接
通常接法:左零右火中间地
4.漏电保护器的作用:如果站在地上的人不小心接触了火线,电流
经过人体流入大地,这时,总开关上的“漏电保护器”就要起作用了
它会迅速切断电流,对人身起到保护作用
当堂训练
巩固基础
知识点1家庭电路的组成

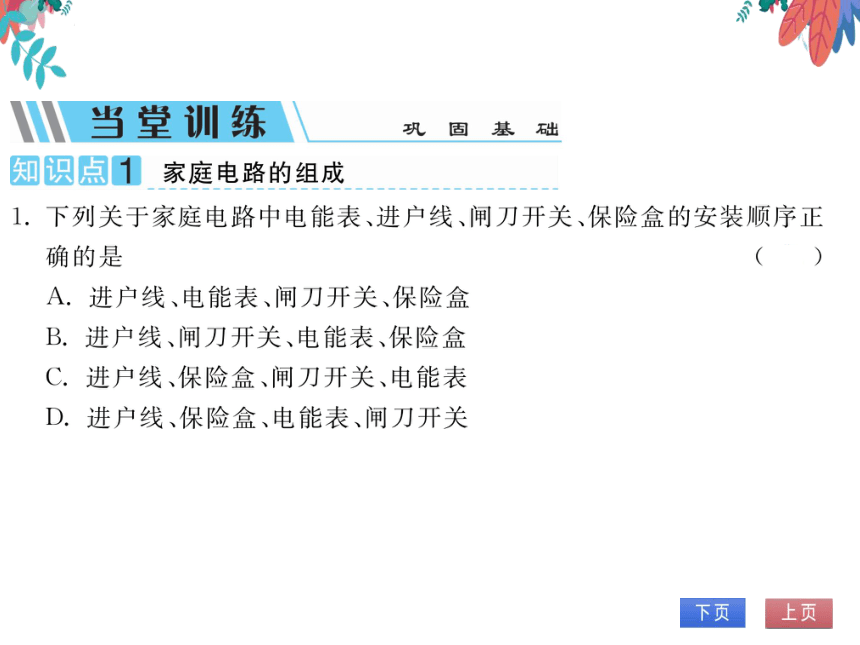

1.下列关于家庭电路中电能表、进户线、闸刀开关、保险盒的安装顺序正
确的是
A.进户线、电能表、闸刀开关、保险盒
B.进户线、闸刀开关、电能表、保险盒
C.进户线、保险盒、闸刀开关、电能表
D.进户线、保险盒、电能表、闸刀开关
识点2火线和零线

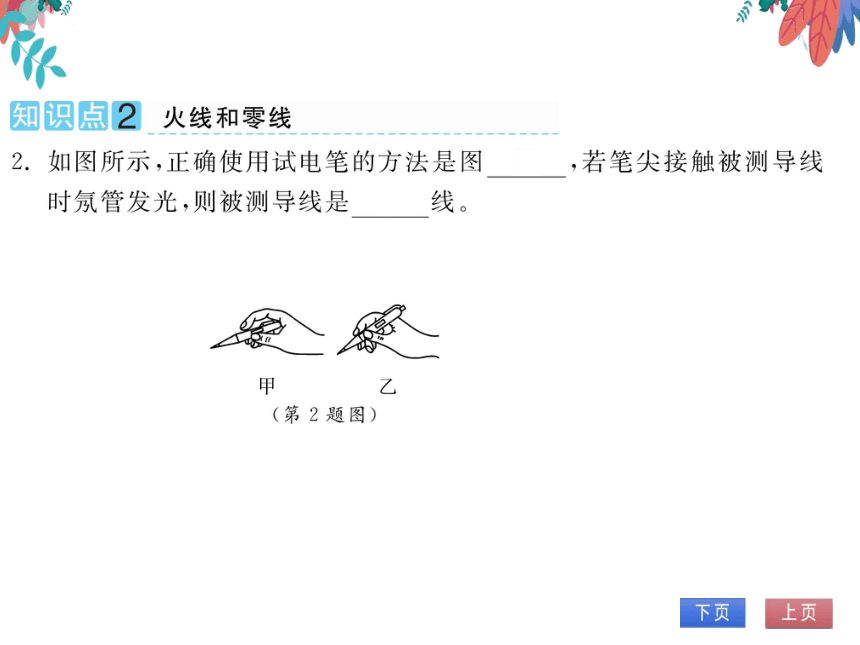

2.如图所示,正确使用试电笔的方法是图甲,若笔尖接触被测导线
时氖管发光,则被测导线是火线
保险丝
火线
E
E
零线
地线
N
10A250V
甲
三脚插头
(第2题图
(第3题图
(第5题图)
知识点3三线插头和漏电保护器

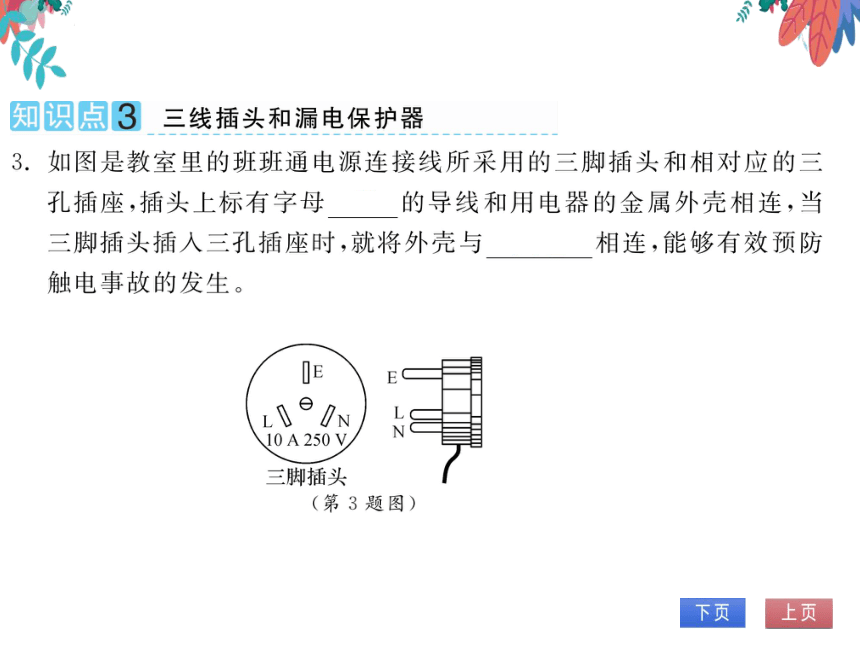

3.如图是教室里的班班通电源连接线所采用的三脚插头和相对应的三
孔插座,插头上标有字母E的导线和用电器的金属外壳相连,当
三脚插头插入三孔插座时,就将外壳与大地相连,能够有效预防
触电事故的发生

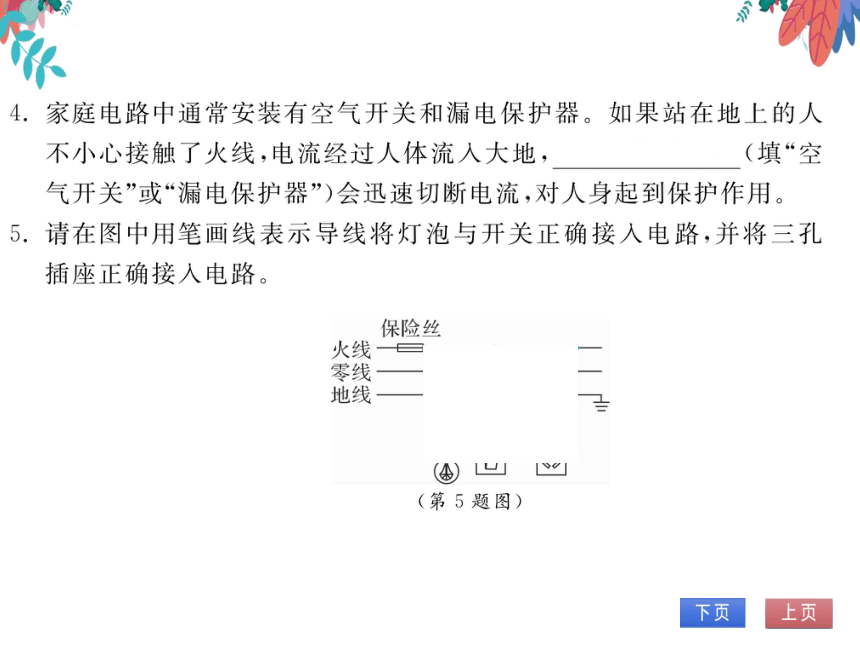

4.家庭电路中通常安装有空气开关和漏电保护器。如果站在地上的人
不小心接触了火线,电流经过人体流入大地,漏电保护器(填“空
气开关”或“漏电保护器”)会迅速切断电流,对人身起到保护作用
请在图中用笔画线表示导线将灯泡与开关正确接入电路,并将三孔
插座正确接入电路
课后作业
全面提升
如图是家庭电路示意图。下列说法错误的是
零线火线
电能表
ab
进户线
A.电能表记录的是家庭电路消耗的总功率
B.若c处断开,洗衣机插头插入插座,洗衣机
虽能工作但有安全隐患
C.插座与灯泡是并联的
D.导线a是火线
下列有关家庭电路的说法正确的是
A.空气开关“跳闸”后,立即重新合上
B.选用插座时,所有家用电器都使用两孔
插座
C.家庭电路中各个用电器应该是并联的
D.控制用电器的开关要连接在零线和用电器
之间
3.(河南)如图是某同学设计的家庭电路,电灯开
关已断开,下列说法正确的是
灯泡和两孔插座是串联的
B.试电笔接触M点,氖管不发光
开关和三孔插座的连接都是错误的
D.试电笔插入两孔插座的左孔,氖管发光
