第4节电动机

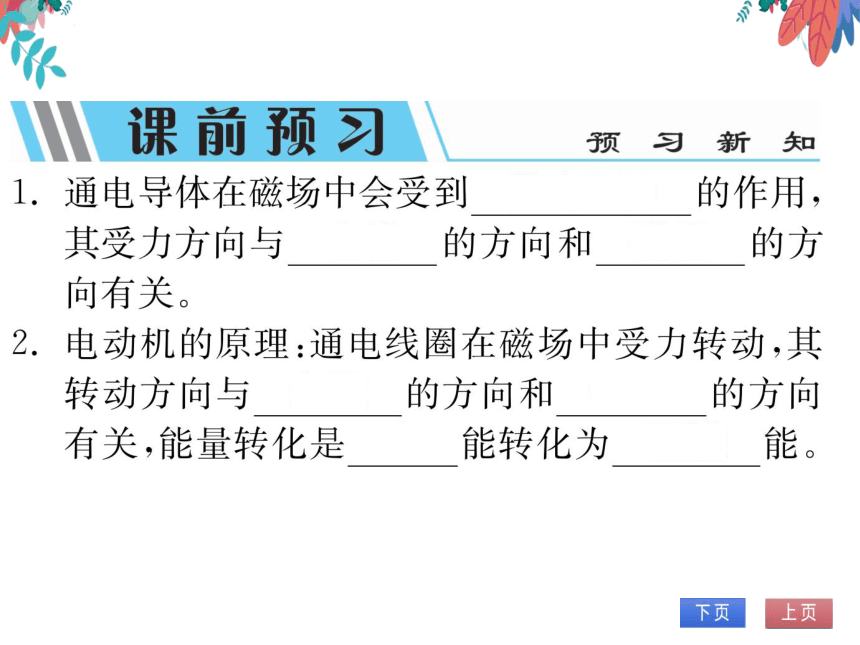

课前预习
习新知
通电导体在磁场中会受到磁力(力)的作用,
其受力方向与电流的方向和磁场的方
向有关
电动机的原理:通电线圈在磁场中受力转动,其
转动方向与电流的方向和磁场的方向
有关,能量转化是电能转化为机械能

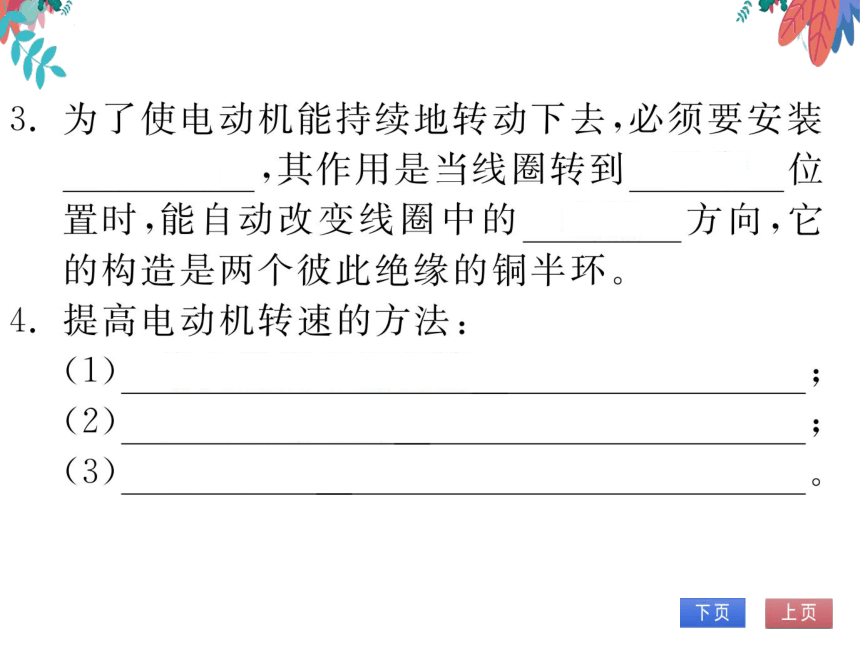

为了使电动机能持续地转动下去,必须要安装
换向器,其作用是当线圈转到平衡位
置时,能自动改变线圈中的电流方向,它
的构造是两个彼此绝缘的铜半环
4.提高电动机转速的方法
(1)增大线圈中的电流
(2)提高供电电压
(3)增强磁性

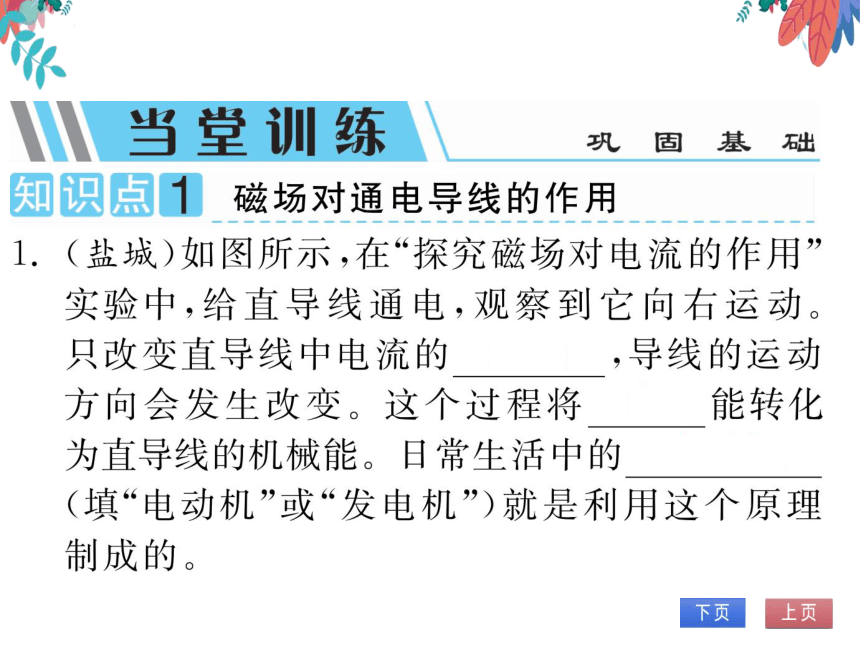

当堂训练
巩固基础
知识点1磁场对通电导线的作用

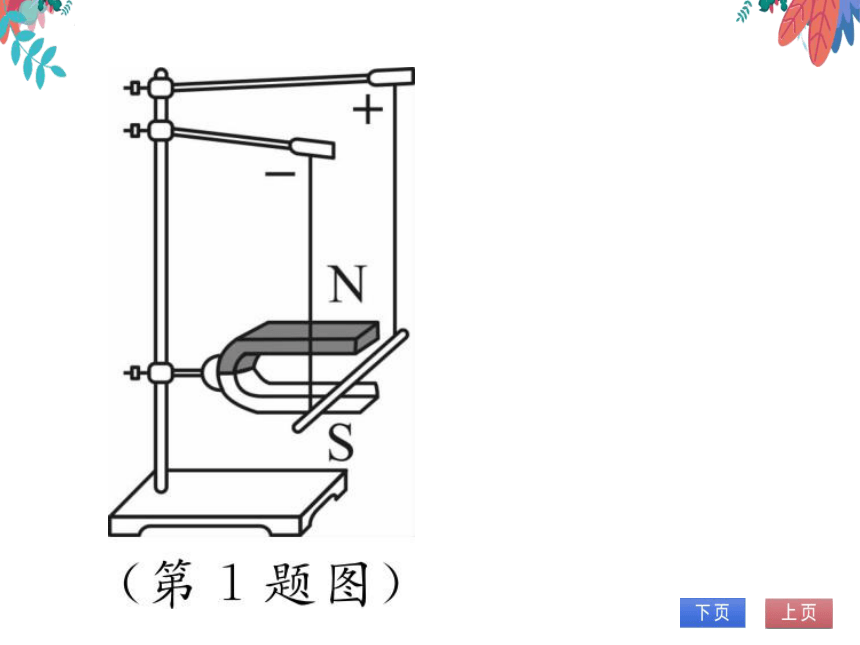

1.(盐城)如图所示,在“探究磁场对电流的作用”
实验中,给直导线通电,观察到它向右运动。
只改变直导线中电流的方向,导线的运动
方向会发生改变。这个过程将电能转化
为直导线的机械能。日常生活中的电动机
(填“电动机”或“发电机”)就是利用这个原理
制成的
N
第1题图
知识点2电动机
2.如图所示为直流电动机的基本构造示意图
以下相关的分析中正确的是
A.电动机是利用电流的磁效应工作的
B.电动机工作过程中,消耗的电能全部转化
为机械能
C.使线圈连续不停地转动下去是靠电磁继电
器来实现的
D.仅改变磁感线的方向可以改变线圈转动的
方向
b
S
N
B
第2题图)
3.电动机工作时,能够使线圈平稳、连续不停地
转动下去是靠换向器来实现的。它能使
线圈刚刚转过平衡位置时就自动改变线圈中
的电流方向,从而实现通电线圈在磁场中
的连续转动
课后作业
全面提升
1.(龙东)下列四个实验,工作原理和图中电动弟
须刀工作原理相同的是
S
S
N
第1题图
小明将直流电动机模型接入电路,闭合开关
后,发现电动机不工作。他用手轻轻地碰了
下线圈后,直流电动机模型开始正常转动,其
原因可能是
A.直流电动机的铜半环与电刷接触不良
B.电源电压太低
线圈刚好处于平衡位置
D.线圈中的电流太小
图是小明同学探究“让线圈转起来”的实验
装置图,线圈能转动的原因是通电导体在磁
场中受到力的作用,实验中为了使线圈能持
续转动,采取的措施是线圈两端漆包线去掉
半漆;此装置就是一台小电动机的
模型
线
体
(第3题图
4.(怀化)如图所示的扬声器是把电信号转化成
信号的一种装置,它的原理跟电动机
(填“电动机”或“发电机”)原理相似
线圈
锥形纸盆
永久磁体
某一瞬间
电流方向
