【人教版】物理九年级全册 20.5 磁生电 习题课件

(共11张PPT)
课前预习
预习新知

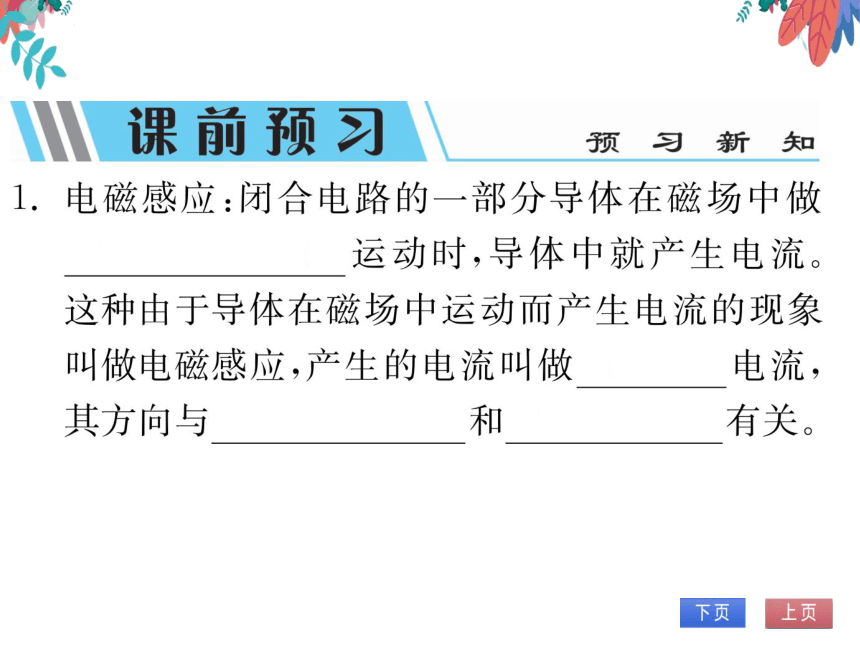

电磁感应:闭合电路的一部分导体在磁场中做
切割磁感线运动时,导体中就产生电流
这种由于导体在磁场中运动而产生电流的现象
叫做电磁感应,产生的电流叫做感应电流
其方向与磁感线方向和切割方向有关
发电机是根据电磁感应现象制成的,它是
把机械能转化为电能的装置。实际
的发电机由定子和转子两部分组成
3.周期性改变方向的电流叫做交流电,我国
使用的交流电的周期为0.02
s,频率为
50Hz,电流方向每秒钟改变100次
当堂训练
巩固基础
知识点1电磁感应
1.用如图所示的实验装置探究产生感应电流的
条件
(1)实验中,通过观察电流计指针的偏转
来判断电路中是否有感应电流。
(2)闭合开关,若导体不动,左右移动磁铁,电
路中有(填“有”或“无”)感应电流
「通
N
(第1题图
3)在仪器和电路连接都完好的情况下,某
组的实验现象不太明显。请提出一条改进
措施:使用磁性更强的磁铁
4)该实验的结论是闭合电路的一部分导
体,在磁场中做切割磁感线运动时,导体中
就会产生感应电流
5)根据此原理可用来制作发电机。
知识点2发电机
2.(成都)如图所示,为发电机的工作原理图,下
列说法中正确的是
A.发电机的基本原理是通电导体在磁场中受
力的作用
B.发电机的基本原理是电磁感应
C.线圈在转动过程中,感应电流的大小不变
D.线圈在转动过程中,感应电流的方向不变
b
S
(第2题图)
3.(镇江)如图是发电机模型,它下
是根据电磁感应原理制國
成的。小风车在风的吹动下,
带动线圈转动而切割磁
线圈
感线,产生的感应电流使电流计
指针在中央零刻度线两侧左右人
摆动,说明电路中产生的是交
流电,在我国这种电流的频率磁体
为50Hz
课后作业
全面提升
1.无线充电是一种增加手机续
航时间的方式。无线充电的
技术原理是电流流过送电线
圈产生磁场,受电线圈靠近该
磁场时就会产生电流,给智能手机充电,如图
所示。受电线圈处用到了下图哪个实验的原
理
B
AS
NB
橡胶棒
2.(苏州)如图所示,将甲、乙两个微型电动机
转轴对接并固定在一起,闭合开关后两电动机
起转动,小灯泡发光。此处产生电磁感应现
象的是甲(填“甲”或“乙”)电动机。该过
程中能量转化是将电能→机械能→电能,
最终转化为内能和光能
甲乙
第2题图
3.如图所示,把一条长约10m的导线两端连在
灵敏电流计的两个接线柱上,形成闭合电路
有两个同学迅速摇动这条导线,这两个同学沿
东西(填“东西”或“南北”)方向站立时,电
流计指针更容易偏转
