【人教版】物理九年级全册 第15章 整理与复习 习题课件

(共19张PPT)

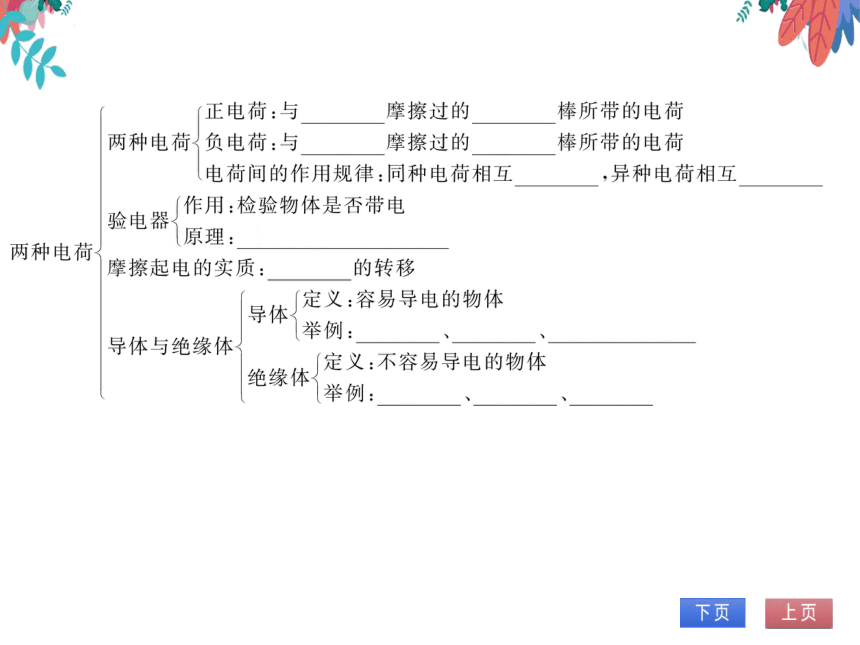

正电荷:与丝绸摩擦过的玻璃棒所带的电荷
两种电荷负电荷:与毛皮摩擦过的橡胶棒所带的电荷
电荷间的作用规律:同种电荷相互排斥,异种电荷相互吸弓
验电器作用:检验物体是否带电
原理:同种电荷相互排斥
两种电荷
摩擦起电的实质:电荷的转移
导体{定×:容易导电的物体
举例:人体
大地
食盐水溶液
导体与绝缘体
绝缘体定义:不容易导电的物体
举例:橡胶、玻璃、塑料

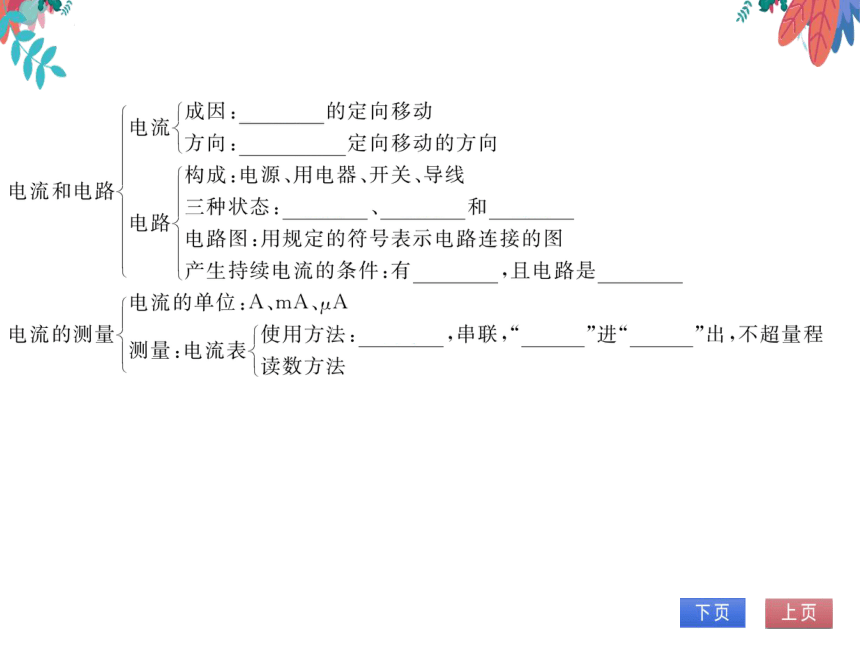

成因:电荷的定向移动
电流
1方向:正电荷定向移动的方向
构成:电源、用电器、开关、导线
电流和电路
电路三种状态:通路
断路和短路
电路图:用规定的符号表示电路连接的图
产生持续电流的条件:有电源,且电路是通路
电流的单位:A、mA、pA
电流的测量
使用方法:调零,串联,“十”进“
”出,不超量程
测量:电流表
读数方法

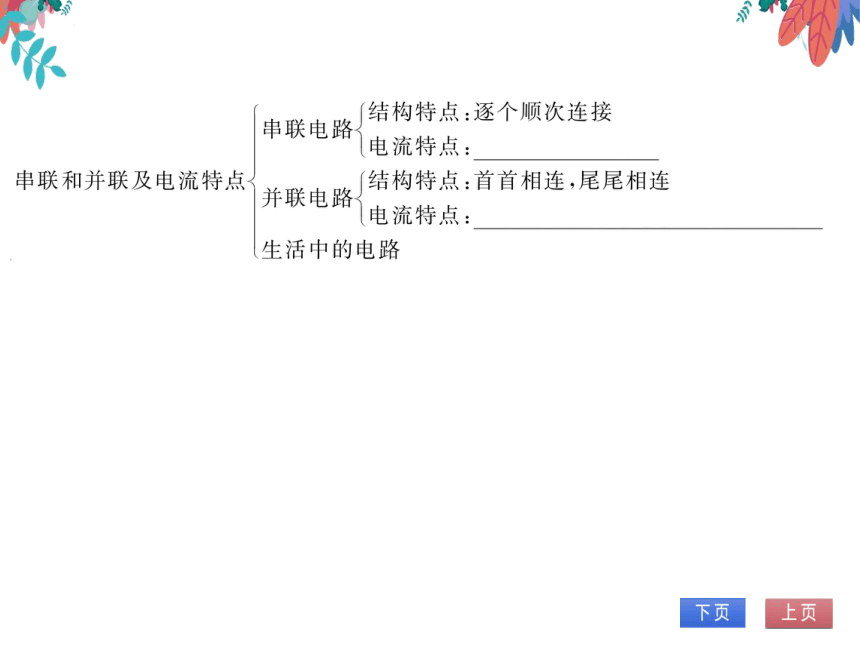

串联电结构特点:逐个顺次连接
电流特点:电流处处相等
串联和并联及电流特点
结构特点:首首相连,尾尾相连
并联电路
电流特点:干路电流等于各支路电流之和
生活中的电路
考点示例
考点1两种电荷
例1关于静电现象,下列说法正确的是(D
A.细绳悬挂的两个轻质泡沫小球相互吸引,则
两小球一定带有异种电荷
B.丝绸摩擦过的玻璃棒会带上正电荷,在这个过
程中丝绸会失去电子
C.验电器是利用了同种电荷相互排斥、异种电
荷相互吸引的原理制成的
D.摩擦后的气球能够吸引细水流,是因为带电
体具有吸引轻小物体的性质

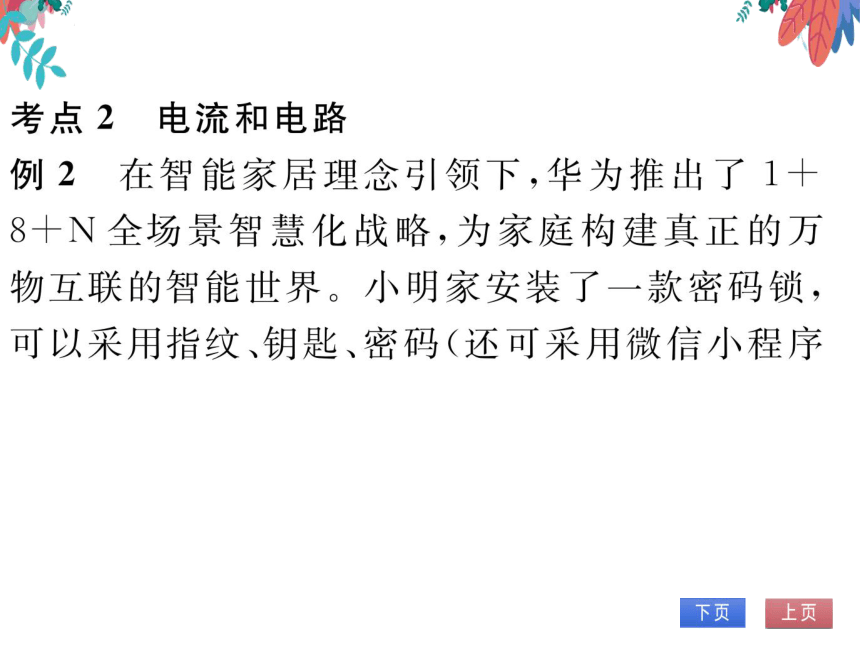

考点2电流和电路

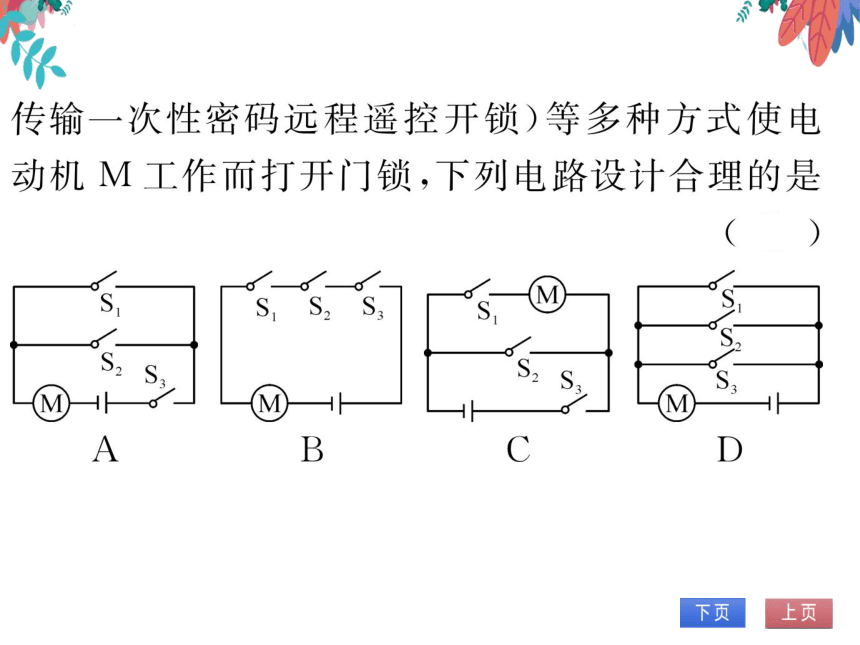

例2在智能家居理念引领下,华为推出了1
8十N全场景智慧化战略,为家庭构建真正的万
物互联的智能世界。小明家安装了一款密码锁,
可以采用指纹、钥匙、密码(还可采用微信小程序
传输一次性密码远程遥控开锁)等多种方式使电
动机M工作而打开门锁,下列电路设计合理的是
例3如图所示的电路中,闭合开关S1、S2,电流
表、灯泡L1和Ⅰ2均能正常工作。则下列说法正
确的是
2°b
2
063
C
A.开关S1闭合,S2断开,电源外部电流流向为
a→b→c→d
B.开关S1、S2都闭合,灯泡L1和L2并联
C.开关S、S2都闭合,电流表测L2电流
D.闭合S1、S2中任意一个开关,都会有灯泡发光
考点3串、并联电路中电流的规律
例4在如图甲所示的电路中,闭合时,电流表
A1与A2的示数分别如图乙和丙所示,则通过灯
的电流是0.48A,通过灯I2的电流是
0.52A。工作一段时间后,突然发现一灯熄
灭,两电流表示数相等,出现此现象的原因可能
是L1断路
