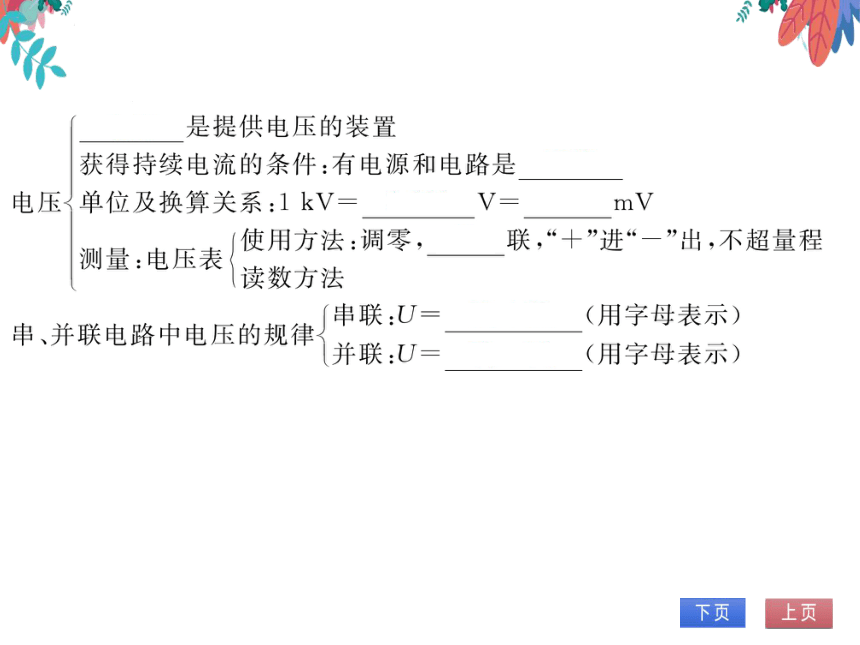

电源是提供电压的装置
获得持续电流的条件:有电源和电路是通路
电压{单位及换算关系:1kV=1000V=10mV
使用方法:调零,并联,十”进“—”出,不超量程
测量:电压表
读数方法
串、并联电路中电压的规角联:U=
U1+U2(用字母表示)
并联:U=U1=U2(用字母表示)

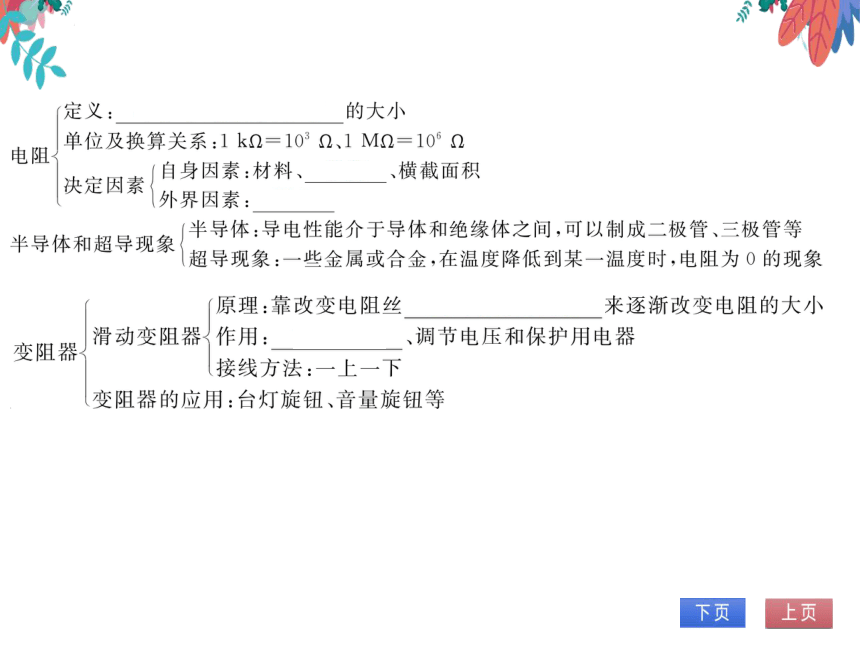

定义:导体对电流阻碍作用的大小
电阻单位及换算关系:1k9=10921M9=10°9
决定因去自身因素:材料、长度、横截面积
外界因素:温度
半导体和超导现象半导体:导电性能介于导体和绝缘体之间,可以制成二极管、三极管等
超导现象:一些金属或合金,在温度降低到某一温度时,电阻为0的现象
原理:靠改变电阻丝连入电路的长度来逐渐改变电阻的大
变阻器」滑动变阻器作用:改变电流、调节电压和保护用电器
接线方法:一上一下
变阻器的应用:台灯旋钮、音量旋钮等
考点示例

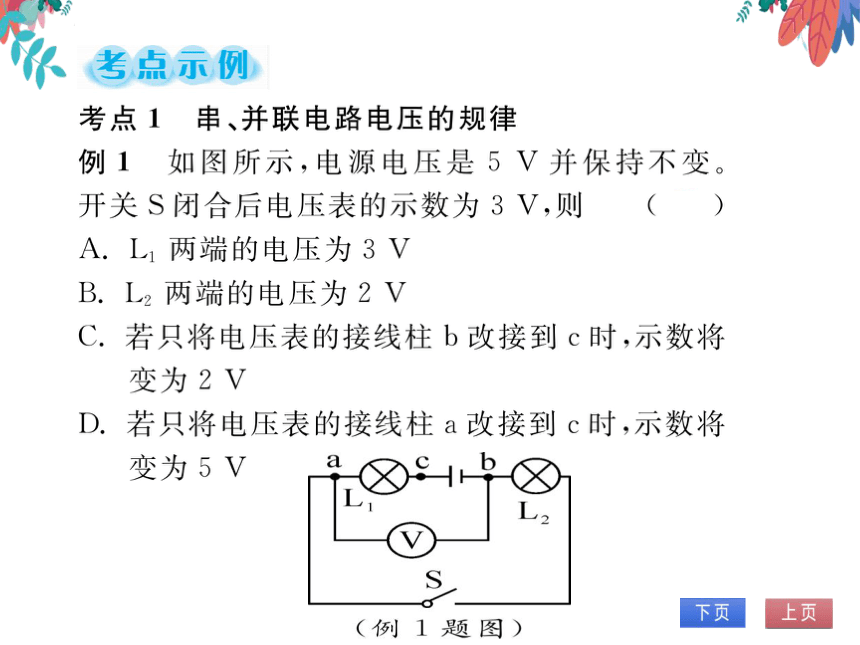

考点1串、并联电路电压的规律
例1如图所示,电源电压是5V并保持不变
开关S闭合后电压表的示数为3V,则
A.L1两端的电压为3V
B.Ⅰ2两端的电压为2V
C.若只将电压表的接线柱b改接到c时,示数将
变为2V
D.若只将电压表的接线柱a改接到c时,示数将
变为5V
(例1题图)

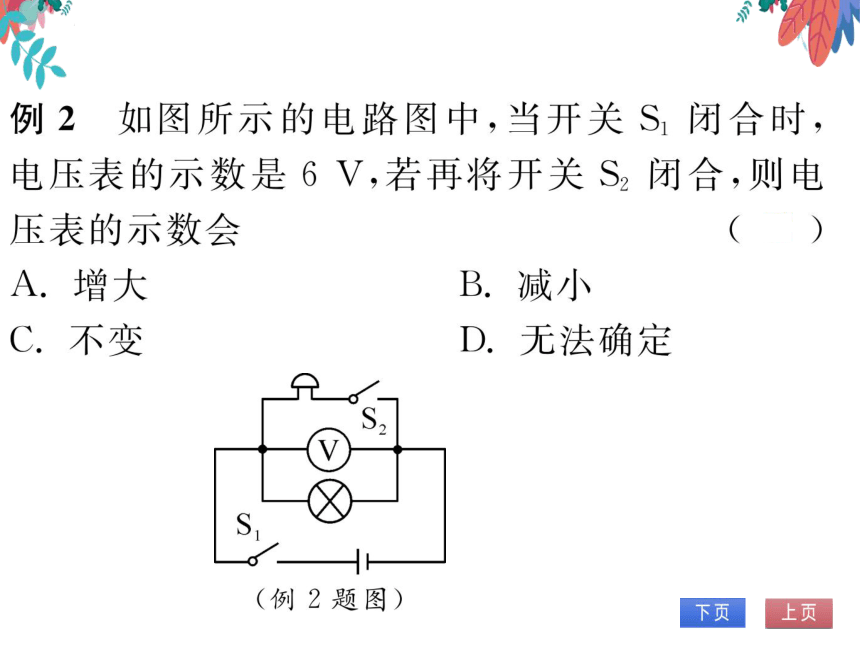

例2如图所示的电路图中,当开关S1闭合时
电压表的示数是6V,若再将开关S2闭合,则电
压表的示数会
A.增大
B.减小
不变
D.无法确定
例2题图)
考点2电阻及变阻器

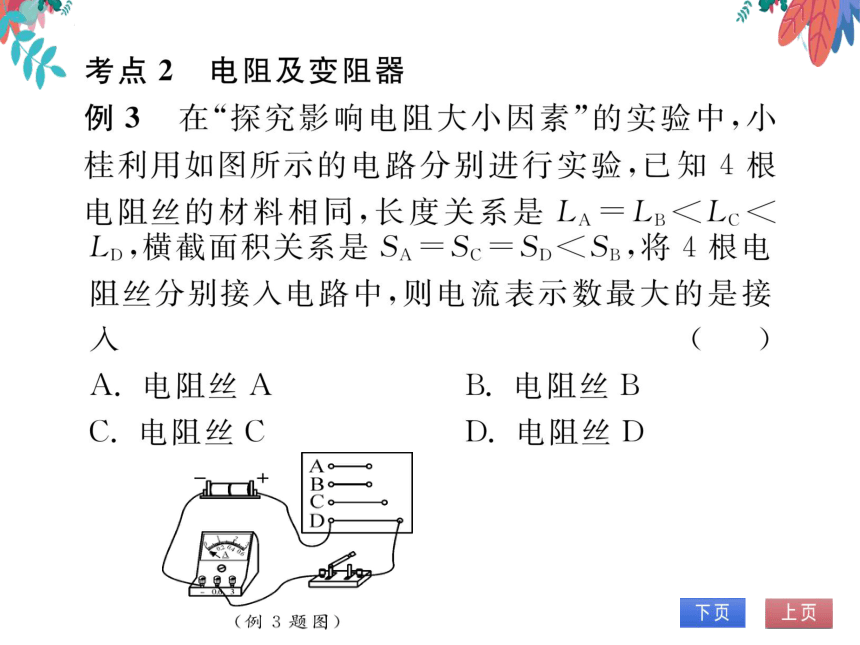

例3在“探究影响电阻大小因素”的实验中,小
桂利用如图所示的电路分别进行实验,已知4根
电阻丝的材料相同,长度关系是LA=LBⅠ1,横截面积关系是SA=Sc=SD阻丝分别接入电路中,则电流表示数最大的是接
入
A.电阻丝A
B.电阻丝B
电阻丝C
D.电阻丝D
ABCD
(例3题图)

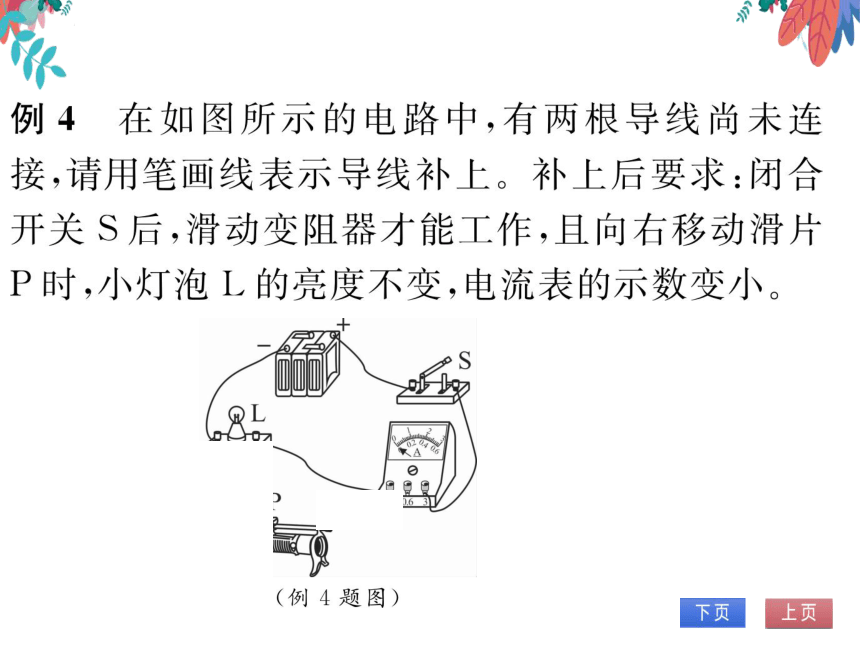

例4在如图所示的电路中,有两根导线尚未连
接,请用笔画线表示导线补上。补上后要求:闭合
开关S后,滑动变阻器才能工作,且向右移动滑片
P时,小灯泡L的亮度不变,电流表的示数变小
L
A
P
063
(例4题图
考点3电路故障的判断
例5(恩施)如图所示,电源电压
保持不变,闭合开关S,灯不亮,电
流表有示数,电压表没有示数。R
则电路的故障情况可能是(B)
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
优生特训
1.(广州)如图所示,电源两端电压恒定,闭合开
关,灯泡L1比灯泡L2亮,则
OL
2
电源/c6f
