【人教版】物理九年级全册 第16章 专题七 含电表、变阻器的电路作图与分析 习题课件

(共21张PPT)
专题训练
类型1画电路图
(天水)请根据如图所示的实物图,画出对应的
电路图
S
0613
2
a
2
2
根据实物图,在虚线框中画出它的电路图
2
S
2
已知通过I和L2的电流分别是0.2A和
0.3A,请按下列要求连接实物图,并画出电路
图:(1)电压表测量L1的电压;(2)电流表测量
通过Ⅰ1和L2的电流;(3)两节干电池串联起
来使用;(4)连线不能交叉
L
2
L
A
JA3、15

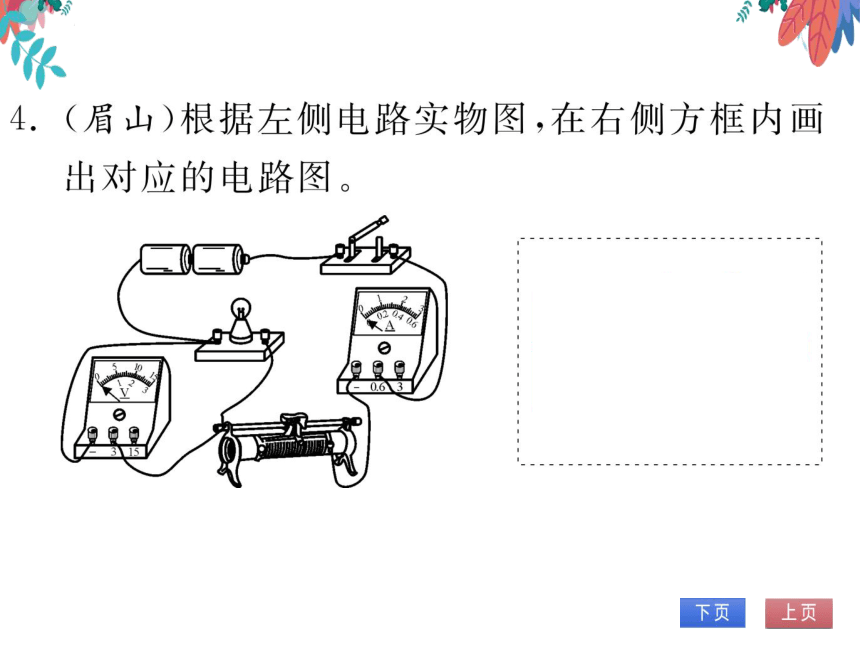

4.(眉山)根据左侧电路实物图,在右侧方框内画
出对应的电路图
类型2连实物图
如图所示,要求两灯串联,电压表V1测I1两
端电压,V2测L1、L2两灯的总电压,请按要求
将实物电路连接起来
V RL
3、15
3151
根据如图所示的电路图将实物图连接完整,用
笔画线表示导线。(要求导线不能交叉)
V
/-06
15
R
可自自
(兰州)根据电路图,以笔画线表示导线连接实
物电路
P
L
R
RA
L
S
063
8.将图中的元件连成实物图。要求:灯I1与L2
并联,电流表测灯L1的电流,电压表只测灯
2两端电压,滑动变阻器只用于改变灯L2的
亮度,并且滑片左移时灯L2变亮。
0
C P D
003
B
3151
类型3含电表的电路分析
如图所示的电路中,电压表V1、V2、V3的示数
分别为U、U2和U3,电流表A1、A2的示数分
别为Ⅰ1和Ⅰ2,则下列关系式中正确的是(B)
A.U1=U2=U3,l1=1
B.U1+U2=U3,I1=I2
C.U1=U2=U3,I1>
D.U1=U2+U,I1=I2
(第9题图)
0.如图所示,a、b、c表示的是电压表或电流表
S1、S2都闭合时,下列说法正确的是(D
A.a、b、c都是电流表
B.a、b、c都是电压表
C.a、b是电压表,而c是电流表
D.b、c是电流表,而a是电压表
R
2
(第10题图)
1.(雅安)如图所示的电路,闭合开关S、S1后
以下说法正确的是
A.灯L1、L2串联
B.电流表A1和A2示数相等
C.断开S1后,电流表A1示数变小
D.断开S1后,电流表A2示数变小
L
2
L
0.6
(第11题图)
2.小明在实验室里连接了如图所示的电路,欢
此电路的认识,正确的是
B)
A.小灯泡并联,电压表测电源电压
B.小灯泡串联,电压表测L2的电压
C.若灯L1短路,则电压表示数为零
D.若灯L2短路,则电压表示数为3V
