【人教版】物理九年级全册 第17章 专题十二 欧姆定律之图像问题 习题课件

(共14张PPT)
专题训练

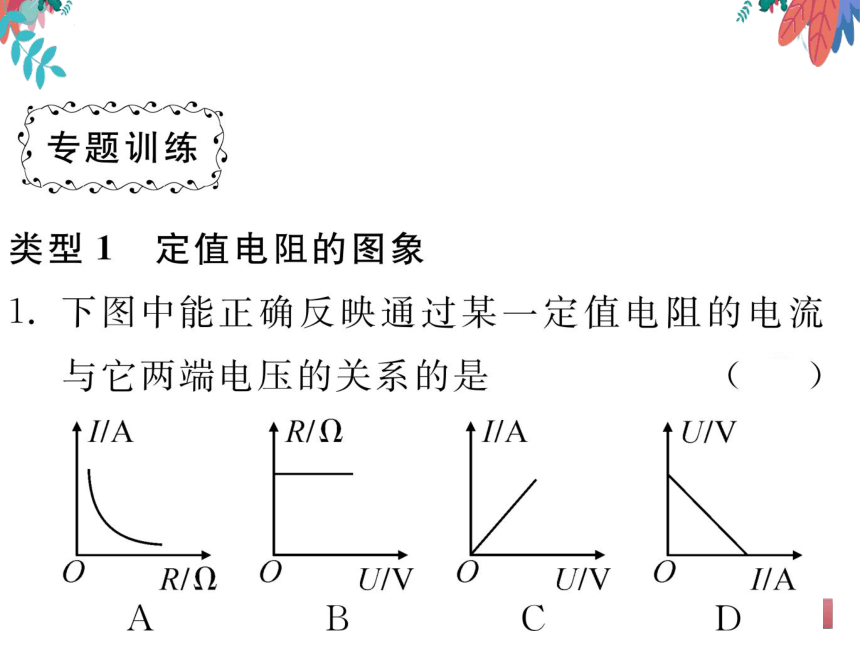

类型1定值电阻的图象
下图中能正确反映通过某一定值电阻的电流
与它两端电压的关系的是
A
R/Q
A
U/V
R/Q
U/V O
U/V
NA

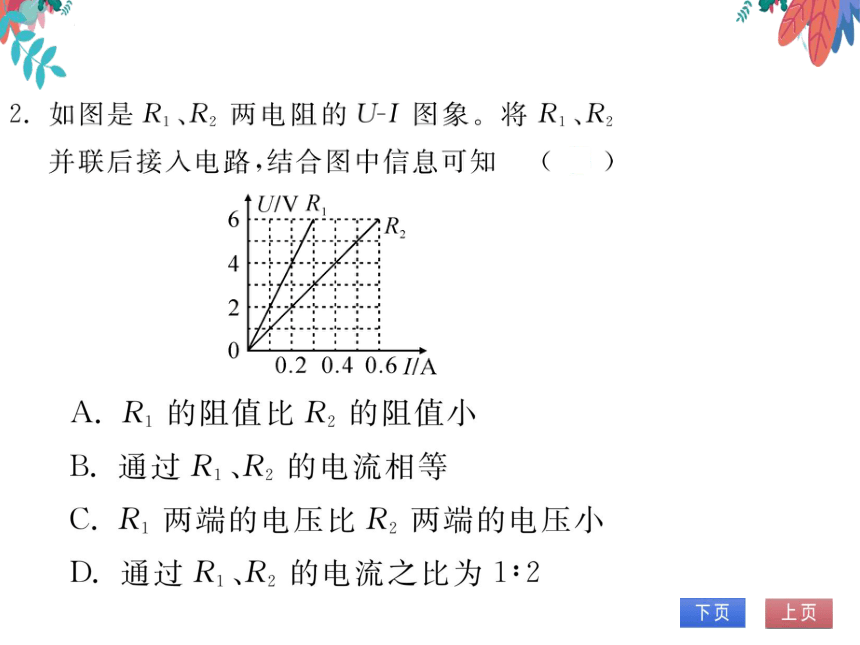

如图是R1、R2两电阻的UⅠ图象。将R1、R
并联后接入电路,结合图中信息可知
U/VRI
R
6420
0.20.40.6/A
A.R1的阻值比R2的阻值小
B.通过R1、R2的电流相等
C.R1两端的电压比R2两端的电压小
D.通过R1、R2的电流之比为1:2

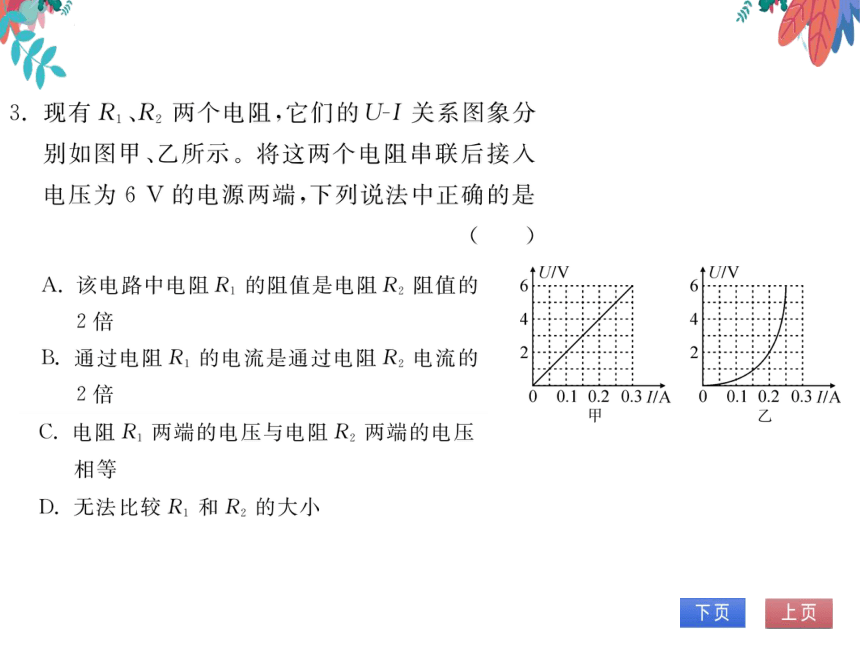

现有R1、R2两个电阻,它们的UⅠ关系图象分
别如图甲、乙所示。将这两个电阻串联后接入
电压为6ⅴ的电源两端,下列说法中正确的是
6
6
00.10.20.3IA00.10.20.3I/A
A.该电路中电阻R1的阻值是电阻R2阻值的
2倍
B.通过电阻R1的电流是通过电阻R2电流的
2倍

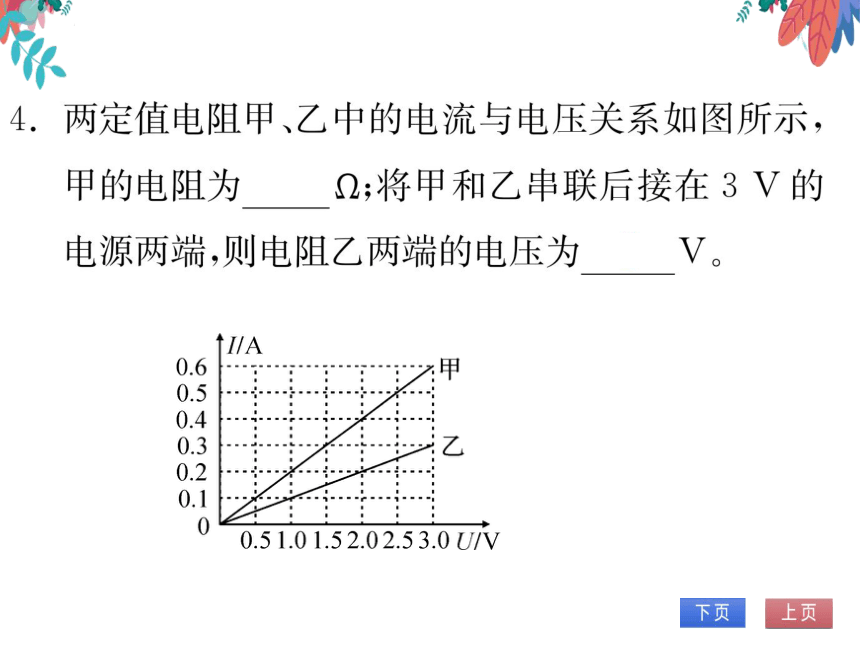

4.两定值电阻甲、乙中的电流与电压关系如图所示
甲的电阻为5Ω;将甲和乙串联后接在3V的
电源两端,则电阻乙两端的电压为2V
A
0.6
甲
0.5
0.4
0.3
0.2
0.1
0.51.01.52.02.53.0/V

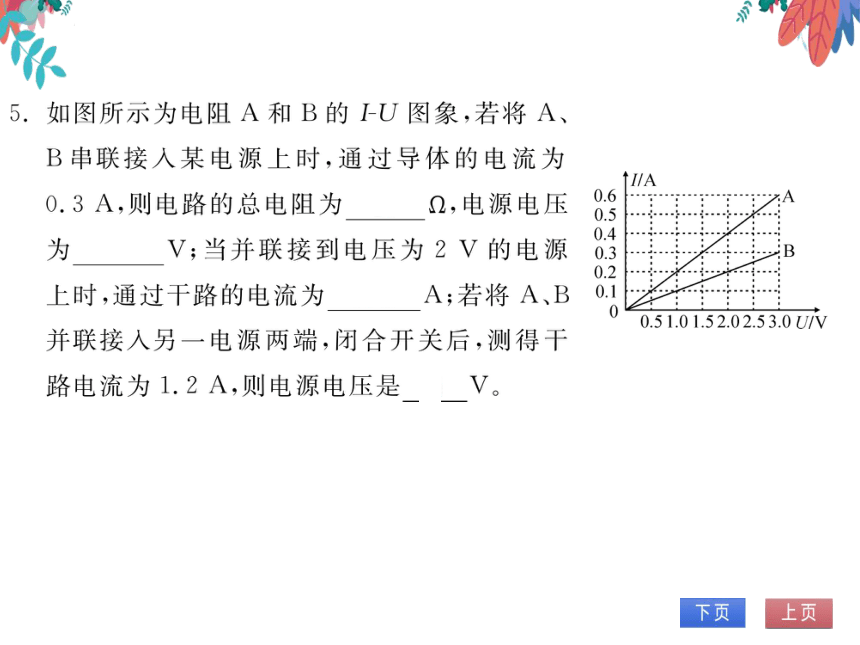

图所示为电阻A和B的ⅠU图象,若将A
B串联接入某电源上时,通过导体的电流为
0.3A,则电路的总电阻为159,电源电压
为4.5V;当并联接到电压为2V的电源
上时,通过干路的电流为0.6A;若将A、B
并联接入另一电源两端,闭合开关后,测得干
路电流为1.2A,则电源电压是4V
A
0.6
A
0.5
0.4
0.3
0.2
0.1
0.51.01.52.02.53.0/V

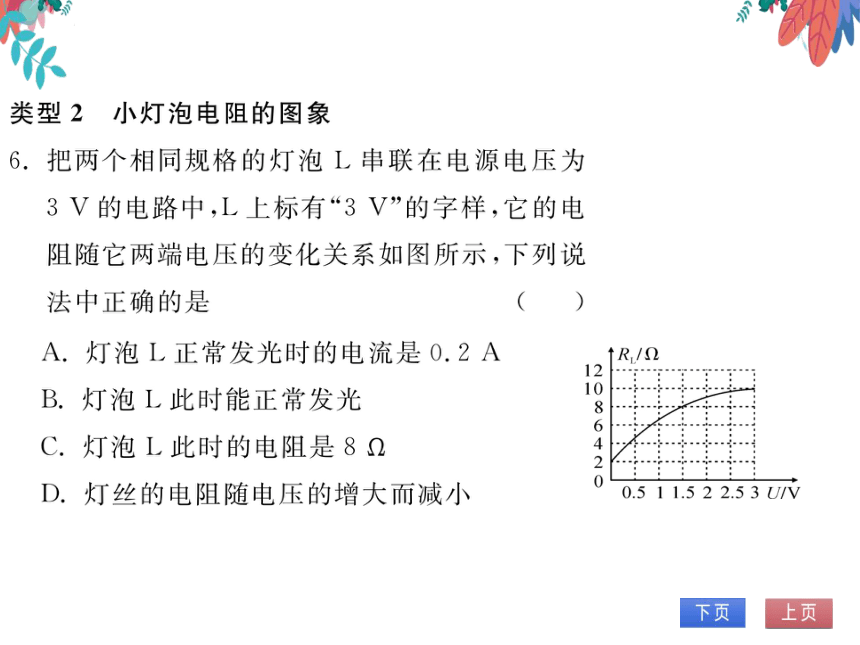

类型2小灯泡电阻的图象
把两个相同规格的灯泡L串联在电源电压为
3V的电路中,L上标有“3V”的字样,它的电
阻随它两端电压的变化关系如图所示,下列说
法中正确的是
R
2086420
0.511.522.53U/V
A.灯泡L正常发光时的电流是0.2A
B.灯泡Ⅰ此时能正常发光
C.灯泡Ⅰ此时的电阻是8g2
D.灯丝的电阻随电压的增大而减小
已知甲、乙两灯正常工作时的电压均为6V
如图是甲、乙两灯电流随其两端电压变化的曲
线。现将两灯串联后接在某一电源两端,要使
其中一个灯泡正常发光,并保证电路安全,贝
电路的工作电流和电源最大电压为
A.0.5A12V
B.1.5A12V
D.0.5A8
1.0
甲
0.8
0.6
乙
0.4
0.2
0123456U/V
(第7题图)
