【人教版】物理九年级全册 第17章 专题十一 动态电路的分析 习题课件

(共15张PPT)
专题训练
类型1滑动变阻器滑片的移动引起的动态电路

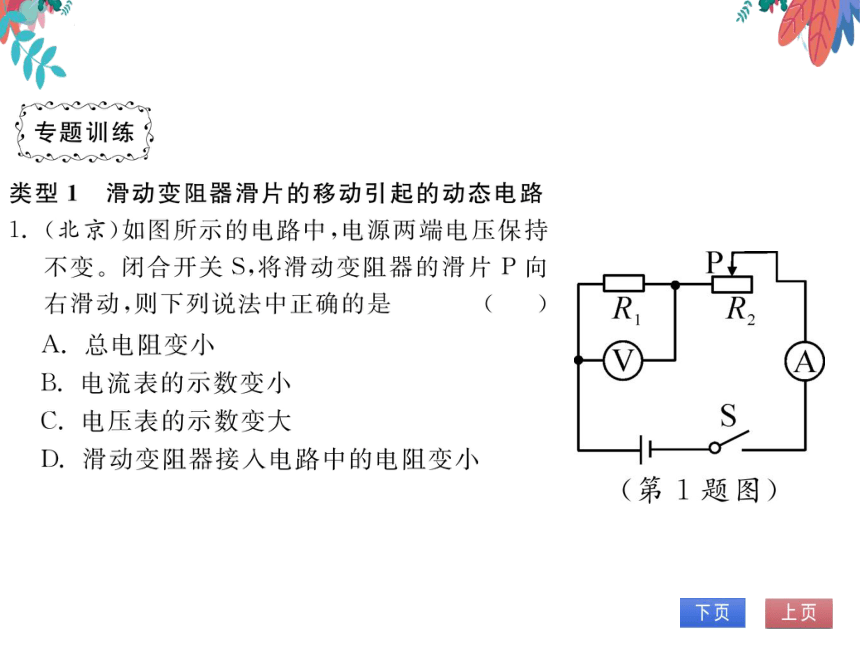

(北京)如图所示的电路中,电源两端电压保持
不变。闭合开关S,将滑动变阻器的滑片P
右滑动,则下列说法中正确的是
B
A.总电阻变小
B.电流表的示数变小
C.电压表的示数变大
D.滑动变阻器接入电路中的电阻变小
R
R
V
S
(第1题图)

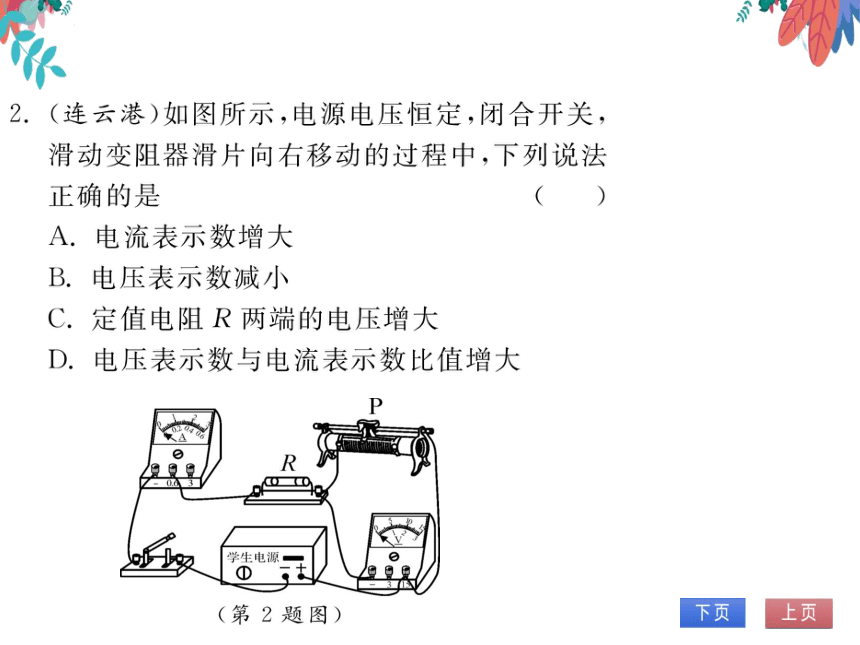

(连云港)如图所示,电源电压恒定,闭合开关
滑动变阻器滑片向右移动的过程中,下列说法
确的是
A.电流表示数增大
B.电压表示数减小
C.定值电阻R两端的电压增大
D.电压表示数与电流表示数比值增大
R
学生电源
①
(第2题图)

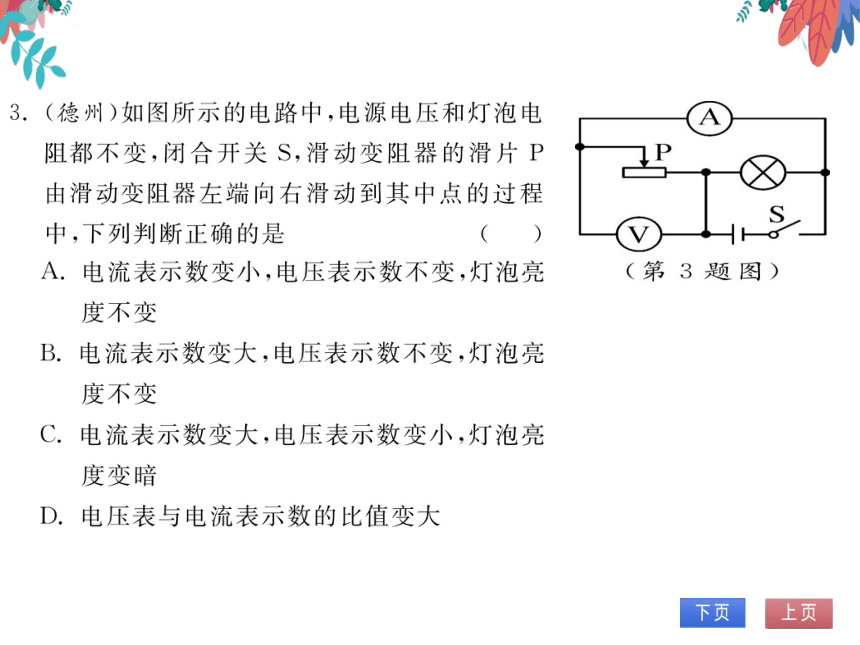

3.(德州)如图所示的电路中,电源电压和灯泡电
阻都不变,闭合开关S,滑动变阻器的滑片P
由滑动变阻器左端向右滑动到其中点的过程
中,下列判断正确的是
A.电流表示数变小,电压表示数不变,灯泡亮
度不变
B.电流表示数变大,电压表示数不变,灯泡亮
度不变
C.电流表示数变大,电压表示数变小,灯泡亮
度变暗
D.电压表与电流表示数的比值变大
P
(第3题图)

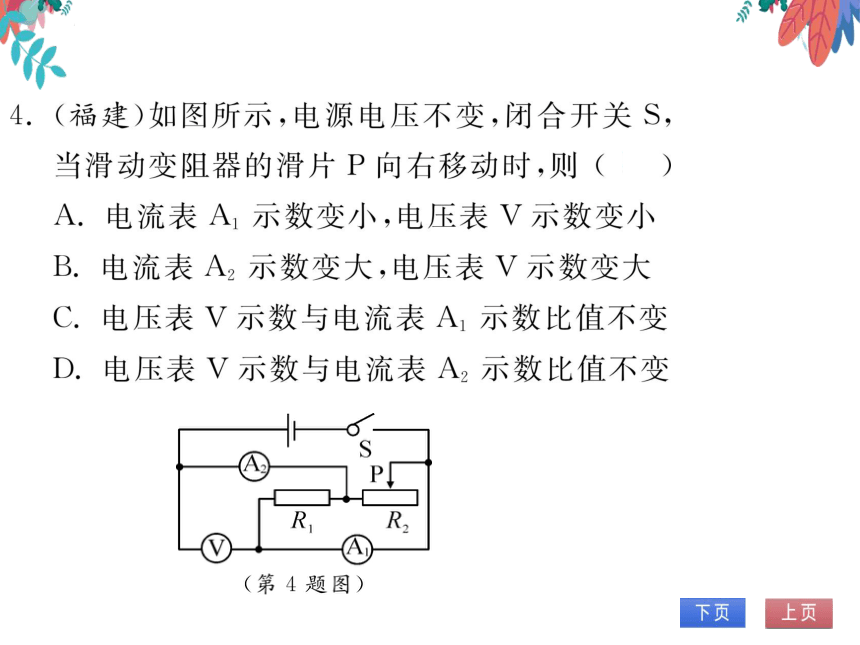

4.(福建)如图所示,电源电压不变,闭合开关S
当滑动变阻器的滑片P向右移动时,则((
A.电流表A1数变小,电压表V示数变小
B.电流表A2示数变大,电压表V示数变大
C.电压表V示数与电流表A1示数比值不变
D.电压表V示数与电流表A2示数比值不变
R
第4题图)
类型2开关的断开、闭合引起的动态电路

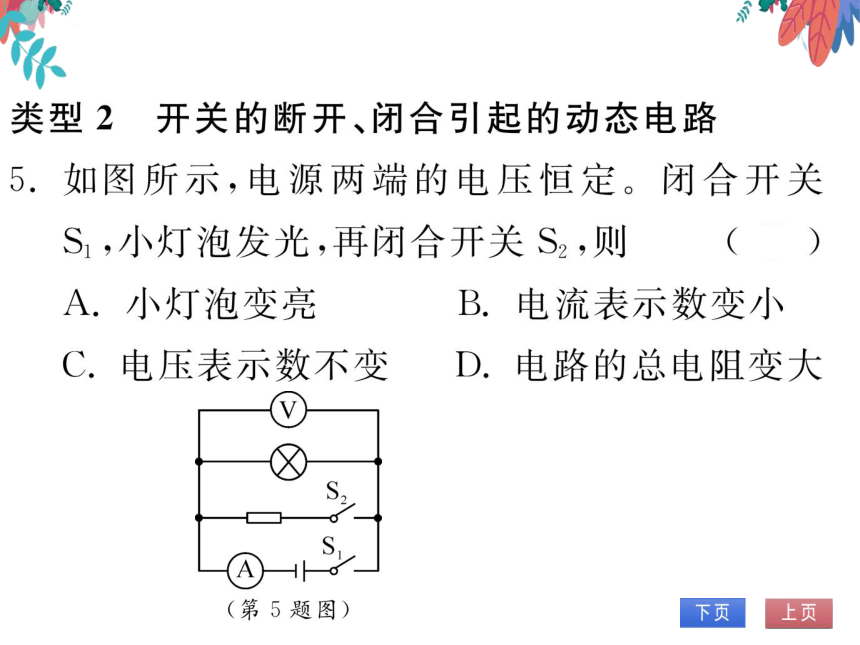

5.如图所示,电源两端的电压恒定。闭合开关
,小灯泡发光,再闭合开关S2,则
A.小灯泡变亮
B.电流表示数变小
C.电压表示数不变D.电路的总电阻变大
(第5题图)

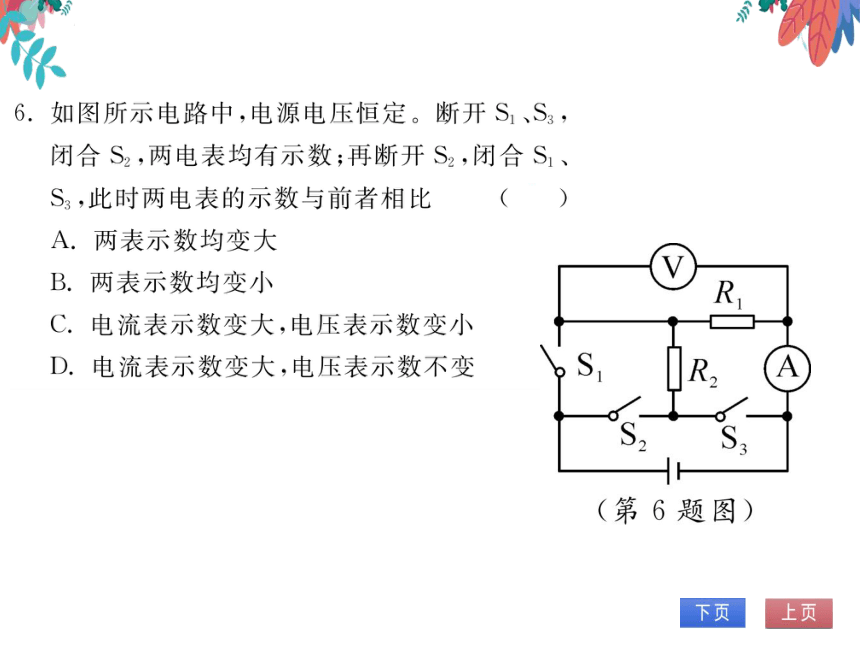

6.如图所示电路中,电源电压恒定。断开S1、S3,
闭合S2,两电表均有示数;再断开S2,闭合S
S3,此时两电表的示数与前者相比
(A
A.两表示数均变大
B.两表示数均变小
C.电流表示数变大,电压表示数变小
D.电流表示数变大,电压表示数不变
R
R
(第6题图)
在如图所示的电路中,电源电压不变,当开关
S由闭合到断开时,电压表
A.V1示数减小,V2示数减小
B.V1示数增大,V2示数增大
C.V1示数减小,V2示数增大
D.V1示数增大,V2示数减小
R
S R
(第7题图)
8.(腾冲期末)如图所示,电源电压保持不变,开
关S1已闭合,若再闭合开关S2,则下列分析正
确的是
B
A.电压表示数变大
B.电流表A1示数变大
C.电流表A2示数变大
D.小灯泡的亮度不变
