【人教版】物理九年级全册 第16章 专题八 简单电路故障分析与判断 习题课件

(共7张PPT)
专题训练
类型1根据现象判断电路故障

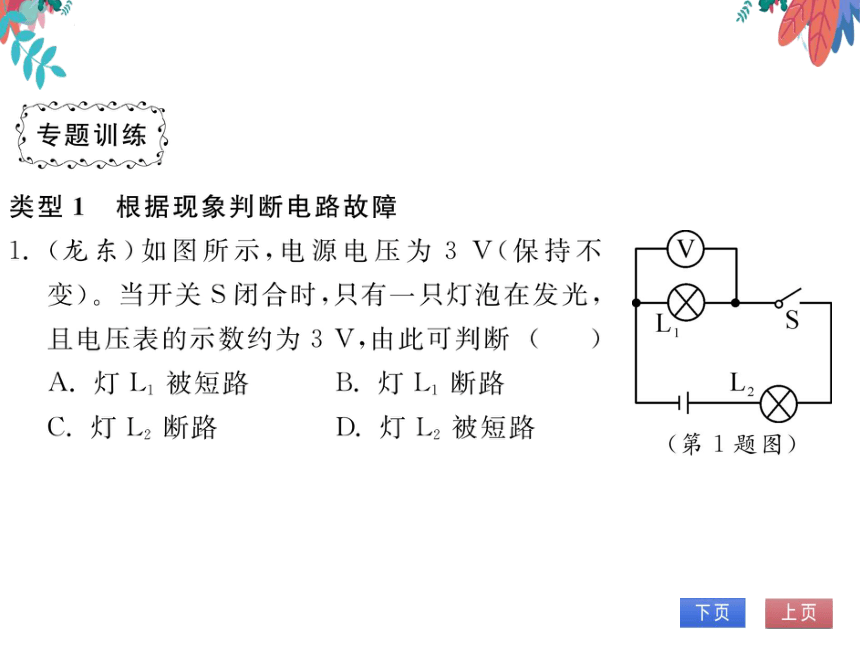

(龙东)如图所示,电源电压为3V(保持不
变)。当开关S闭合时,只有一只灯泡在发光
且电压表的示数约为3V,由此可判断(D
A.灯L1被短路
B.灯I1断路
C.灯L2断路
D.灯L2被短路
(第1题图)

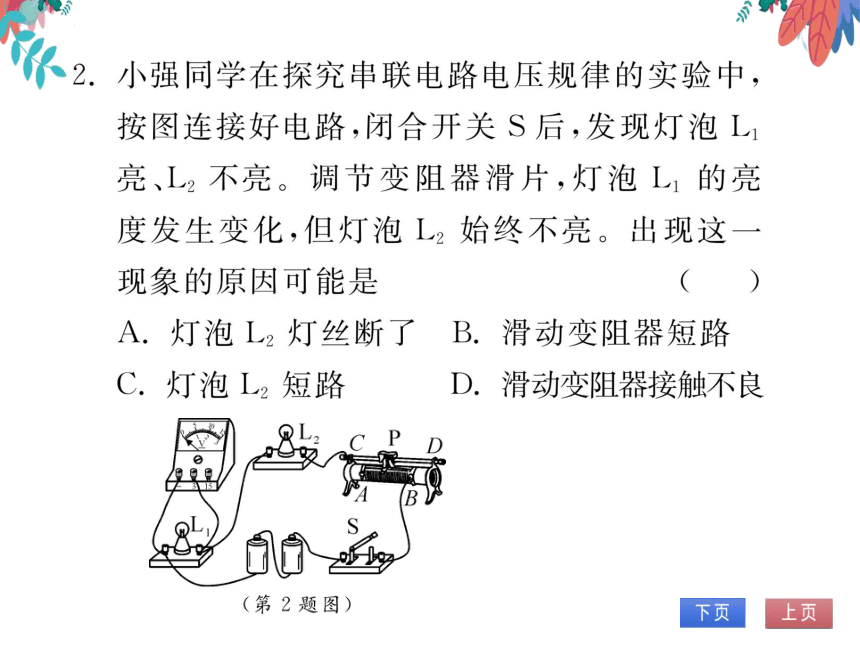

2.小强同学在探究串联电路电压规律的实验中,
按图连接好电路,闭合开关S后,发现灯泡L1
亮、Ⅰ2不亮。调节变阻器滑片,灯泡L1的亮
度发生变化,但灯泡L2始终不亮。出现这
现象的原因可能是
A.灯泡L2灯丝断了B.滑动变阻器短路
C.灯泡Ⅰ2短路
D.滑动变阻器接触不良
C
D
了d
315
B
第2题图)
3.(兰州)如图所示,闭合开关S,灯泡L1、L2都
能正常发光,两只电表都有示数,工作一段时
间后,灯泡L1突然熄灭,L2仍然正常发光,两
只电表均无示数,则故障可能是
A.电压表短路
B.电流表断路
C.L1断路
D.L1短路
类型2根据电路故障判断现象
4.(多选)在如图所示的电路中,电源电压保持不
变,闭合开关S,电路正常工作一段时间后火
息灭,且只有一只电表的示数变大。若电路中
只发生一处故障,且只发生在灯L或电阻R
上。如果将灯L和电阻R的位置对换后,下
列判断正确的是
CD
A.若R短路,则两电表的指针均无偏转
B.若R断路,则两电表的指针均发生偏转
C.若L短路,则两电表的指针均发生偏转
D.若L断路,则两电表的指针均无偏转
尺
人(A
(第4题图)
类型3电路故障检测
5.(株洲)小明同学按图连接好电路,闭合开关后
发现,图中两灯泡均不亮。然后他拿来一根导
线直接连在甲灯泡两端,此时甲、乙两灯泡仍
不亮。于是他取下这根导线,直接连在乙灯泡
两端,此时发现甲灯亮了起来。根据以上现象
可以推断出下列哪个结论是正确的(B)
A.甲灯泡断路
B.乙灯泡断路
C.甲、乙灯泡都断路
D.电源坏了
甲乙
(第5题图)
(青海)如图所示,是探究串联电路中小灯泡两
端的电压与电源两端电压关系的电路图。已
知电源电压为4.5V,L1、L2为两个不同规格
的小灯泡,当闭合开关S后两灯都不亮。用电
压表进行测量时,测得A、B两点之间的电压
为零,B、C两点之间的电压为4.5V。则下列
判断中正确的
