【人教版】物理九年级全册 第19章 整理与复习 习题课件

(共18张PPT)

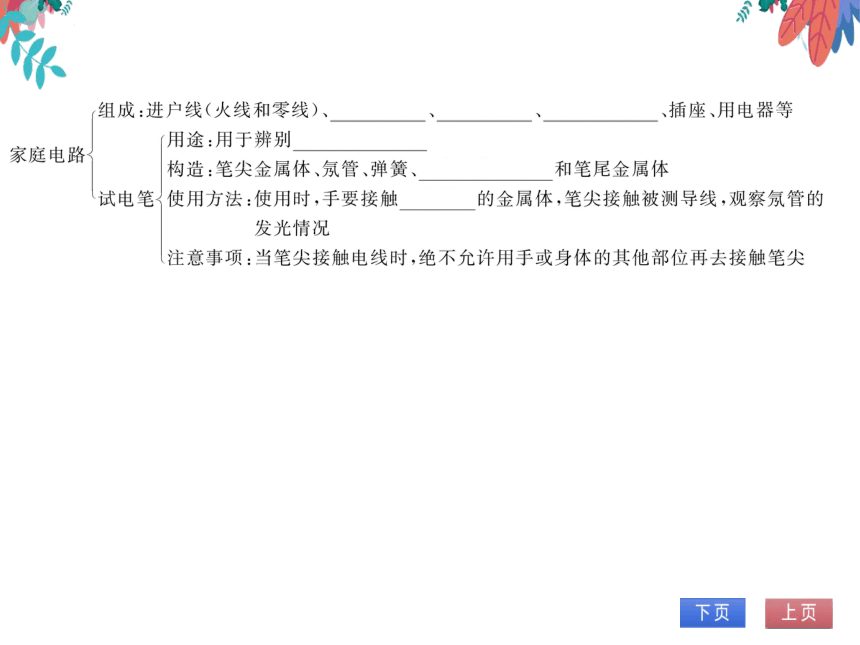

组成:进户线(火线和零线)、电能表
开关、保险装置、插座、用电器等
用途:用于辨别火线和零线
家庭电路
构造:笔尖金属体、氖管、弹簣、髙阻值电阻和笔尾金属体
试电笔{使用方法:使用时,手要接触笔尾的金属体,笔尖接触被测导线,观察氖管的
发光情况
注意事项:当笔尖接触电线时,绝不允许用手或身体的其他部位再去接触笔尖

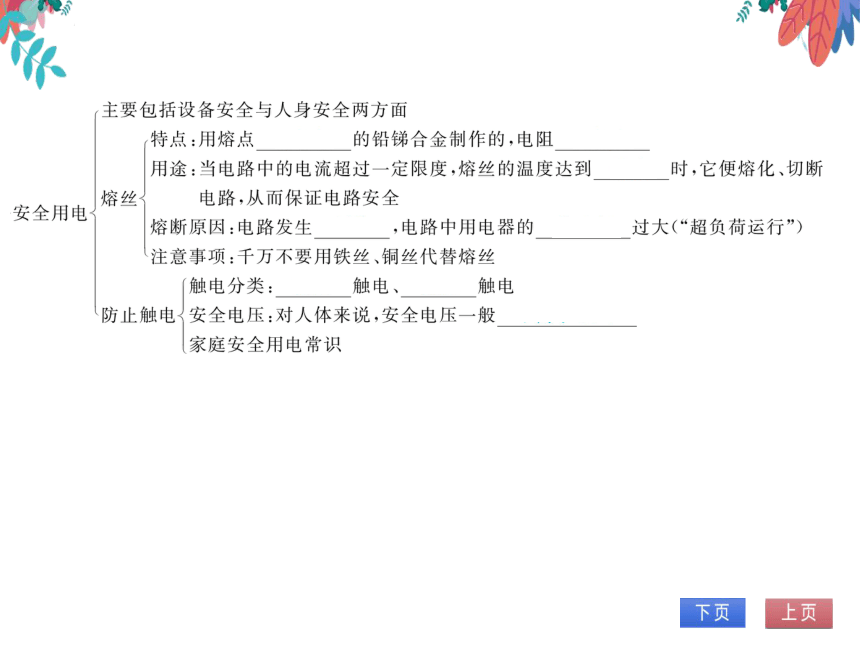

主要包括设备安全与人身安全两方面
特点:用熔点比较低的铅锑合金制作的,电阻比较大
用途:当电路中的电流超过一定限度,熔丝的温度达到熔点时,它便熔化、切断
熔丝
电路,从而保证电路安全
安全用电
熔断原因:电路发生短路,电路中用电器的总功率过大(“超负荷运行”)
注意事项:千万不要用铁丝、铜丝代替熔丝
触电分类:高压触电、低压触电
防止触电安全电压:对人体来说,安全电压一般不高于36V
家庭安全用电常
考点示例
考点1家庭电路

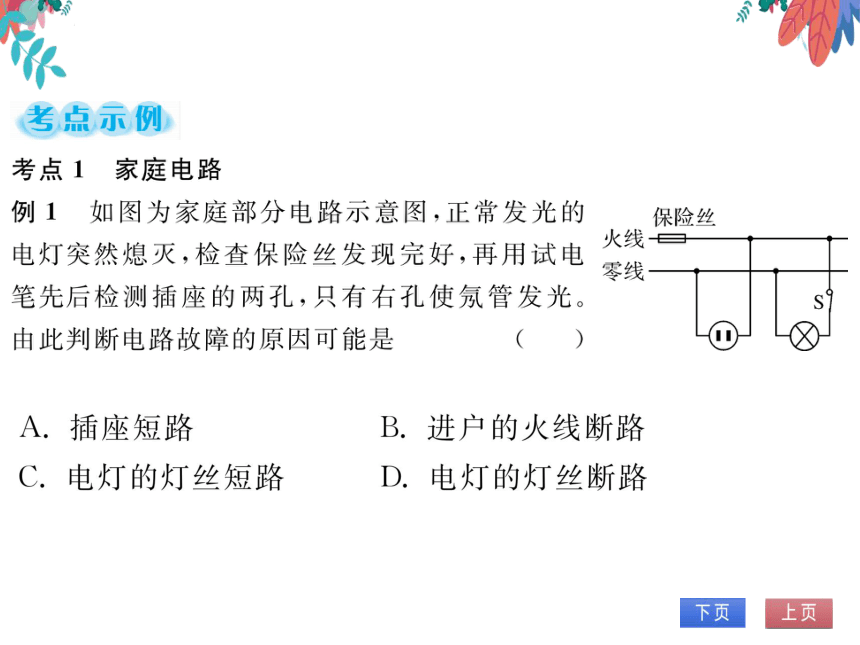

例1如图为家庭部分电路示意图,正常发光的
电灯突然熄灭,检查保险丝发现完好,再用试电
笔先后检测插座的两孔,只有右孔使氖管发光
由此判断电路故障的原因可能是
D
保险丝
火线
零线
S

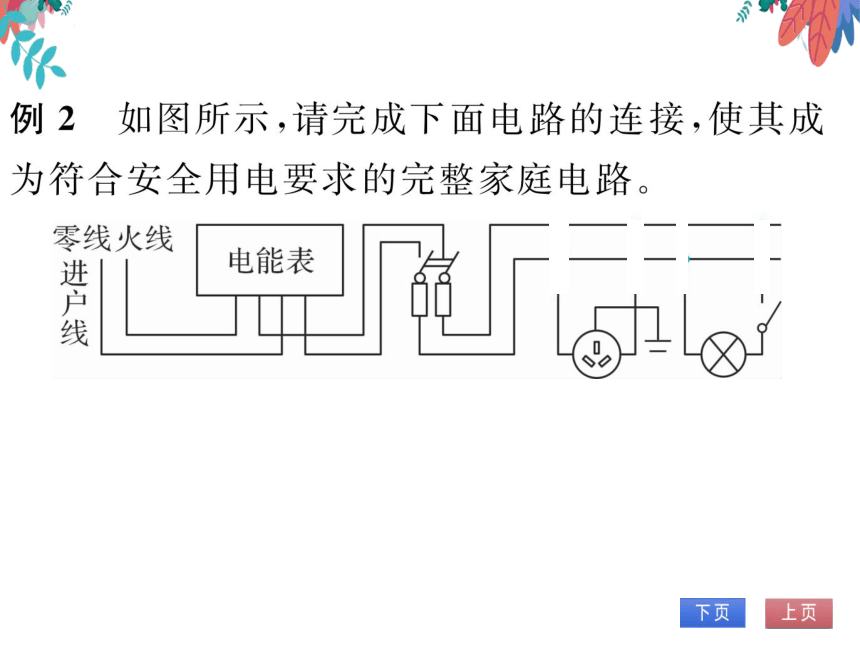

例2如图所示,请完成下面电路的连接,使其成
为符合安全用电要求的完整家庭电路
零线火线
电能表
进户线
考点2家庭电路中电流过大的原因

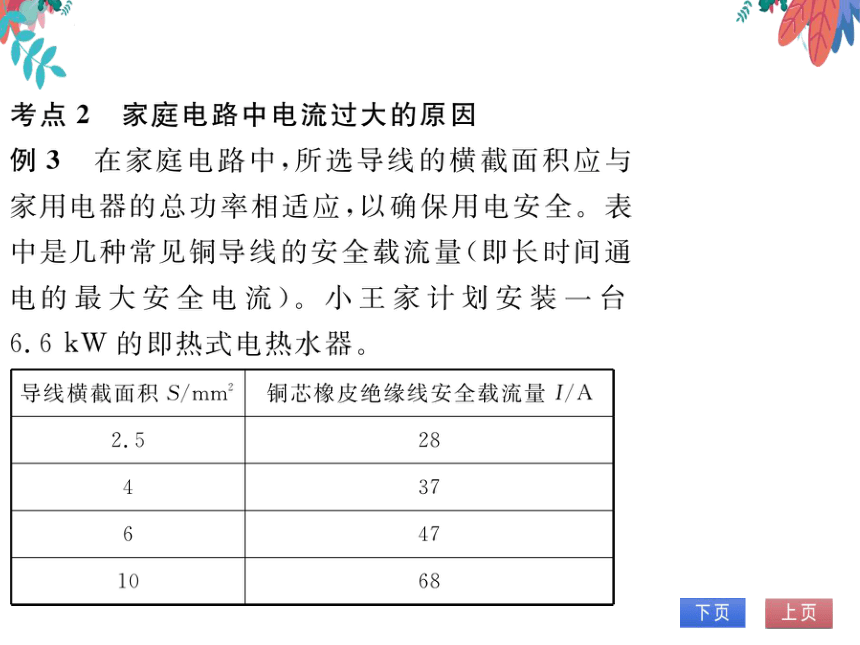

例3在家庭电路中,所选导线的横截面积应与
家用电器的总功率相适应,以确保用电安全。表
中是几种常见铜导线的安全载流量(即长时间通
电的最大安全电流)。小王家计划安装一台
6.6kW的即热式电热水器
导线横截面积S/mm2铜芯橡皮绝缘线安全载流量I/A
28
47
10
68
试回答

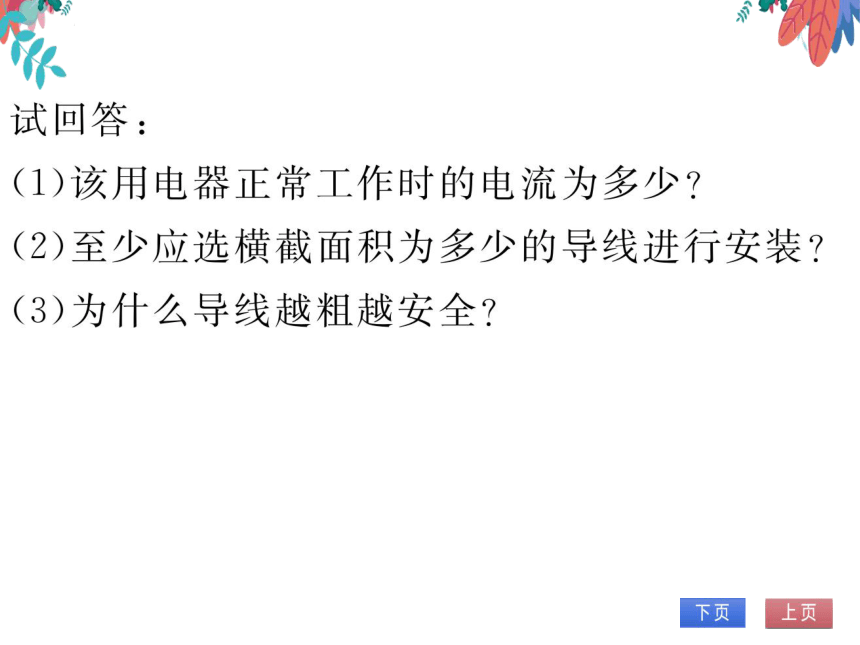

(1)该用电器正常工作时的电流为多少
(2)至少应选横截面积为多少的导线进行安装
(3)为什么导线越粗越安全
解:(1)因为P=UI,所以P6600W
30A
220V
(2)从表中可知至少应选4mm2的导线与之配套
(3)根据焦耳定律Q=PRt,在电流相同的情况下,导体越细
(横截面积越小),电阻越大,相同时间内产生的热量越多,导
线温度升高越快,越容易发生火灾,所以导线越粗越安全
考点3安全用电
例4下列做法中,符合安全用电常识的是(D
A.有人触电时,立即用手去拉触电的人
B.保险丝熔断了,用铜丝代替保险丝
清扫时,用湿抹布擦墙上的插座
D.更换家庭照明灯泡前,断开开关
优生特训
(郴州)安全是人民生活和工农业生产的重要
保障。下图所示的情景符合安全用电原则的
