【人教版】物理九年级全册 第19章 专题十八 家庭电路故障分析 习题课件

(共8张PPT)
专题训练

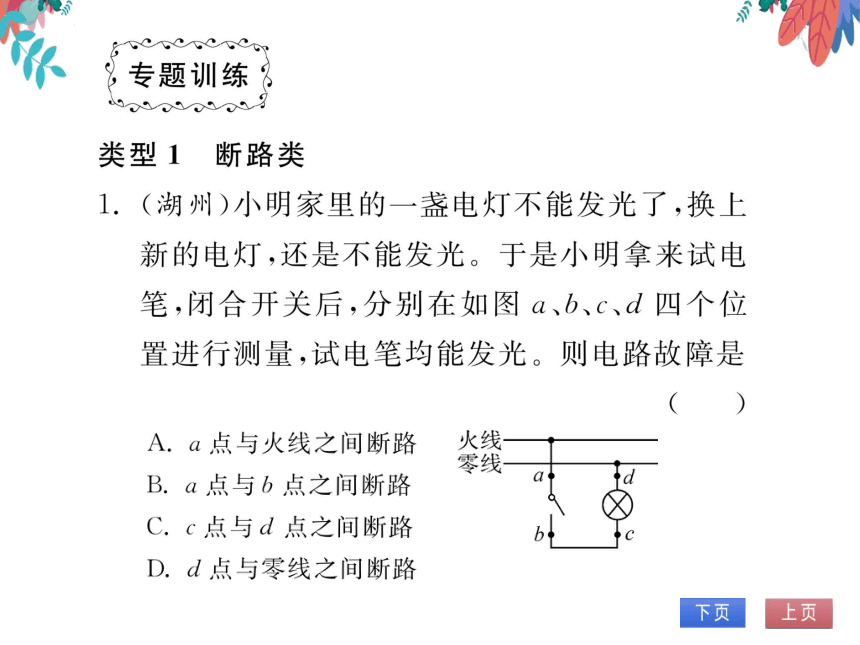

类型1断路类
(湖州)小明家里的一盏电灯不能发光了,换上
新的电灯,还是不能发光。于是小明拿来试电
笔,闭合开关后,分别在如图a、b、c、d四个
置进行测量,试电笔均能发光。则电路故障是
A.a点与火线之间断路火线
B.a点与b点之间断路
零线—a
C.c点与d点之间断路
D.d点与零线之间断路

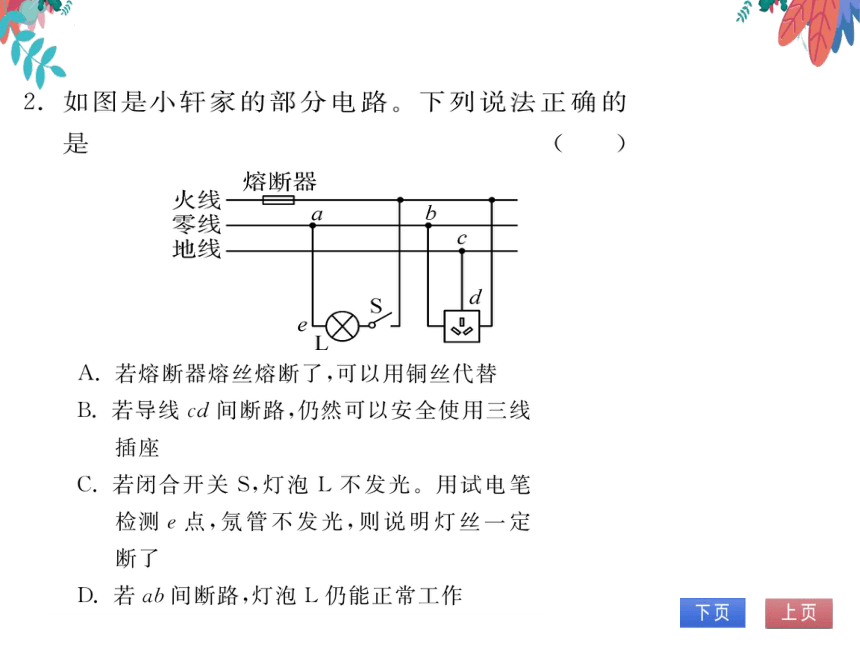

2.如图是小轩家的部分电路。下列说法正确的
是
熔断器
火线
零线
b
地线
A.若熔断器熔丝熔断了,可以用铜丝代替
B.若导线cd间断路,仍然可以安全使用三线
插座
C.若闭合开关S,灯泡L不发光。用试电笔
检测e点,氖管不发光,则说明灯丝一定
断了
D.若ab间断路,灯泡L仍能正常工作

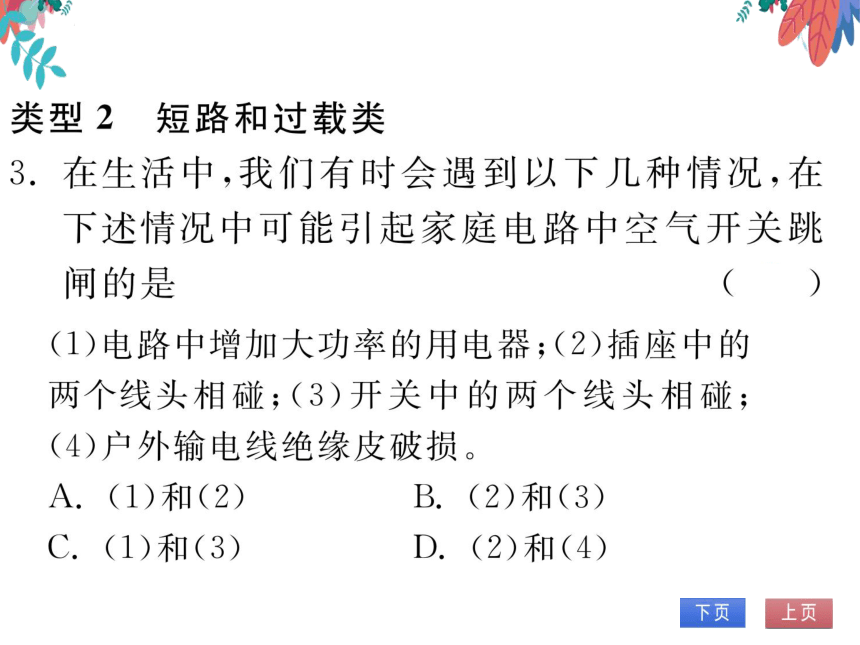

类型2短路和过载类
3.在生活中,我们有时会遇到以下几种情况,在
下述情况中可能引起家庭电路中空气开关跳
闸的是
(1)电路中增加大功率的用电器;(2)插座中的
两个线头相碰;(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损
A.(1)和(2)
B.(2)和(3)
C.(1)和(3
D.(2)和(4)
类型3漏电类
4.家庭电路中,当进户线的火线与零线的电流不
相等,且差值达到一定值时,安装在干路上的
漏电保护器就会切断电路。则下列情况可能
使漏电保护器切断电路的是
A.用电器短路
B.用电器金属外壳没有接地
C.正在工作的用电器总功率过大
D.小孩站在地上,手接触插座上与火线相连
插孔的金属体
类型4检验灯检测故障类
5.物理小组的同学们练习安装家庭电路,李明同
学按图所示电路安装电路,闭合所有开关,发
现灯均不亮,他做了如下的测试,请你帮助他
分析原因:
火线
220V
零线
1)他用试电笔测试电路各接头处时,氖管都
发光,故障可能是进户线的零线断了
2)他用试电笔测试电路各接头处时,氖管都不
发光,故障可能是进户线的火线断了
3)后来,老师要求不用试电笔,只用
预定
电压为220V的电灯作为检验灯泡来进行
检查。李明同学想了一下,马上断开开关
并取下保险丝,将检验灯泡连在原来接保
丝的位置,同时将所有的用电器断开
果检查L1支路,只需闭合闸刀开关和
S1,此时检验灯泡是串联在电路中的;
若检验灯泡正常发光,则该支路短路;
若检验灯泡不发光,则该支路断路;若
检验灯泡发光较暗,则该支路正常
