【人教版】物理九年级全册 第19章 专题十七 家庭电路作图 习题课件

(共10张PPT)
专题训练
类型1插座类

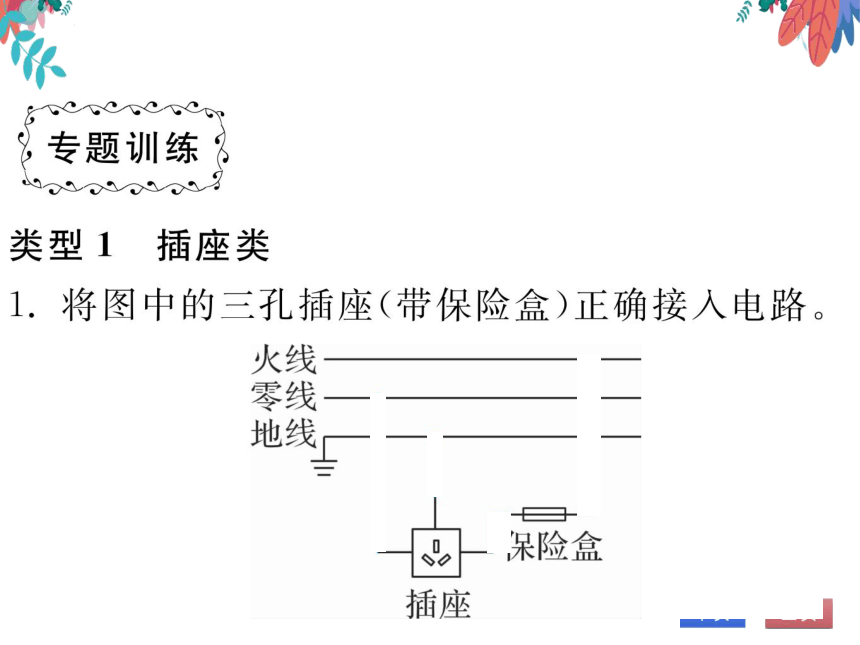

将图中的三孔插座(带保险盒)正确接入电路
火线
零线
地线
保险盒
插座
类型2灯泡类

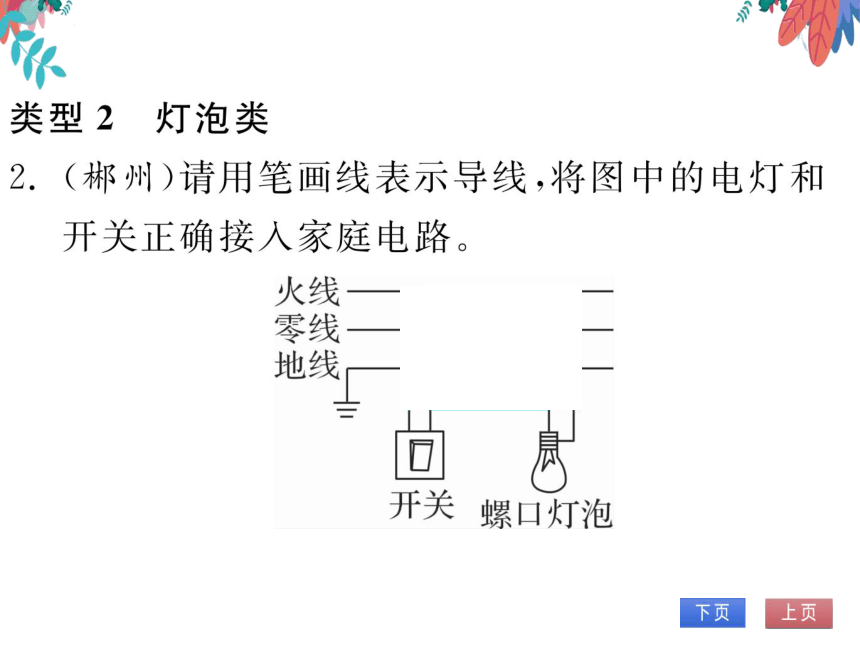

2.(郴州)请用笔画线表示导线,将图中的电灯和
开关正确接入家庭电路
火线
零线
地线
开关螺口灯泡

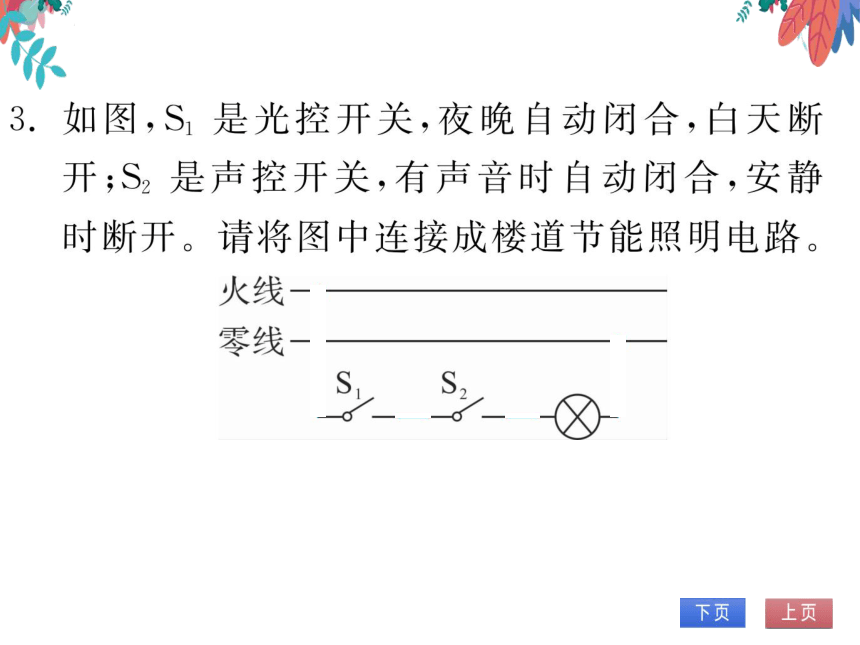

如图,S1是光控开关,夜晚自动闭合,白天断
开;S2是声控开关,有声音时自动闭合,安静
时断开。请将图中连接成楼道节能照明电路
火线
零线

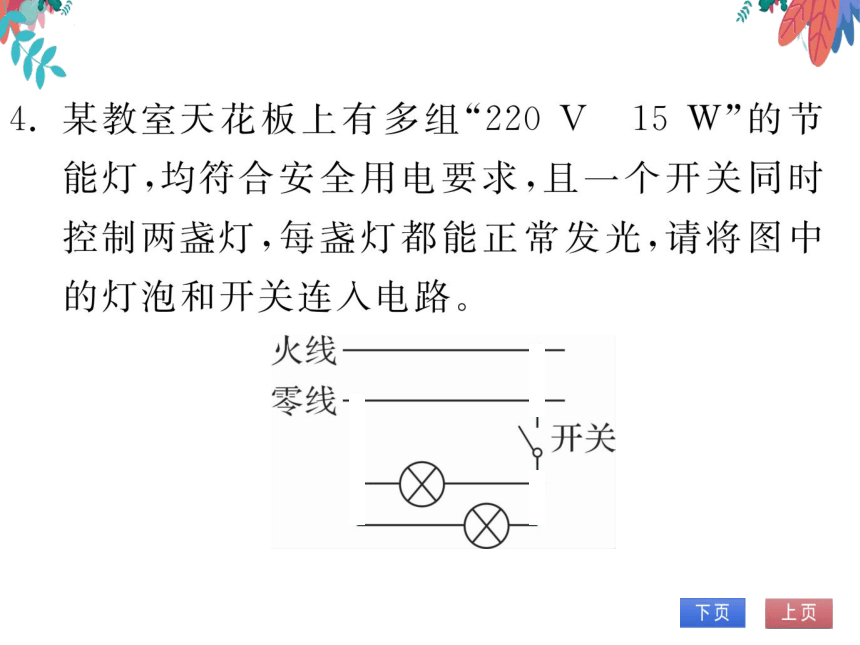

4.某教室天花板上有多组“220V15W”的节
能灯,均符合安全用电要求,且一个开关同时
控制两盏灯,每盏灯都能正常发光,请将图中
的灯泡和开关连入电路
火线
零线
开关
火线
零线
地线
(第5题图)
(扬州)如图,只闭合开关S,风扇M工作;只闭
合开关S1,灯泡和风扇M都不工作;同时闭合
开关S、S1,风扇M和灯泡都工作。请用笔画
线表示导线把电路连接完整
火线
零线
)
(第6题图)
电热水壶的功率一般都比较大,因此在使用时
要特别注意安全用电。请将如图所示电热水
壶的三条接线按照安全用电的原则对应连接
到插头上
保险丝
电阻丝
火线地线
线
8.为了节约能源,宾馆的客房都配有房卡,只有
把房卡插入插槽中,房间内的灯和插座才能有
电。请按以上要求连接房间内的简化电路
火线
零线
地线
三孔插座螺山灯泡开关房卡插槽
9.如图,甲为一个“一开三孔”开关(即
开关
和一个三孔插座连在一起)实物图,乙为背后
反面接线示意图,“A”、“B”是从开关接线柱接
出的两根导线,请你将图乙中的电路连接完
整,使开关控制电灯,又不影响插座供其他电
器使用
火线
零线
AlB
开关插座
