【人教版】物理九年级全册 第20章 专题二十 电磁现象辨析 习题课件

(共11张PPT)
专题训练
(南充)对下列四幅图解释正确的是(B
N
IEP+
甲
内

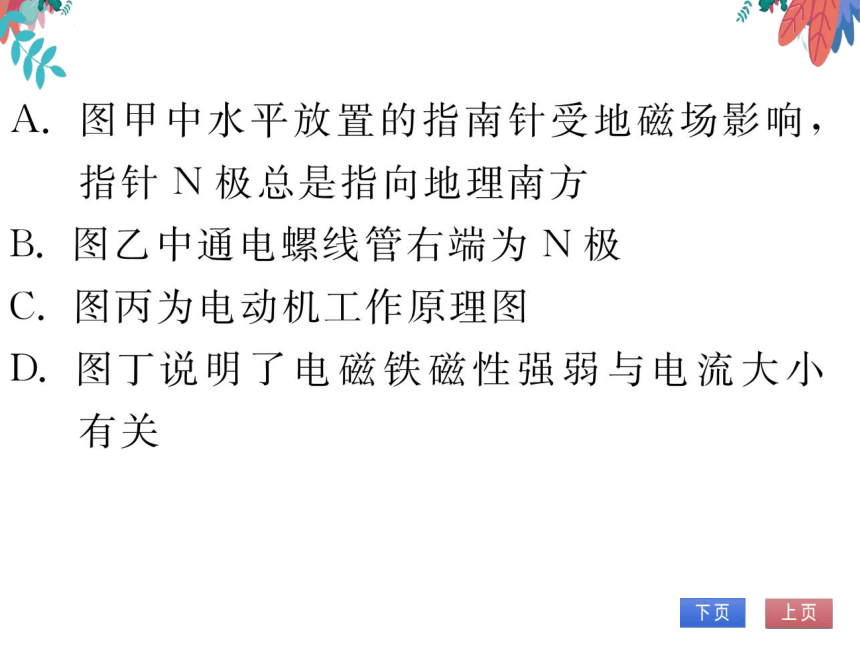

A.图甲中水平放置的指南针受地磁场影响
指针N极总是指向地理南方
B.图乙中通电螺线管右端为N极
C.图丙为电动机工作原理图
D.图丁说明了电磁铁磁性强弱与电流大小
有关

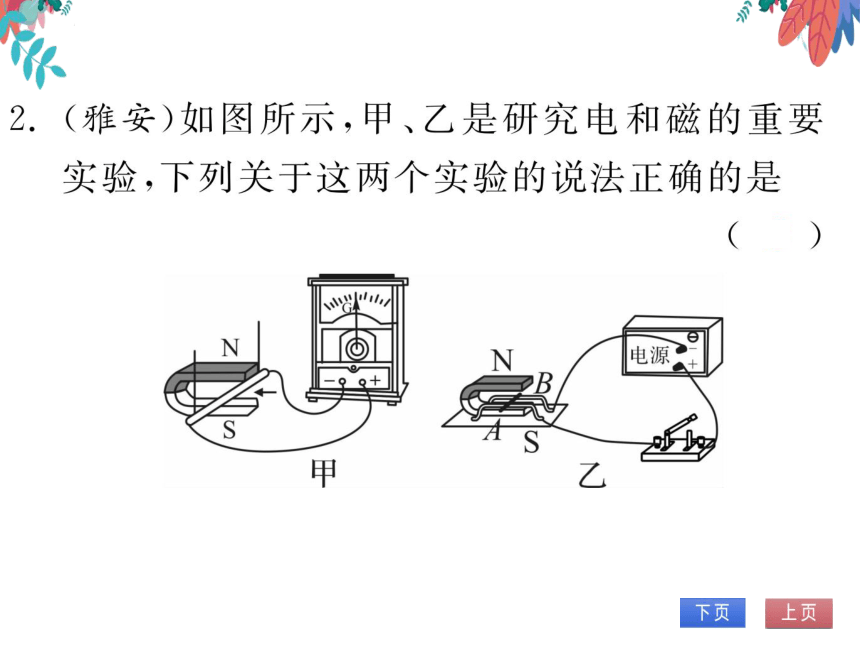

2.(雅安)如图所示,甲、乙是研究电和磁的重要
实验,下列关于这两个实验的说法正确的是
N
N
电源
B
S

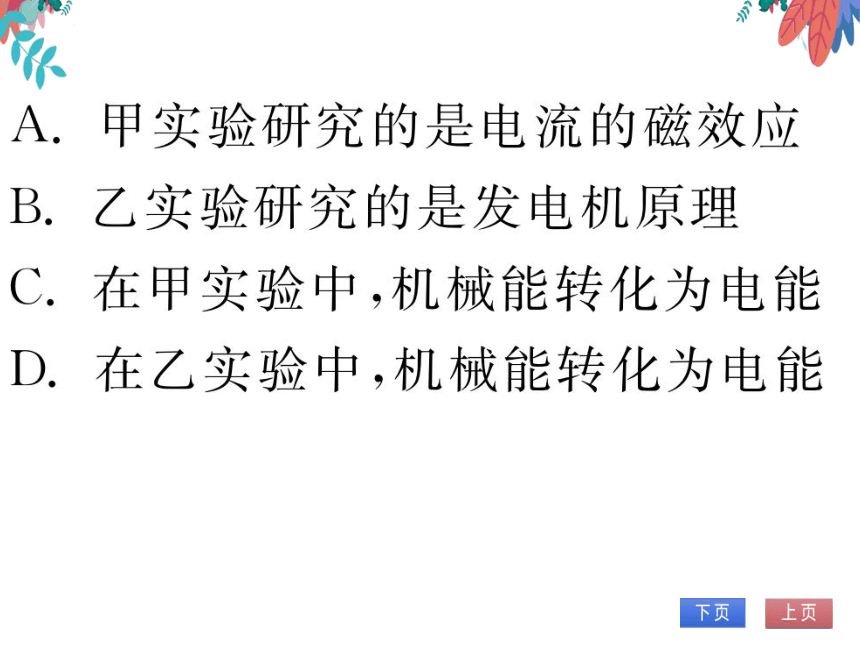

A.甲实验研究的是电流的磁效应
B.乙实验研究的是发电机原理
C.在甲实验中,机械能转化为电能
D.在乙实验中,机械能转化为电能
3.(黔西南)如图所示是实验室
电流表的内部结构图,处在磁0C01
0指针线圈.6
场中的线圈有电流通过时,线
圈会带动指针一起偏转。下
导线
A.lall
nb
a
4.(泰州)马拉松比赛时常采用感应芯片计时,芯
片里的线圈一旦有电流通过,就会激发芯片发
送编码信息,系统实时获取计时信息。当正确
佩带芯片的参赛者通过起点和终点设置有磁
场的地带时,就能计时,下列器件工作原理与
它相同的是
A.电风扇
B.门吸
C.手摇发电电筒
D.电铃
图所示是电磁学中很重要的三个实验:甲图
是奥斯特实验的示意图,实验结论是通电导线
周围存在磁场;为使图乙中小量程电流表
指针发生偏转,可使金属棒ab左右(填
上下”或“左右”)运动;人们根据图(填
“甲”“乙”或“丙”)所示实验装置的原理发明了
电动机
lilt
Q
S
N
S
丙
