【人教版】物理九年级全册 第20章 专题十九 电磁作图 习题课件

(共17张PPT)
专题训练
类型1磁极、磁感线类作图

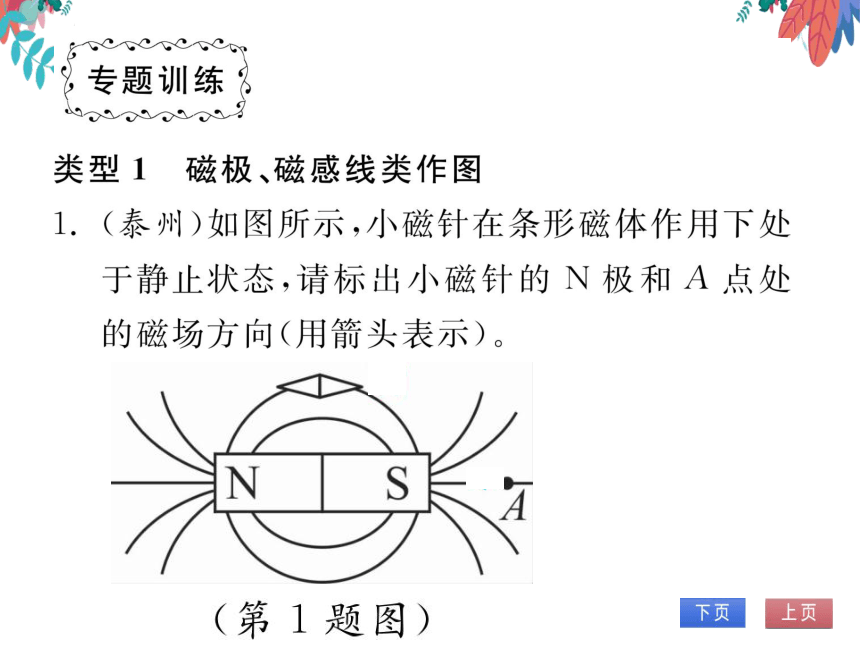

(泰州)如图所示,小磁针在条形磁体作用下处
于静止状态,请标出小磁针的N极和A点处
的磁场方向(用箭头表示)。
N
(第1题图)
S
第2题图
画出图中小磁针的N极并标出磁感线的
方向
地理南极
电源
第4题图)

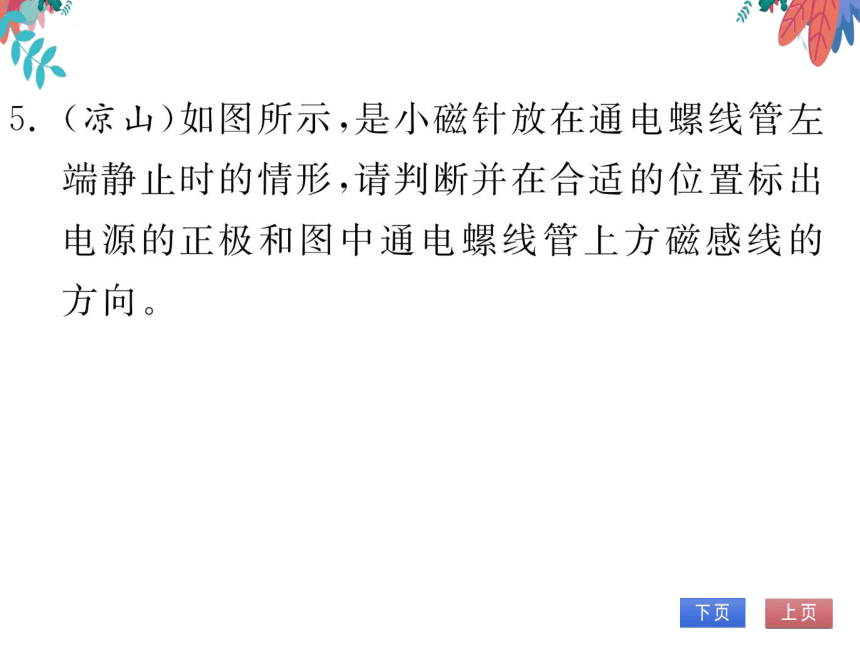

(凉山)如图所示,是小磁针放在通电螺线管左
端静止时的情形,请判断并在合适的位置标出
电源的正极和图中通电螺线管上方磁感线的
方向
No+TIIT
电源
第5题图)
阳图所示,一条形磁铁放在小车上,右端用弹
簣与墙壁连接,闭合电路开关后,弹簣的长度
缩短。请标出:
N
N S
电源
+
S
电源
(第7题图
类型3电磁铁、电磁继电器类作图
8.如图所示,闭合开关,弹簣测力计示数减小
向左移动滑动变阻器的滑片时,发现弹簧测力
计的示数继续减小。请根据以上信息将实物
图补充完整,并标出条形磁铁N极的位置
(求
8题图
9.如图所示,在电磁铁上方用弹簧挂着一个条形
磁体,开关闭合后,滑片P向右滑动时弹簧缩
短。请标岀电磁铁上端的极性、磁感线的方向
及电源正、负极。
N
P
电源
(+)(-)
第9题图
图是简单的火警自动报警装置的部分电
路,温控开关在常温时断开,绿灯亮;在温度
升高到一定值时自动闭合,红灯亮、电铃响
发出报警信号。请你按上述要求,将电路图
补充完整。(a、b、c为三个接线柱)
b绿
温控开关
红
(第10题图)
