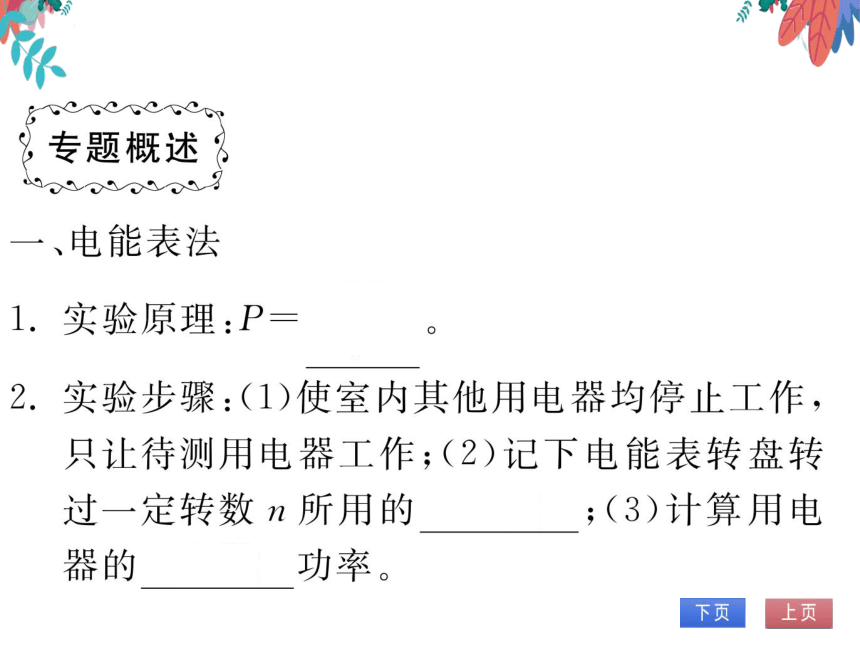

专题概述
电能表法
W
1.实验原理:P
2.实验步骤:(1)使室内其他用电器均停止工作
只让待测用电器工作;(2)记下电能表转盘转
过一定转数n所用的时间;(3)计算用电
器的实际功率
W
3.计算方法:P
×3.6×10°(单位
Nt
W)(n为转盘转数;N为每消耗1kW·h电能
电能表转盘的转数)

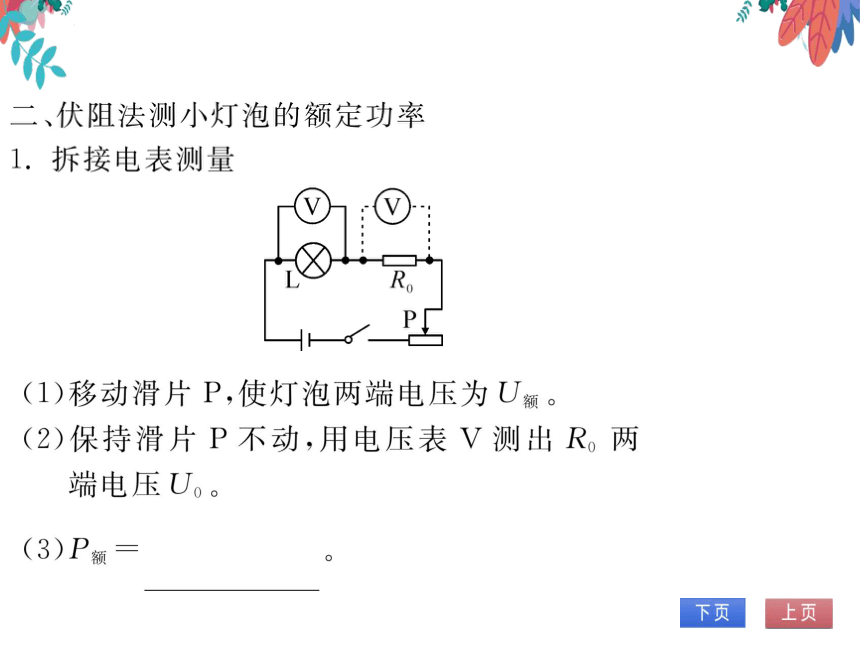

伏阻法测小灯泡的额定功率
拆接电表测量
V
R
P
(1)移动滑片P,使灯泡两端电压为U额
2)保持滑片P不动,用电压表V测出R。两
端电压U。
(3)P
额
额

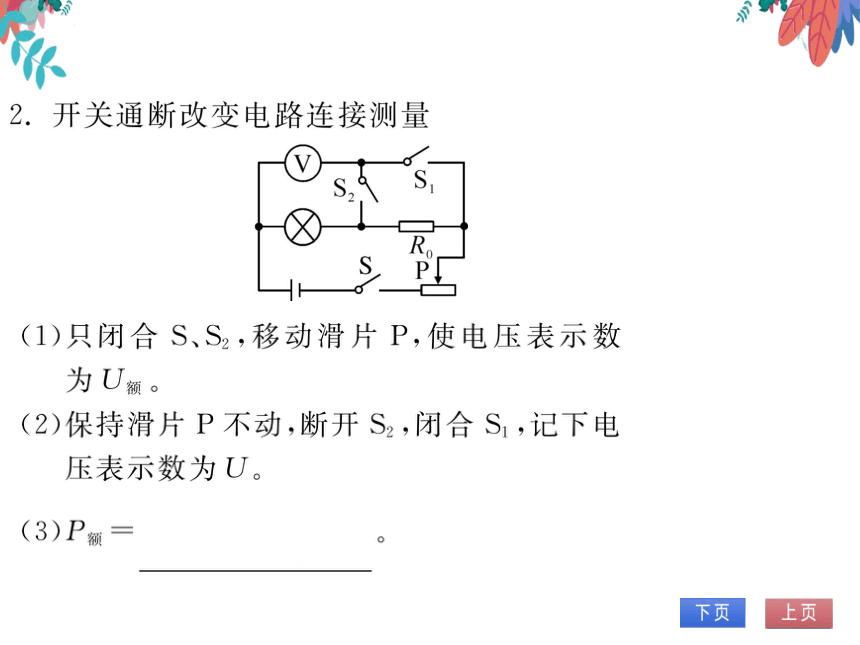

开关通断改变电路连接测量
V
R
(1)只闭合S、S2,移动滑片P,使电压表示数
为U额
2)保持滑片P不动,断开S2,闭合S1,记下电
压表示数为U
3)P
额
额
R
安阻法测小灯泡的额定功率
拆接电表测量
(1)移动滑片,使流过R的电流为

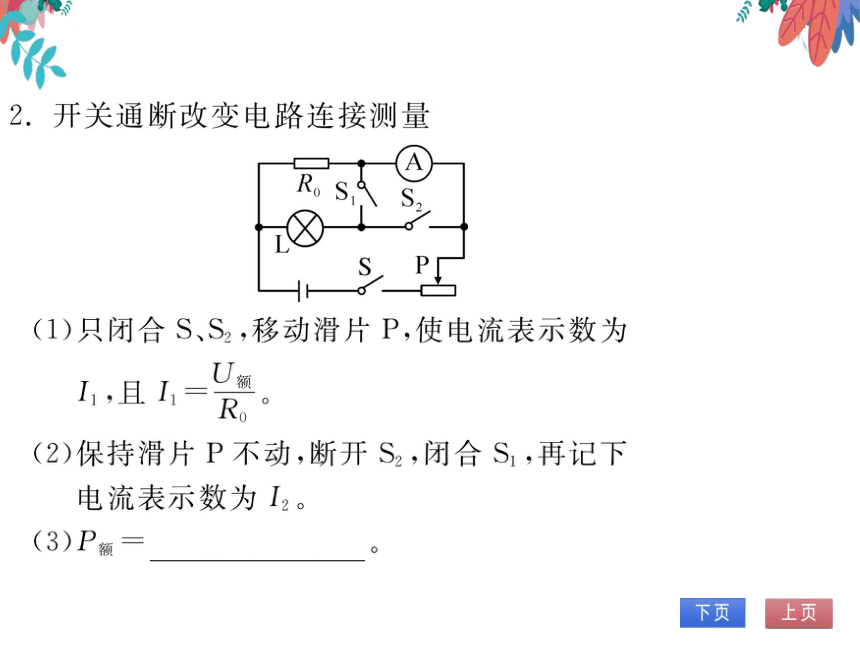

2.开关通断改变电路连接测量
A
R
P
)只闭合S、S2,移动滑片P,使电流表示数为
I1,且Ⅰ1
2)保持滑片P不动,断开S2,闭合S1,再记下
电流表示数为Ⅰ
3)P
额(I2-1)
四、等效替代法
只闭合S2,调节滑动变阻器,
使电压表示数为U额。
2.保持滑片不动,断开S2,闭合
,调节电阻箱,使电压表示
数仍为U额,并记下此时电阻箱的阻值R
3.灯泡额定功率P额
R
专题训练
类型1电能表法
(苏州)如图所示为学校实验室中某电能表的
表盘
kW·h
14|6|9
2000r/(kW·h)
220V30A
2)小明利用该电能表和秒表检测一只标识为
220V10W”节能灯的额定功率。他关
闭其他用电器,将该节能灯接入220V的
测量电路,设计了以下三种测量方案:
方案一:测量出电能表显示消耗1kW
电能所用的时间t
方案二:测量出1min时间内电能表转盘
转过的圈数n;
方案三:测量出电能表转盘转过1圈所用
时间t。
①若使用方案二,小明计算额定功率的关
系式应该为P
307(单位:W)
(用数字和n表示)
②比较三种方案,最可行的是方案三
类型2伏阻法测小灯泡的电功率
如图所示,电路中R的阻值已知,小灯泡额定
电压为2.5V,在不拆电路的情况下能测出小
灯泡额定功率的是
B
∝
∝
2
V
∝
∝
花想测量额定电流为Ⅰ额的小灯泡的额定功
率,设计了如图所示的电路,已知定值电阻的
阻值为R。,请帮小花将实验步骤补充完整
(1)闭合开关S、S1,移动滑动变阻器滑片,使
电压表的示数为额R0。
