【人教版】物理九年级全册 第18章 专题十五 多档位电热器的计算 习题课件

(共17张PPT)
专题训练

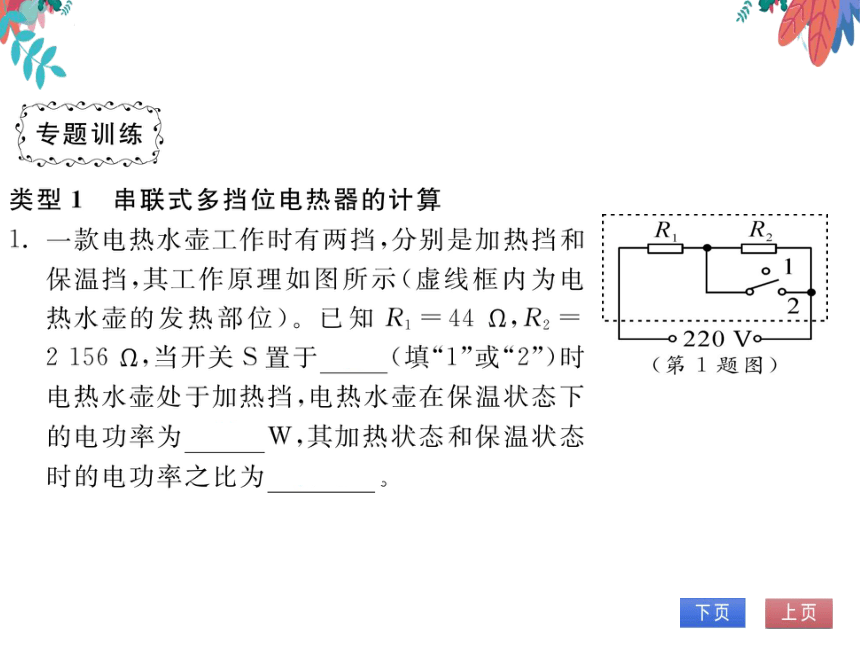

类型1串联式多挡位电热器的计算
款电热水壶工作时有两挡,分别是加热挡和
保温挡,其工作原理如图所示(虚线框内为电
热水壶的发热部位)。已知R1=44,R2
2156Ω,当开关S置于2(填“1”或“2”)时
电热水壶处于加热挡,电热水壶在保温状态下
的电功率为22W,其加热状态和保温状态
时的电功率之比为50:1
R
R
o220V
第1题图)

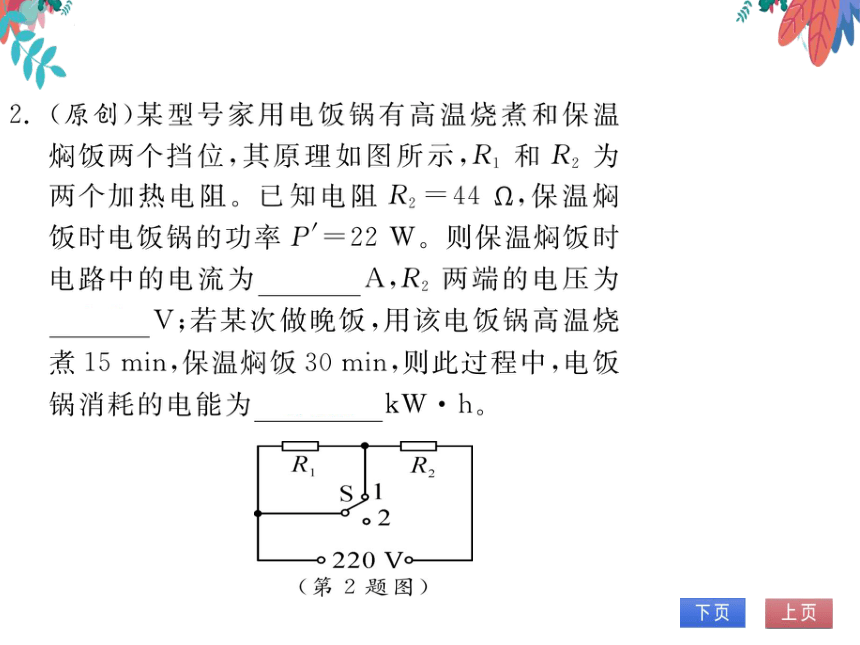

2.(原创)某型号家用电饭锅有高温烧煮和保漲
焖饭两个挡位,其原理如图所示,R1和R2为
两个加热电阻。已知电阻R2=44Ωg,保温焖
饭时电饭锅的功率P=22W。则保温焖饭时
电路中的电流为0.1A,R2两端的电压为
4.4V;若某次做晚饭,用该电饭锅高温烧
煮15min,保温焖饭30min,则此过程中,电饭
锅消耗的电能为0.286kW·h
R
R
。2
220V
(第2题图

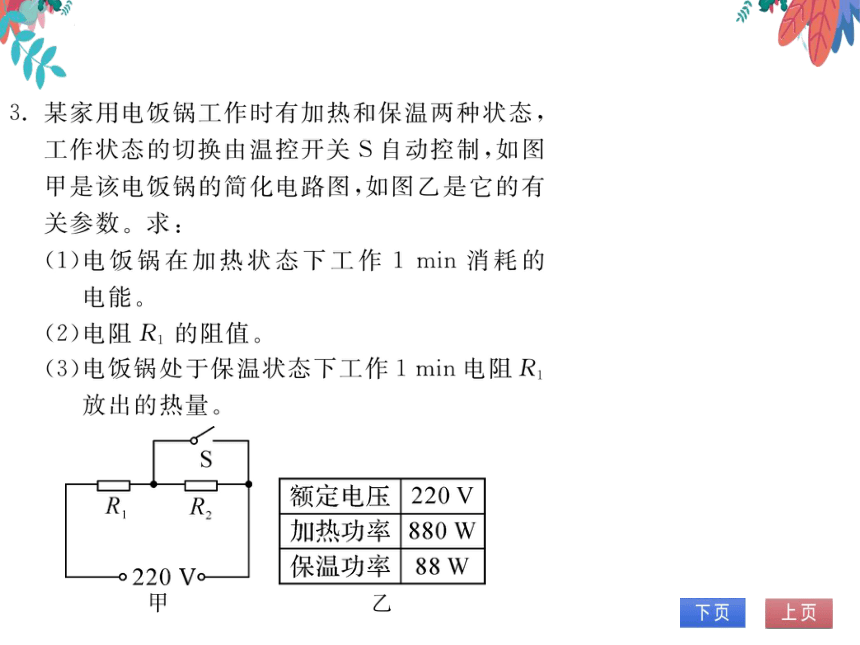

3.某家用电饭锅工作时有加热和保温两种状
工作状态的切换由温控开关S自动控制,如图
甲是该电饭锅的简化电路图,如图乙是它的有
关参数。求
(1)电饭锅在加热状态下工作1min消耗的
电能
(2)电阻R1的阻值
(3)电饭锅处于保温状态下工作1min电阻R
放出的热量
R
额定电压220V
加热功率880W
220V
保温功率88W
甲
解:(1)电饭锅在加热状态下工作1min消耗
的电能W=P加热t=880W×60s=52800J
(2)加热状态时开关S闭合,电阻R2被短接,
电阻R1接在电路中,R1的阻值R1=P加热
(220V)2
55Ω。
(3)保温状态时S断开,电阻R1、R2串联接在
88W
电路中,电路中电流Ⅰ
保温
0.4A。
U220V
电饭锅处于保温状态下工作1min电阻R1放
出的热量Q=12R1t=(0.4A)2×559×
答:(1)电饭锅在加热状态下工作1min消耗
的电能是52800J;(2)电阻R1的阻值是
55;(3)电饭锅处于保温状态下工作1min
电阻R1放出的热量是528

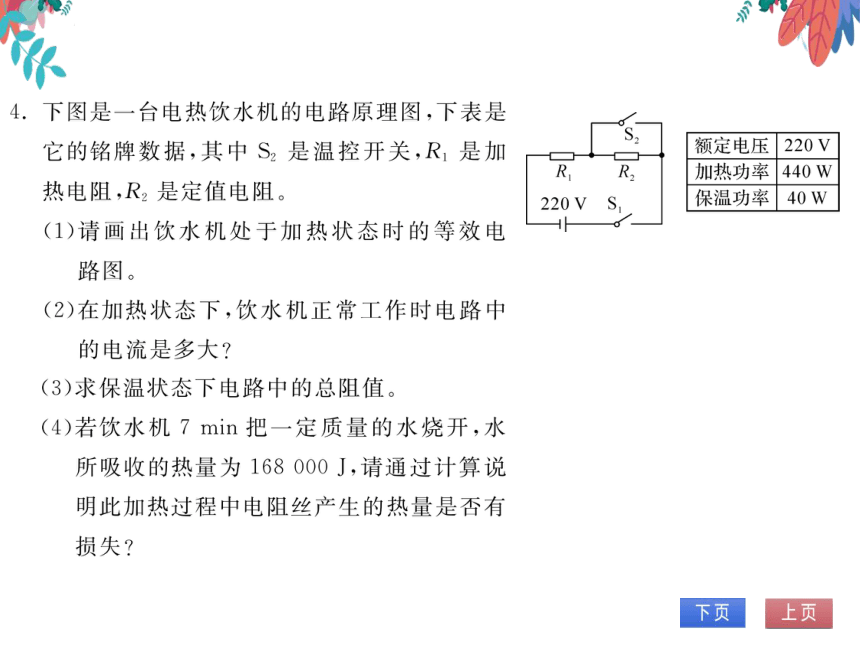

4.下图是一台电热饮水机的电路原理图,下表是
它的铭牌数据,其中S2是温控开关,R1是加
热电阻,R2是定值电阻。
(1)请画出饮水机处于加热状态时的等效电
路图
(2)在加热状态下,饮水机正常工作时电路中
的电流是多大
3)求保温状态下电路中的总阻值
4)若饮水机7min把一定质量的水烧开,水
所吸收的热量为168000J,请通过计算说
明此加热过程中电阻丝产生的热量是否有
损失
