【人教版】物理九年级全册 14.1 热机 习题课件

(共12张PPT)
第十四章内能的利用
第1节热机

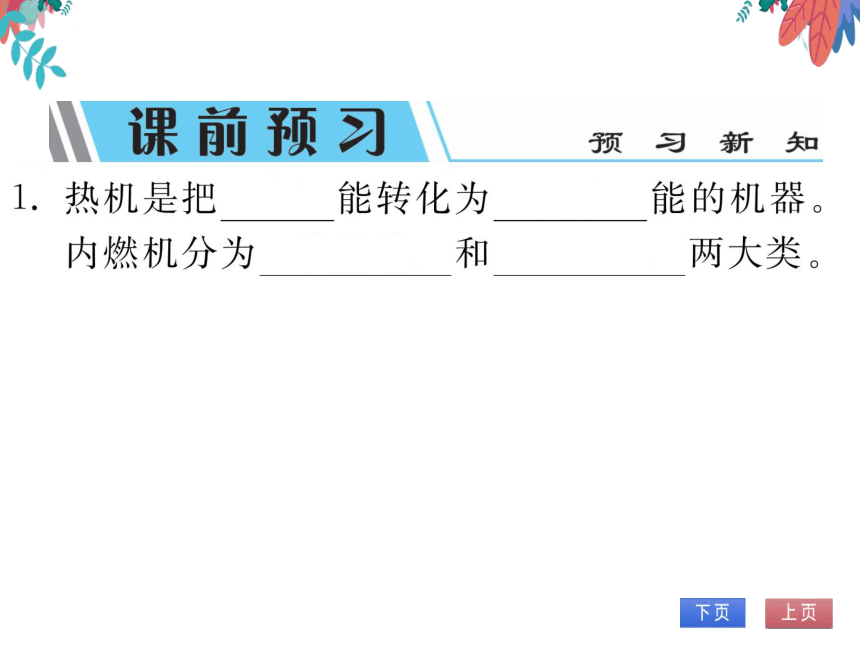

课前预习
习新知
1.热机是把内能转化为机械能的机器
内燃机分为汽油机和柴油机两大类

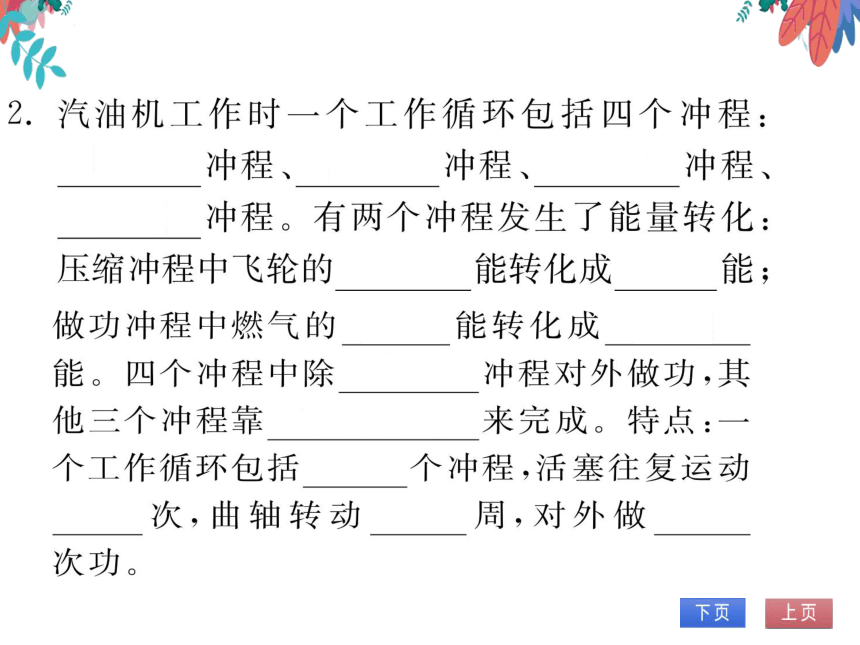

汽油机工作时一个工作循环包括四个冲程:
吸气冲程、压缩冲程、做功冲程
排气冲程。有两个冲程发生了能量转化
压缩冲程中飞轮的机械能转化成内能
做功冲程中燃气的内能转化成机械
。四个冲程中除做功冲程对外做功,其
他三个冲程靠飞轮惯性来完成。特点:
个工作循环包括四个冲程,活塞往复运动
2次,曲轴转动2周,对外做1
次功

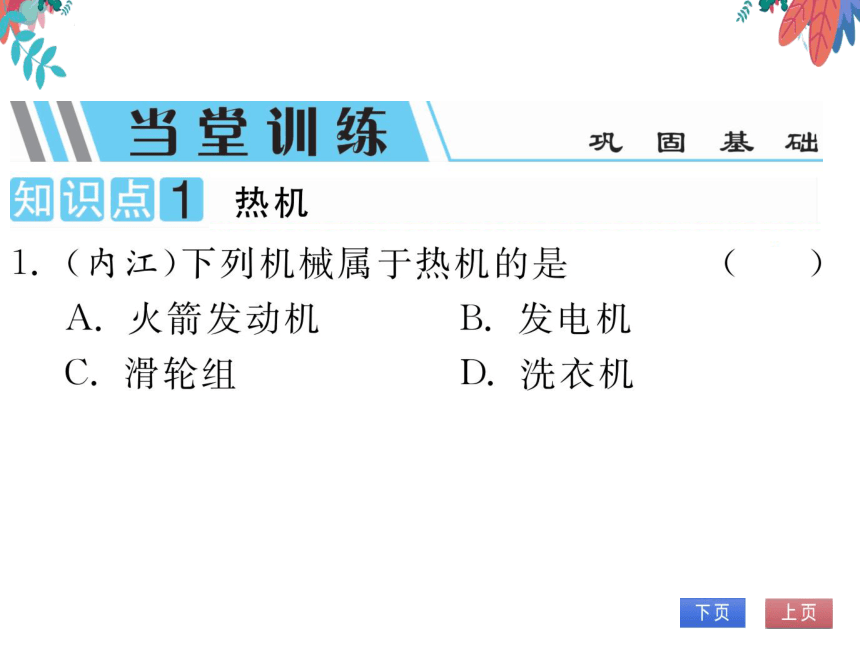

当堂训练
巩固基础
知识点1热机
(内江)下列机械属于热机的是
A.火箭发动机
B.发电机
C.滑轮组
D.洗衣机
2.如图所示,用酒精灯给试管里的水加热,水蒸
气会把软木塞冲出去。在这个过程中,酒精燃
烧,把酒精的化学能转化为内能,再
传递给水和水蒸气,最后转化为软木塞的
机械能。这个实验证明了我们可以利用
内能来做功,热机就是利用这个原理来工
作的
知识点2内燃机

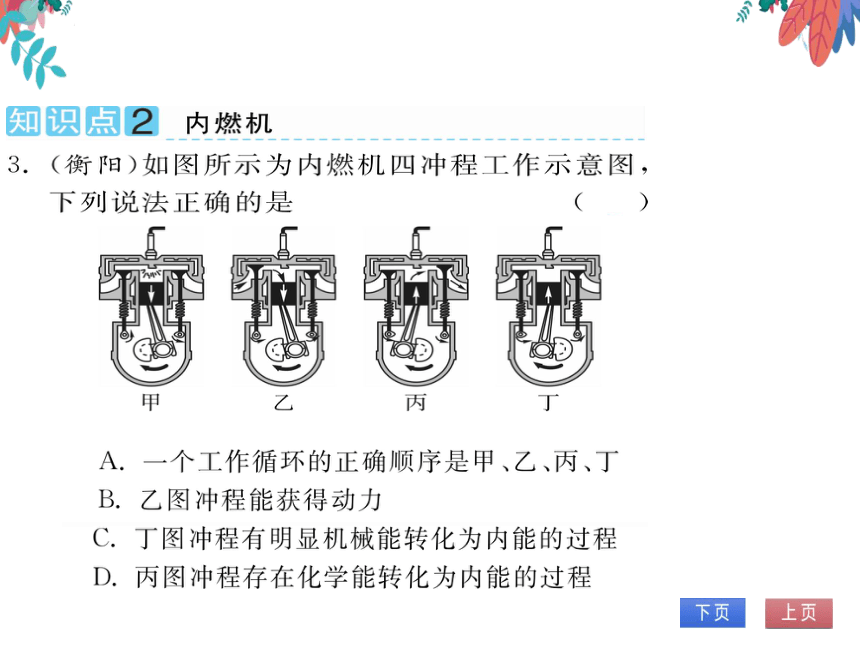

3.(衡阳)如图所示为内燃机四冲程工作示意图
下列说法正确的是
丙
4.关于汽油机和柴油机,下列说法不正确的是
A.汽油机和柴油机使用的燃料不同
B.汽油机采用点燃式点火,柴油机采用压燃
式点火
汽油机汽缸顶部有个火花塞,柴油机汽缸
顶部有个喷油嘴
D.汽油机与柴油机除使用的燃料不同外,在
构造上完全相同
课后作业
全面提升
1.柴油机和汽油机在一个工作循环中完全相同
的冲程是
A.吸气、压缩
B.压缩、排气
C.吸气、压缩、排气D.排气
2.有关四冲程内燃机的叙述中,不正确的是
A.工作中只有做功冲程把内能转化为机械能
B.工作开始时要靠外力启动
C.每一个工作循环,活塞往复运动一次
D.每一个工作循环,燃气只做功一次
3.汽油机工作时,汽缸内燃气温度最高、压强最
大的时刻是
A.吸气冲程结東
B.做功冲程结束
C.压缩冲程结束,火花塞点火前的瞬间
D.压缩冲程结束,火花塞点火后的瞬间
科学家发明了一款单缸六冲程内燃机,它每
个工作循环的前四个冲程与单缸四冲程内燃
机相同,在第四冲程结束后,立即向汽缸内喷
水,水在高温汽缸内迅速汽化成高温、高压水
蒸气,推动活塞再次做功,水蒸气温度
降低(填“升高”“降低”或“不变”),其内能
减小(填“增大”“减小”或“不变”)。为进
入下一个工作循环,这款内燃机的第六冲程是
排气冲程
