【北师大版】物理九年级全册 第11章 专题二 画电路图 连接实物图 习题课件

(共16张PPT)

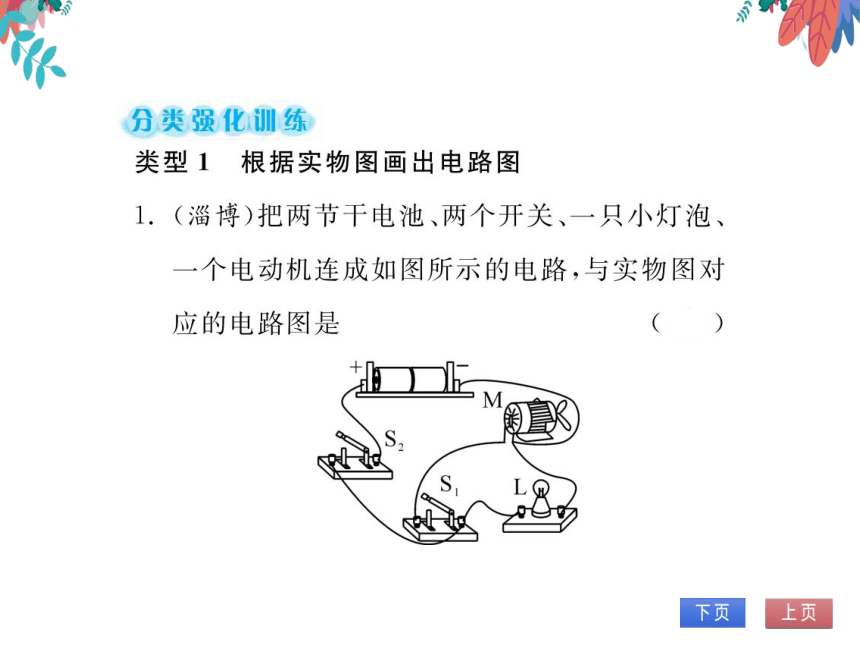

类型1根据实物图画出电路图
(淄博)把两节干电池、两个开关、一只小灯泡
个电动机连成如图所示的电路,与实物图对

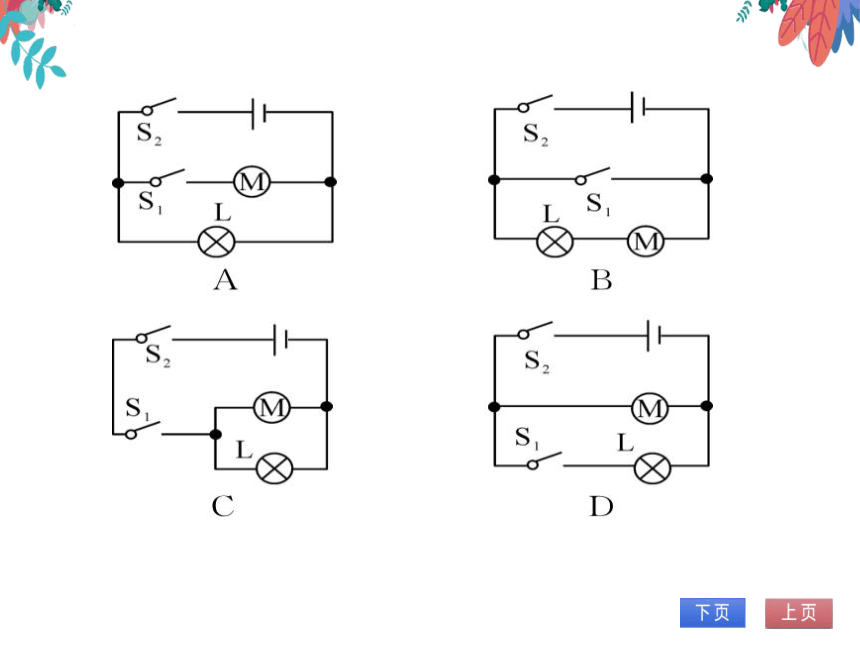

应的电路图是
( A
HRic
A

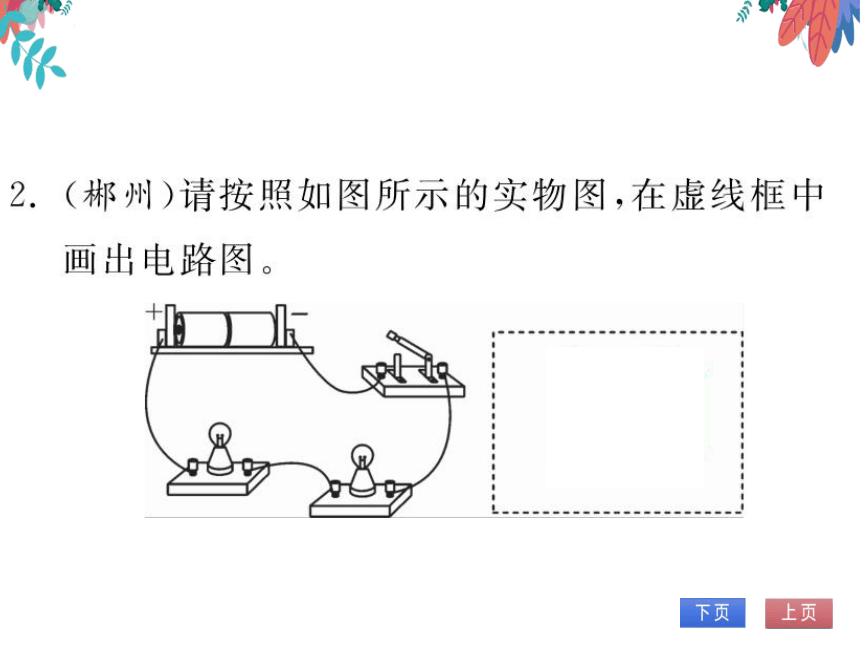

郴州)请按照如图所示的实物图,在虚线框
画出电路图

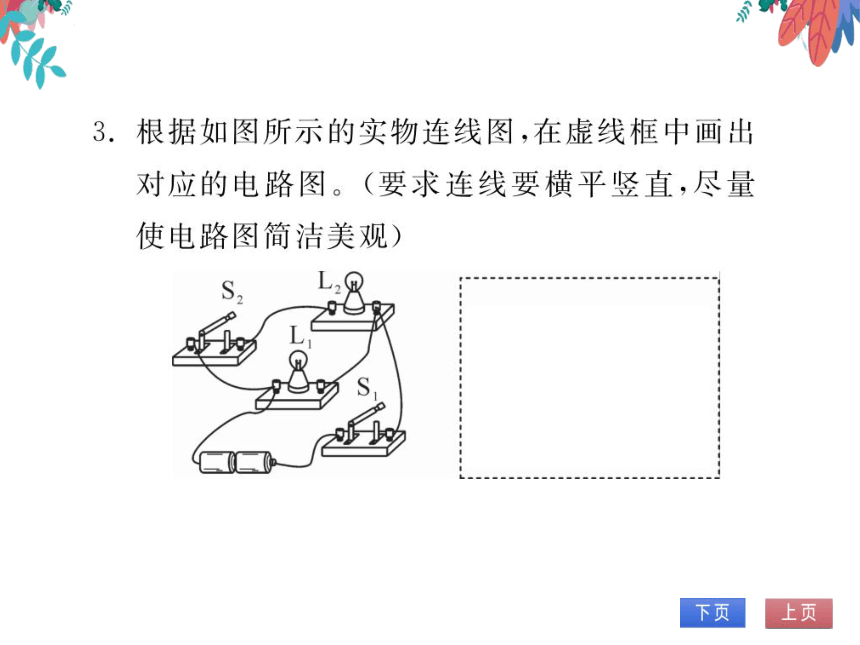

3.根据如图所示的实物连线图,在虚线框中画出
对应的电路图。(要求连线要横平竖直,尽量
使电路图简洁美观)

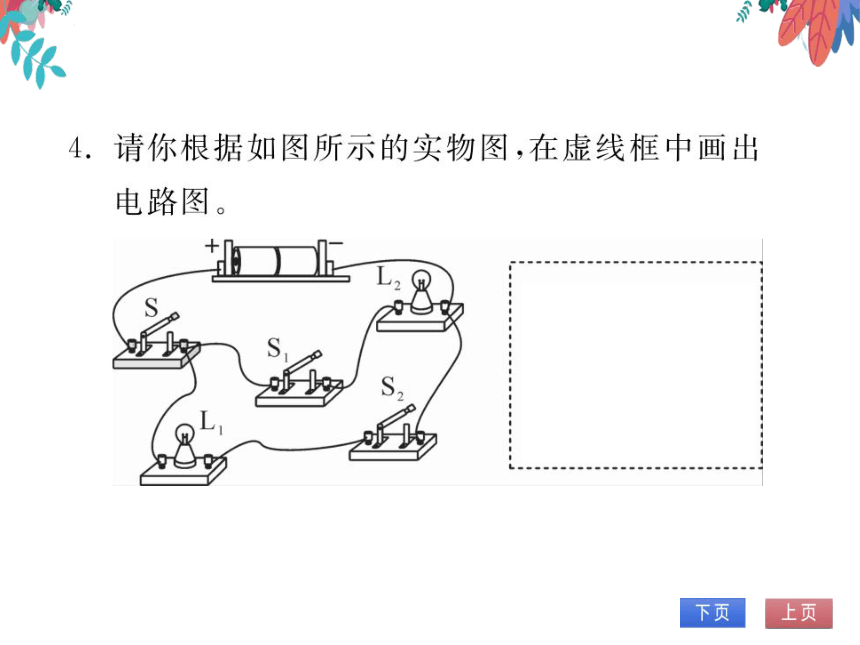

4.请你根据如图所示的实物图,在虚线框中画出
电路图

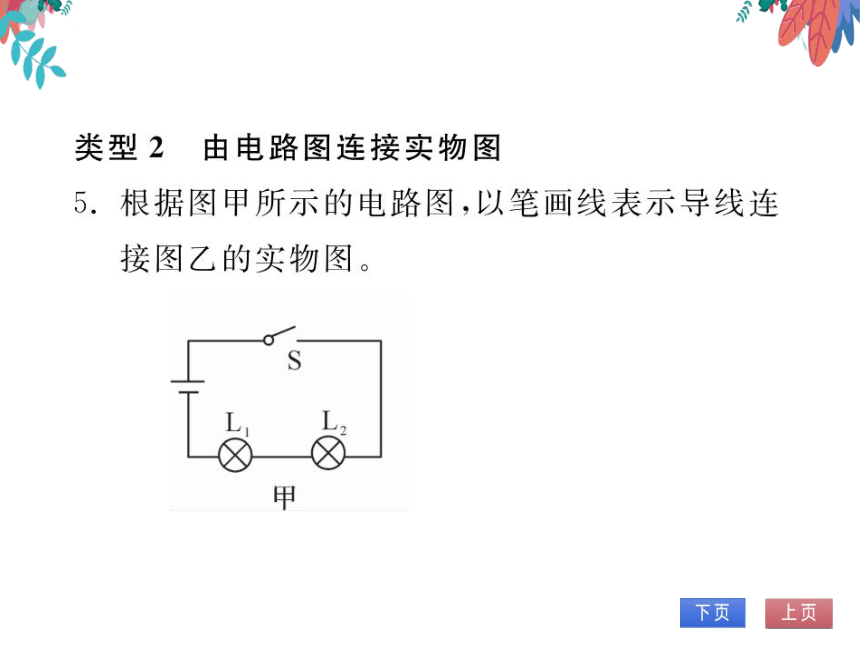

类型2由电路图连接实物图
根据图甲所示的电路图,以笔画线表示导线连
接图乙的实物图
根据如图甲所示的电路图,完成图乙中实物图
的连接
甲
请你根据如图甲所示的电路图,帮助小雨同学
连接图乙中的实物图
根据如图甲所示的电路图,用笔画线表示导
线,将图乙中的元件连接起来
甲
类型3综合提升
(湘西)用笔画线表示导线,把下面的实物图补
充完整,使小灯泡L1、L2并联,开关控制两只
小灯泡,导线不能交叉
L
0.图中的电路中有一根导线连接错误,要求在
错误处打叉,再添加一根导线,使两灯并联
连接
AIII
用笔画线表示导线,将图中的元件连接起来
连成符合下述要求的电路(设灯泡不会烧
坏)。要求:
(1)开关S1、S2都断开,红、绿灯都不亮
(2)只闭合开关S1,红、绿灯都不亮
(3)只闭合开关S2,红、绿灯都亮
4)开关S1、S2都闭合,红灯不亮,绿灯亮
绿灯
红火
S
少1gz
用笔画线表示导线,按照图甲所示的电路图
将图乙中各元件连接起来(导线不允许交叉)
甲
13.用笔画线表示导线,在图中画出相应的实物
连接图(导线不能交叉)。要求
(1)只闭合开关S1时,红灯发光,绿灯不发光;
(2)开关S1、S2都闭合时,两灯都发光
(3)只闭合开关S2时,两灯均不发光
8
红灯绿灯
