【北师大版】物理九年级全册 第11章 专题三 串、并联电路的识别与设计 习题课件

(共13张PPT)

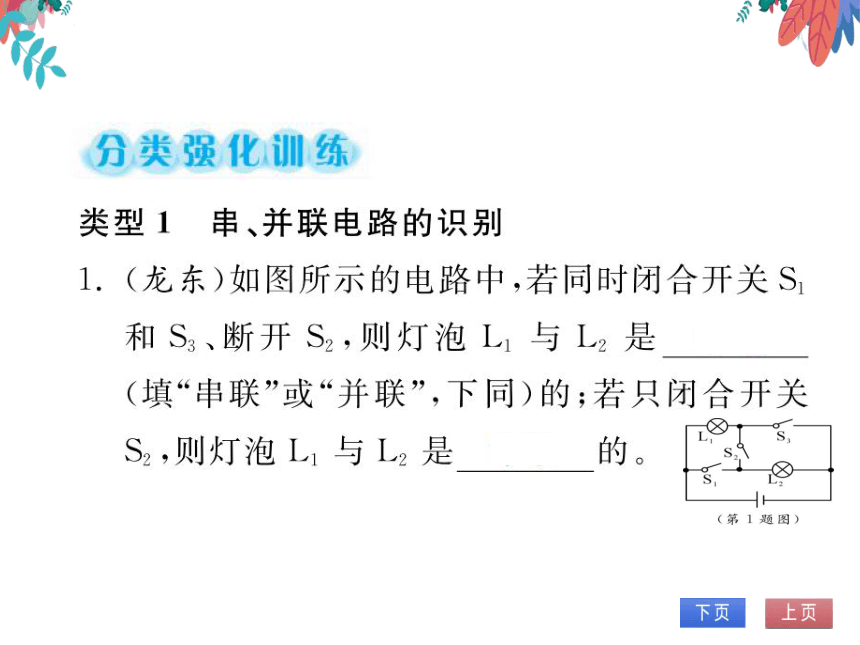

类型1串、并联电路的识别
(龙东)如图所示的电路中,若同时闭合开关
和S3、断开S2,则灯泡L1与I2是并联
(填“串联”或“并联”,下同)的;若只闭合开关
2,则灯泡L1与L2是串联的

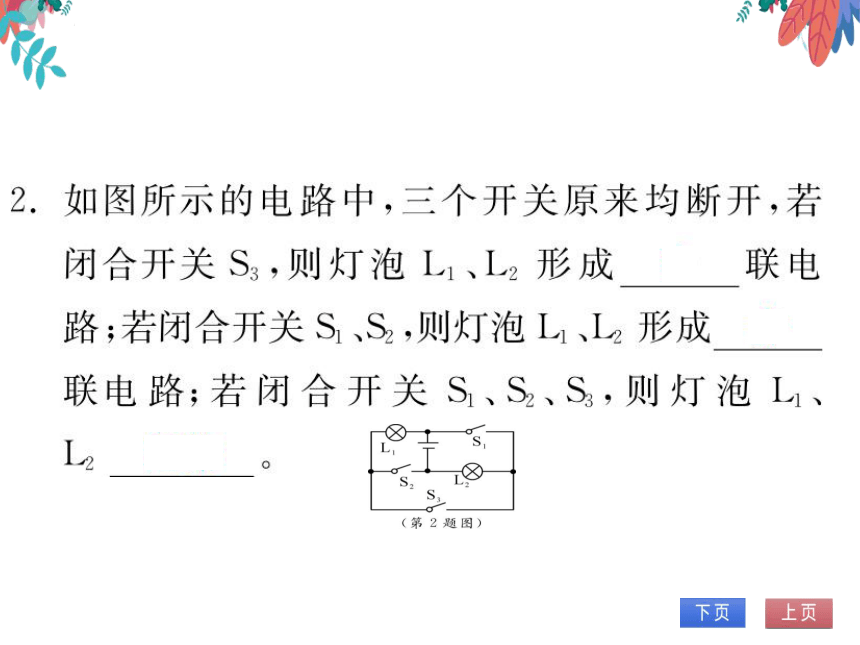

如图所示的电路中,三个开关原来均断开,若
闭合开关S3,则灯泡L1、L2形成串联电
路;若闭合开关S1、S2,则灯泡L、L2形成并
联电路;若闭合开关S、S2、S3,则灯泡

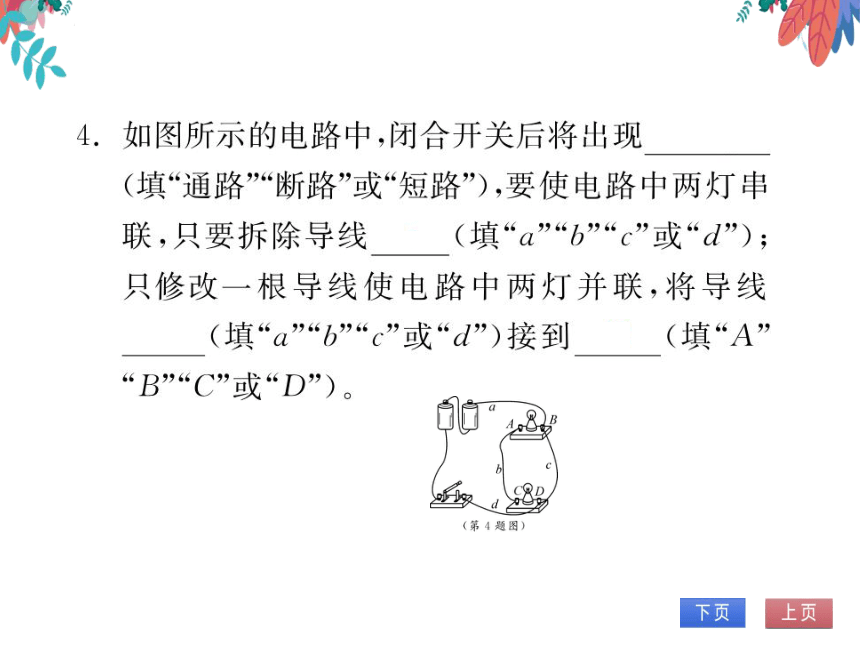

4.如图所示的电路中,闭合开关后将出现短路
(填“通路”“‘断路”或“短路”),要使电路中两灯串
联,只要拆除导线c(填“a”“b”“c”或“d”)
只修改一根导线使电路中两灯并联,将导线
d(填“‘a”“b“c”或“d”)接到C(填“A
B”“C”或“D
B
b
CRD
(第4题图
类型2电路设计

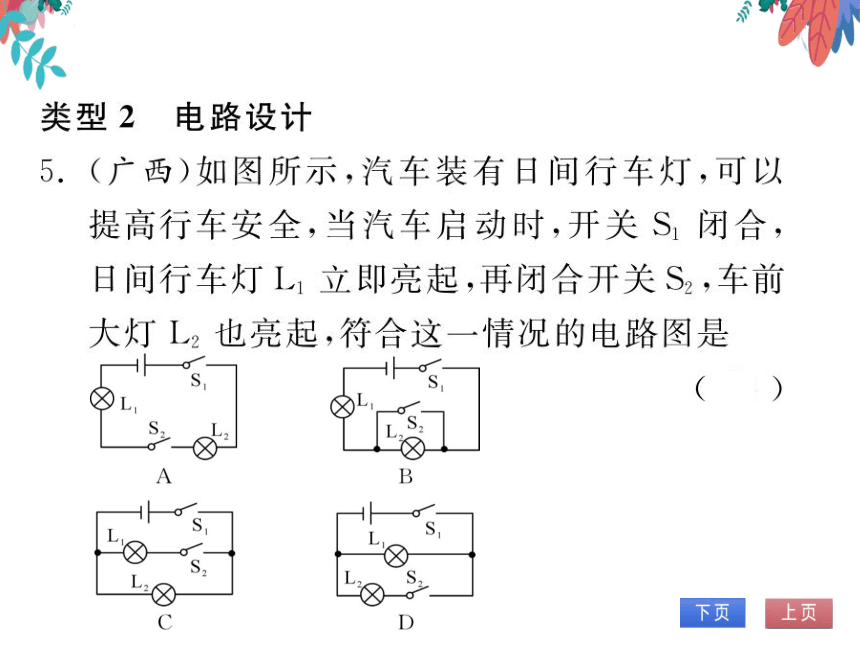

(广西)如图所示,汽车装有日间行车灯,可以
提高行车安全,当汽车启动时,开关S1闭合
日间行车灯L1立即亮起,再闭合开关S2,车前
大灯L2也亮起,符合这一情况的电路图是
D
L
A
∞
如图是一种声光报警器电路,各元件均能正常
作。下列现象描述正确的是
A.只闭合S1时,灯亮铃不响
B.同时闭合S1、S2,铃响灯不亮
C.同时闭合S1、S2,灯亮铃不响
D.只闭合S2时,铃响灯不亮
7.(天津)某学校的前、后两个门各装一个开关,
传达室内有红、绿两盏灯和电池组,若前门来
人闭合开关时红灯亮,后门来人闭合开关时绿
灯亮,图中的电路符合要求的是
(C)
前门
红灯
红火
后门;绿炊
后门;绿
传达室
传达室
B
前门;红灯
前门氵红灯
后门;绿灯
后门;绿灯
传达室
传达室
8.(防城港)为了生活方便,卧室的同一个照明大
通常用两个开关控制。一个安装在进门处,另
个在床头附近,操作任意一个开关均可以开
灯、关灯,如图是小明用电池作为电源设计的
四个电路模型,能满足要求的是(其中A图中
的S1、S2及C图中的S1为单刀双掷开关)
A
A
B
安徽)举重比赛有甲、乙、丙三个裁判,其中甲
为主裁判,乙和丙为副裁判。若裁判认定杠铃
已被举起,就按一下自己前面的按钮。要求主
裁判和至少一个副裁判都按下自己前面的按
钮时,指示杠铃被举起的灯泡L才亮。以下符
合这一要求的电路是
0.(黔西南)请将如图所示的元件连接成电路
使两灯并联,开关同时控制两灯,要求最多只
能用五根导线
1.(深圳)有人发明了“感应照孔门把手”,只要
夜间有人摸门把手时,锁孔旁的灯才亮,从而
方便夜间开锁,它利用感应开关S1(有人摸
门把手时,S1闭合;无人摸门把手时,S1断
开)以及光敏开关S2(天暗时S闭合,天亮时
2断开)控制电路,达到目的,请根据上述描
述,完成电路连接。
