【北师大版】物理九年级全册 第11章 整理与复习 习题课件

(共21张PPT)

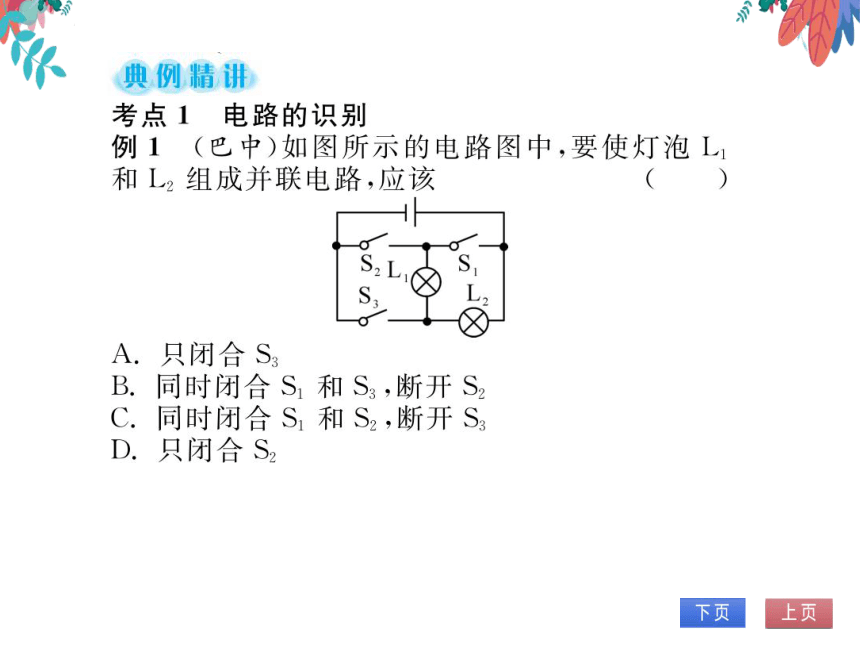

考点1电路的识别
例1(巴中)如图所示的电路图中,要使灯泡
和L2组成并联电路,应该
A.只闭合
B.同时闭合S1和S3,断开S2
同时闭合S1和S2,断开S3
D.只闭合S2
解析】只闭合S3时电流只有一条路径,是
的简单电路,A不合题意;同时闭合S1和S3,断
开S2时,电流有两条路径,分别流经灯泡L1和
2,属并联电路,B符合题意;同时闭合S1和
时,电流会不经用电器直接从电源正极流向负
极,属电源短路,C不合题意;只闭合S2时电流只
有一条路径,电流依次流过
1和开关S2,属
串联电路,D不合题意
答案】B

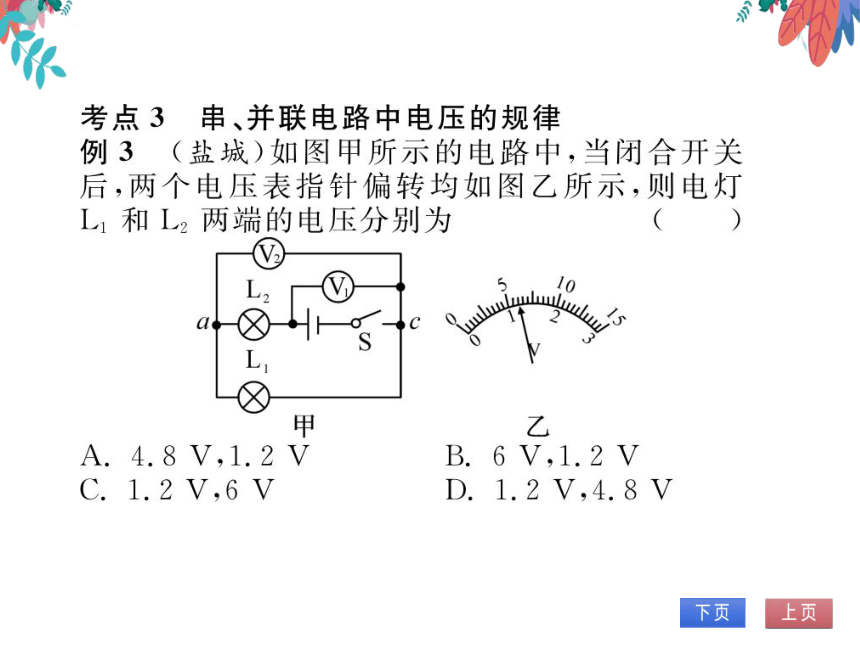

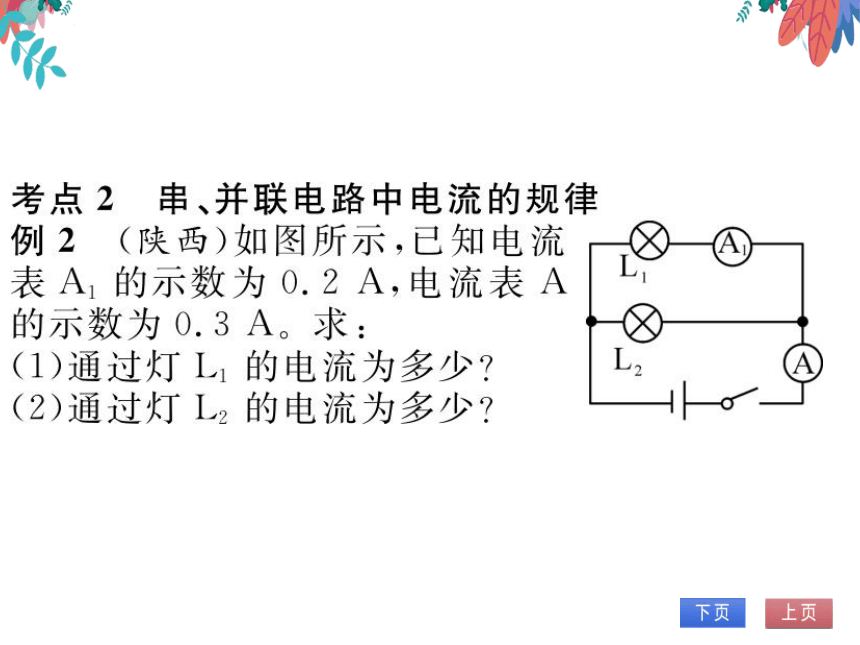

考点3串、并联电路中电压的规律
例3(盐城)如图甲所示的电路中,当闭合开关
后,两个电压表指针偏转均如图乙所示,则电灯
1和L2两端的电压分别为
甲
A.4.8V,1.2V
B.6V,1.2V
2 V
解析】由电路图可知,电灯
2串联,电压
表V1测电源电压,电压表V2测L1两端的电压
因为串联电路两端的电压等于各部分电压之和
所以电压表V1的示数应大于电压表V2的示数
则电压表V1的量程是0~15V,分度值为0.5V,示
数Uv=6V;电压表V2的量程是0~3V,分度值
为0.1V,示数UV=1.2V。电压表V2测L1两
端的电压,所以L1两端的电压U1=Uv=1.2V
由于L、L2串联,电压表V1测电源电压,由串联
电路的电压特点可知,L2两端的电压U2=U
答案
考点4电阻
例4关于导体的电阻,下列说法中正确的是
A.导体中的电流减小了,说明导体的电阻增大了
B.导体电阻的大小取决于通过它的电流的大小
导体两端的电压越高,导体中的电流越大,说
明导体的电阻与导体两端的电压有关
D.导体的电阻与导体两端的电压及导体中的电
流均无关
解析】电阻是用来描述导体对电流阻碍作用
的物理量,不论导体中有无电流通过,导体对电
流的阻碍作用总是存在的,因此,导体的电阻也
总是存在的,不会因导体中无电流通过而消失
只是没有电流通过时,导体没有起到阻碍电流的
作用而已,导体对电流的阻碍作用也不会因导体
中电流的大小变化而发生变化,由以上分析可
知,D正确
答案】D
(内江)如图所示,是闪电产生的电流通过避雷
针的示意图(已知云层带正电)。下列说法中
正确的是
A.产生闪电时,创造了电荷
B.产生闪电时,云层失去了
原子核
避雷针
C.云层带正电,是因为云层
口口
得到了电子
D.图中的电流方向是从云层
到避雷针
