【北师大版】物理九年级全册 第13章 整理与复习 习题课件

(共21张PPT)
装
考点1电能表及相关计算

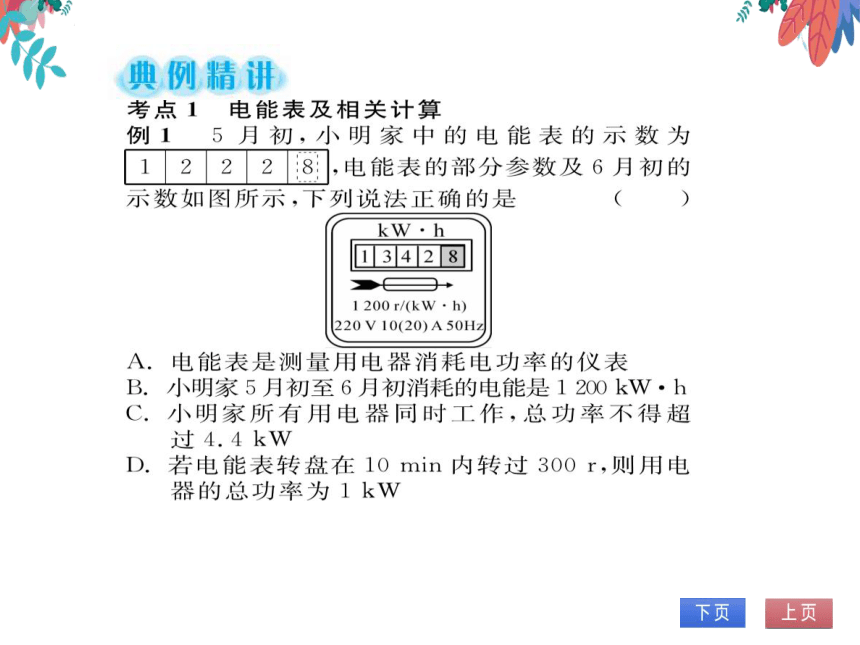

例15月初,小明家中的电能表的示数为
1222:8:|,电能表的部分参数及6月初的
示数如图所示,下列说法正确的是
kW·h
3428
1200r/(kW·h)
220V10(20)A50H
A.电能表是测量用电器消耗电功率的仪表
B.小明家5月初至6月初消耗的电能是120kW·h
小明家所有用电器同时工作,总功率不得超
过4.4kW
D.若电能表转盘在10min内转过300r,则用电
器的总功率为1kW
解析】电能表是测量电功的仪表,故A错误;5月
初,小明家中的电能表的示数为1222.8kW·h,
月初的示数为1342.8kW·h,故小明家5月初至
月初消耗的电能是W=1342.8kW·h
222.8kW·h=120kW·h,故B错误;根据表盘
参数可知:小明家所有用电器同时工作,总功率不
得超过P=U=220V×20A=4400W=4.4kW
故C正确;电能表的转盘转300r消耗的电能为
300
kW·h
1200
kW·h=0.25kW·h,则用
W0.25kw·h
电器的总功率P
5kW,故
D错误
答案】C
考点2电能、电功率、电热的计算

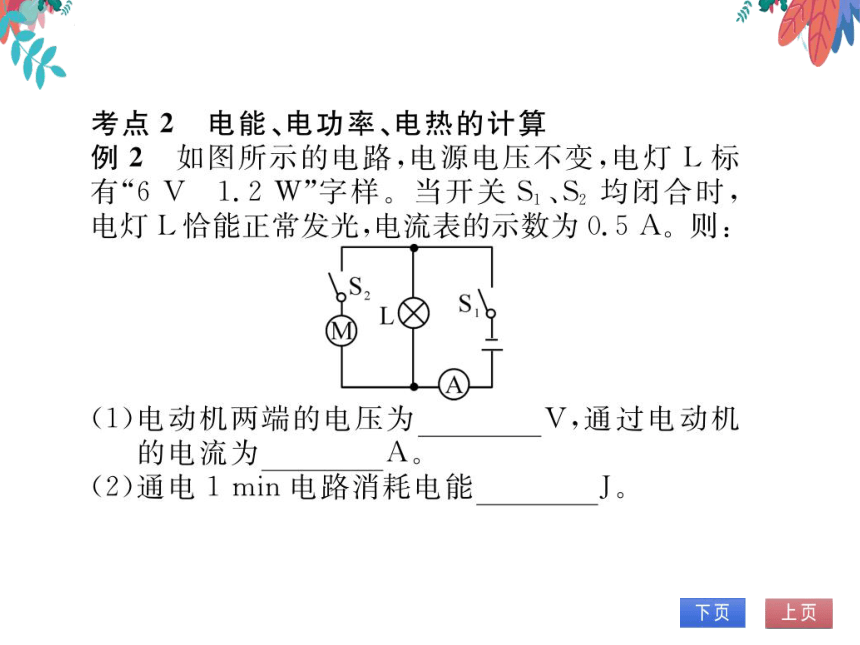

例2如图所示的电路,电源电压不变,电灯L标
有“6V1.2W”字样。当开关S1、S2均闭合时
电灯L恰能正常发光,电流表的示数为0.5A。则:
L
1)电动机两端的电压为
V,通过电动机
的电流为
A
2)通电1min电路消耗电能
解析】本题考查电能的计算。当开关S1、S2均
闭合时,电灯L和电动机M并联,电灯L恰能正
常发光,说明此时小灯泡、电动机和电源两端的
P
电压都是6V,此时小灯泡中的电流I1
2 W
6 V
0.2A,电动机中的电流IM=0.5A
2A=0.3A;通电1min电路消耗的电能W
W1+WM=1.2W×60s+6V×0.3A×60
80
答案
60.3(2)180
考点3家庭电路

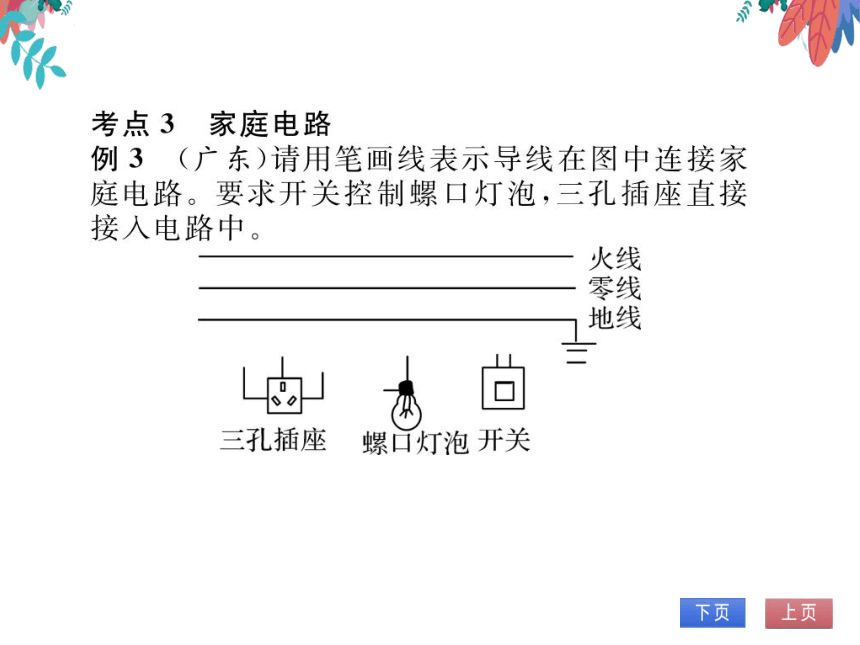

例3(广东)请用笔画线表示导线在图中连接家
庭电路。要求开关控制螺口灯泡,三孔插座直接
接人电路中
火线
零线
地线
孔插座螺口灯泡开关
解析】家庭电路中各用电器均为并联,故插座
与灯泡并联,开关要控制灯泡,则应与灯泡串联
且为确保开关断开时,灯泡不发光及用电安全
开关应接在火线上,三孔插座的接线原则为“左
零右火上接地”
答案】如图所示
火线
零线
地线
孔插座螺口灯泡开关
