【北师大版】物理九年级全册 第13章 专题五 动态电路 习题课件

(共20张PPT)
专题五动态电路

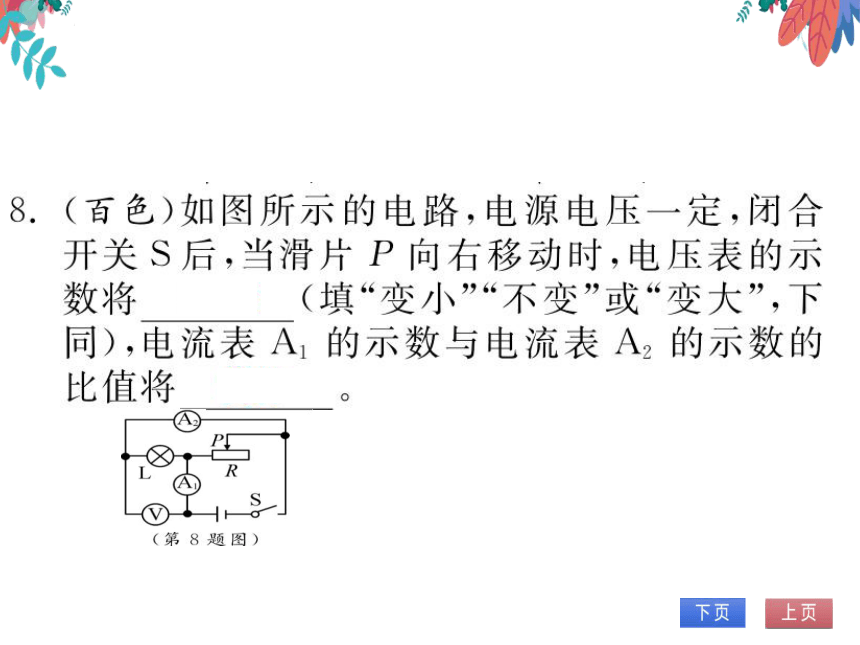

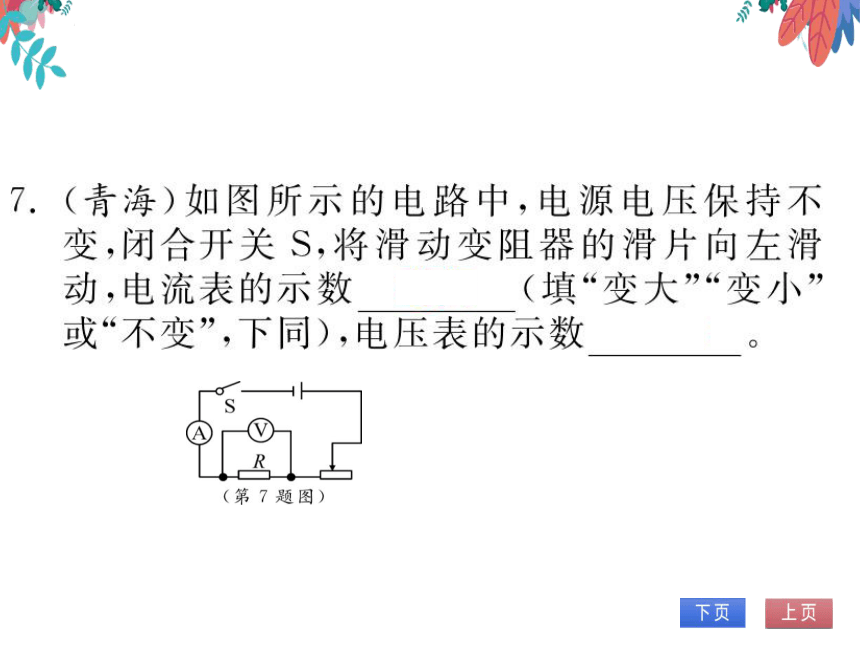

类型1滑动变阻器引起的动态电路
(重庆)如图所示的电路中,电源电压保持不
变,闭合开关S,灯泡L发光,移动滑动变阻器
的滑片P,下列说法正确的是
C A
A.向右移动滑片P,电流表的示数减小,电压
表的示数增大
B.向右移动滑片P,电流表的示数增大,电压
表的示数减小
C.向左移动滑片P,电流表的示数减小,电压
表的示数减小
D.向左移动滑片P,电流表的示数增大,电压
表的示数增大
P
R
(第1题图)
分类强化训练

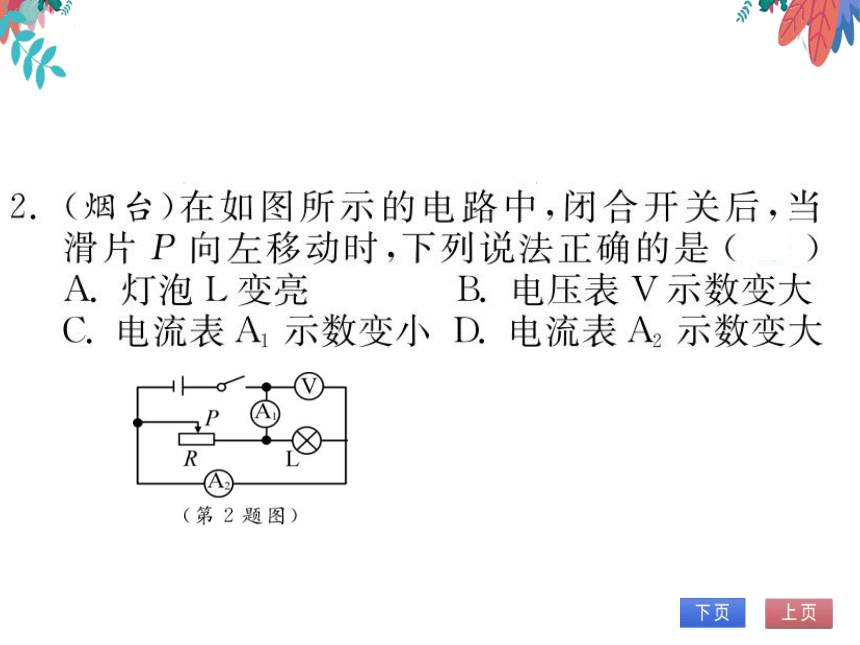

(烟台)在如图所示的电路中,闭合开关后,当
滑片P向左移动时,下列说法正确的是(
A.灯泡L变亮
B.电压表V示数变大
C.电流表A1示数变小D.电流表A2示数变大
R
(第2题图)

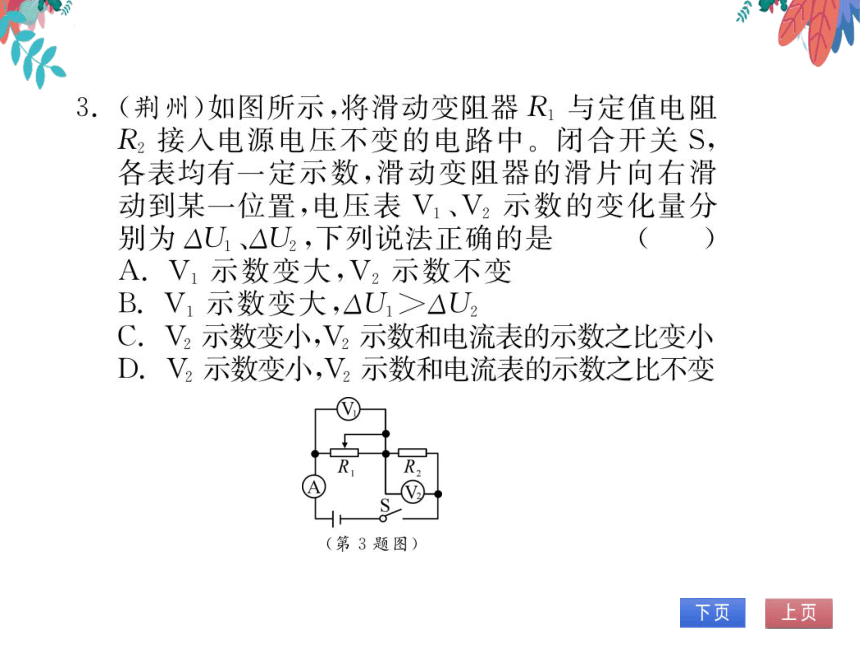

3.(荆州)如图所示,将滑动变阻器R1与定值电阻
R2接入电源电压不变的电路中。闭合开关S
各表均有一定示数,滑动变阻器的滑片向右滑
动到某一位置,电压表Ⅴ1、V2示数的变化量分
别为△U1、△U2,下列说法正确的是
A.V1示数变大,V2示数不变
B.V1示数变大,△U1>△U
C.V2示数变小,V2示数和电流表的示数之比变小
D.V2示数变小,V2示数和电流表的示数之比不变
R
R
2
(第3题图)

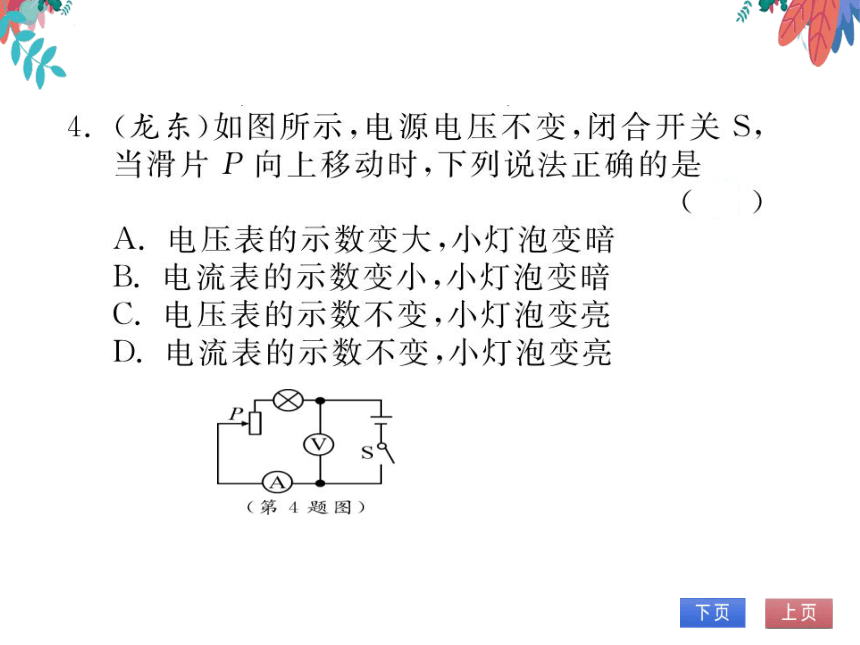

(龙东)如图所示,电源电压不变,闭合开关S
当滑片P向上移动时,下列说法正确的是
A.电压表的示数变大,小灯泡变暗
B.电流表的示数变小,小灯泡变暗
电压表的示数不变,小灯泡变亮
D.电流表的示数不变,小灯泡变亮
P
S
(第4题图

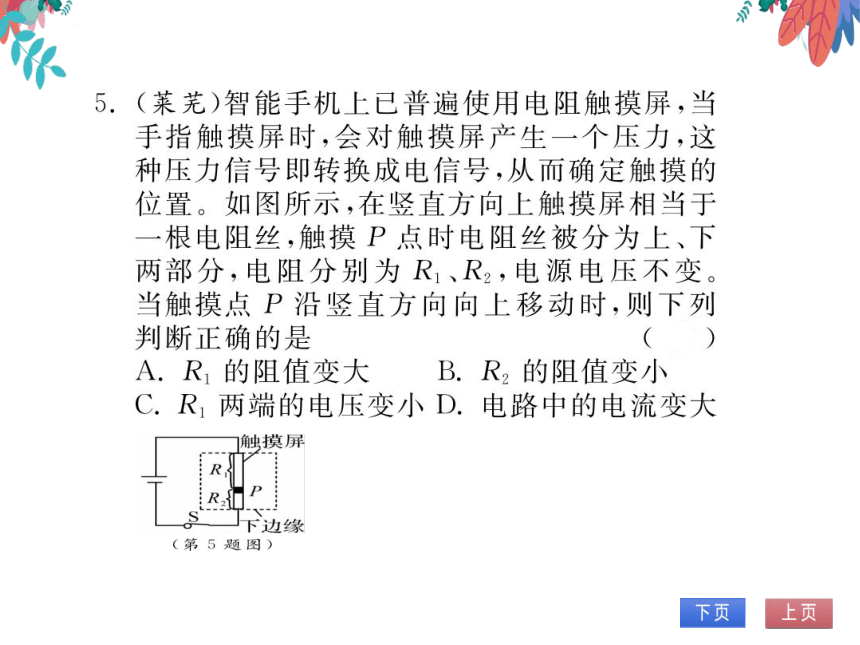

莱芜)智能手机上已普遍使用电阻触摸屏
手指触摸屏时,会对触摸屏产生一个压力,这
种压力信号即转换成电信号,从而确定触摸的
位置。如图所示,在竖直方向上触摸屏相当于
根电阻丝,触摸P点时电阻丝被分为上、下
两部分,电阻分别为R1、R2,电源电压不变
当触摸点P沿竖直方向向上移动时,则下列
判断正确的是
A.R1的阻值变大B.R2的阻值变小
C.R1两端的电压变小D.电路中的电流变大
触摸屏
RR
2
下边缘
(第5题图

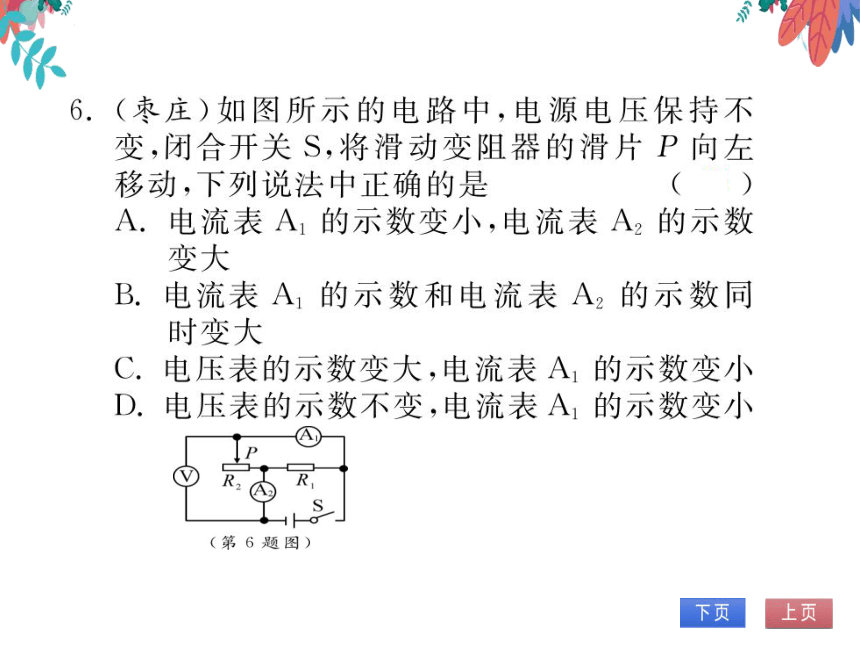

6.(枣庄)如图所示的电路中,电源电压保持不
变,闭合开关S,将滑动变阻器的滑片P向左
移动,下列说法中正确的是
A.电流表A1的示数变小,电流表A2的示数
变大
B.电流表A1的示数和电流表A2的示数同
时变大
C.电压表的示数变大,电流表A1的示数变小
D.电压表的示数不变,电流表A1的示数变小
