【北师大版】物理九年级全册 第14章 整理与复习 习题课件

(共20张PPT)
考点1磁场及其方向

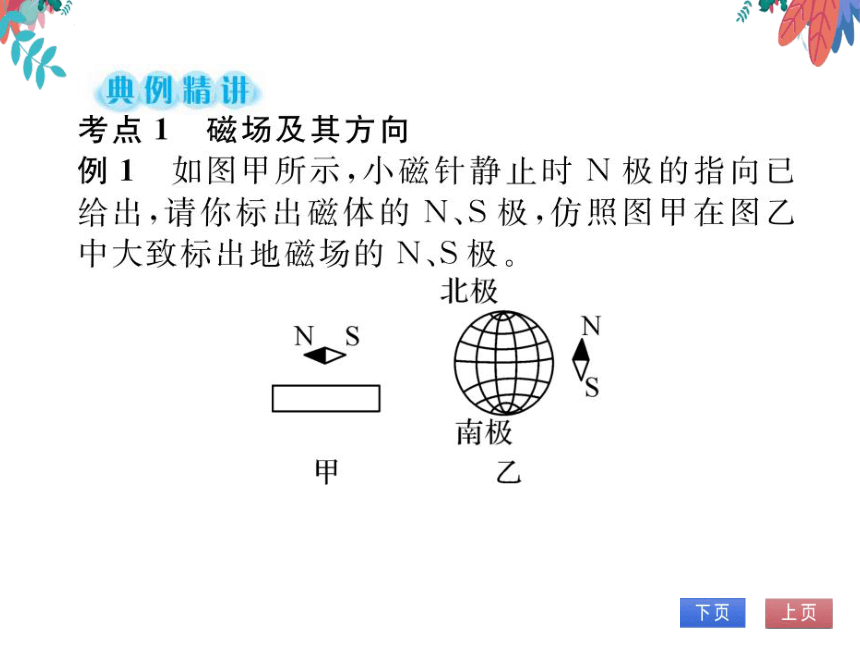

例1如图甲所示,小磁针静止时N极的指向已
给出,请你标出磁体的N、S极,仿照图甲在图
中大致标出地磁场的N、S极
北极
南极
解析】过小磁针所在的位置画一条磁感线,根
据小磁针N极的指向确定磁感线的方向,再根据
磁体外部的磁感线总是从磁体的N极出来,回到
极,从而确定磁体的N、S极,再类比图甲确定
地磁场的N、S极。
答案】如图所示。
S北极
N南极
考点2电磁铁及其应用

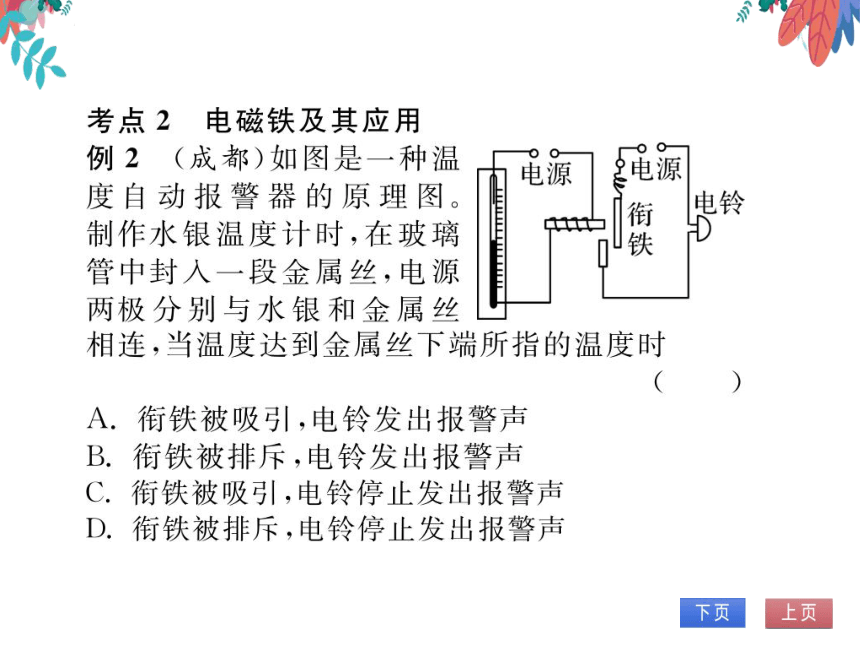

例2(成都)如图是一种温
电源电源
度自动报蓍器的原理图
制作水银温度计时,在玻璃
衔[电铃
铁
管中封入一段金属丝,电源
两极分别与水银和金属丝
相连,当温度达到金属丝下端所指的温度时
A.衔铁被吸引,电铃发出报警声
B.衔铁被排斥,电铃发出报警声
考点3电动机与发电机

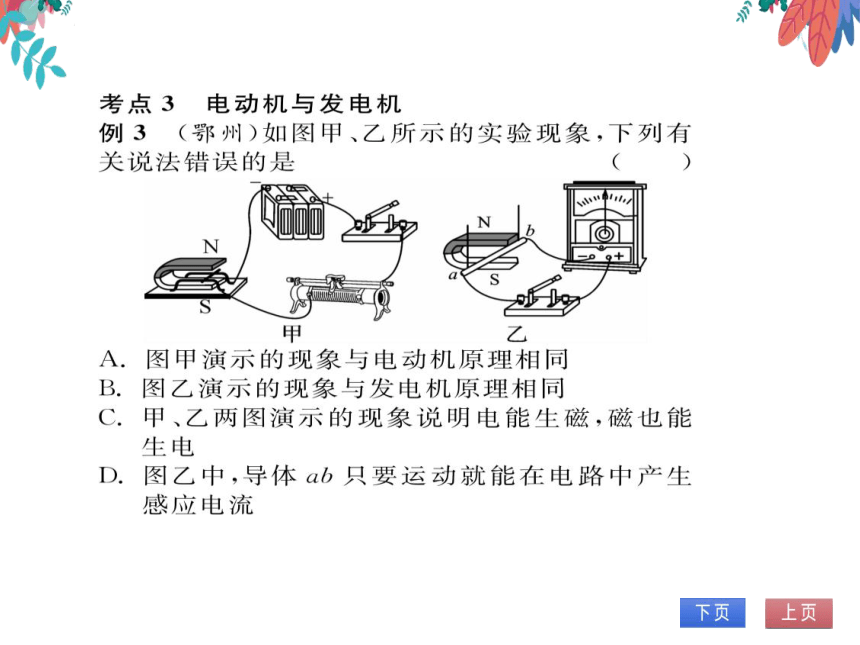

例3(鄂州)如图甲、乙所示的实验现象,下列有
关说法错误的是
S
z
甲
A.图甲演示的现象与电动机原理相同
B.图乙演示的现象与发电机原理相同
C.甲、乙两图演示的现象说明电能生磁,磁也能
生电
).图乙中,导体ab只要运动就能在电路中产生
感应电流
解析】图甲电路中有电源,研究通电导体在磁
场中受力,与电动机原理相同,A正确。图乙所
示装置,当金属棒ab在磁场中做切割磁感线运动
时,电路中就会产生感应电流,是电磁感应装
与发电机原理相同,B正确。图甲说明通电导体
的周围产生磁场,该磁场与磁体的磁场相互作用
产生力,说明电能生磁;图乙为电磁感应现象,说
明磁也能生电,C正确。图乙中,导体ab只有做
切割磁感线运动,才能在电路中产生感应电流,D
错
答案】D

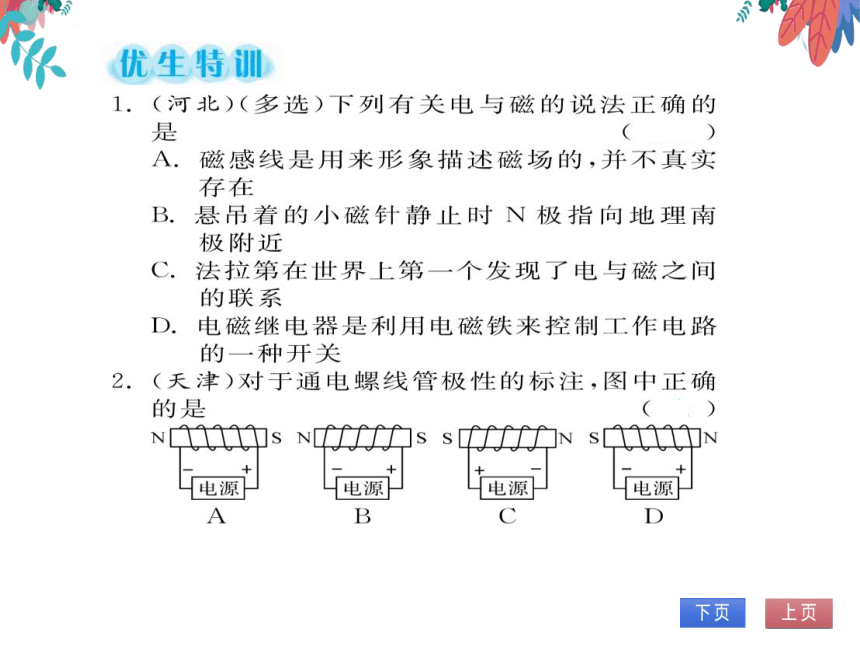

(河北)(多选)下列有关电与磁的说法正确的
是
CAD
A.磁感线是用来形象描述磁场的,并不真实
存在
B.悬吊着的小磁针静止时N极指向地理南
极附近
法拉第在世界上第一个发现了电与磁之间
的联系
D.电磁继电器是利用电磁铁来控制工作电路
的一种开关
2.(天津)对于通电螺线管极性的标注,图中正确
的是
N[IIHs N[IIIS S[IIN S[H
电源
电源
电源
电源
甲
a s

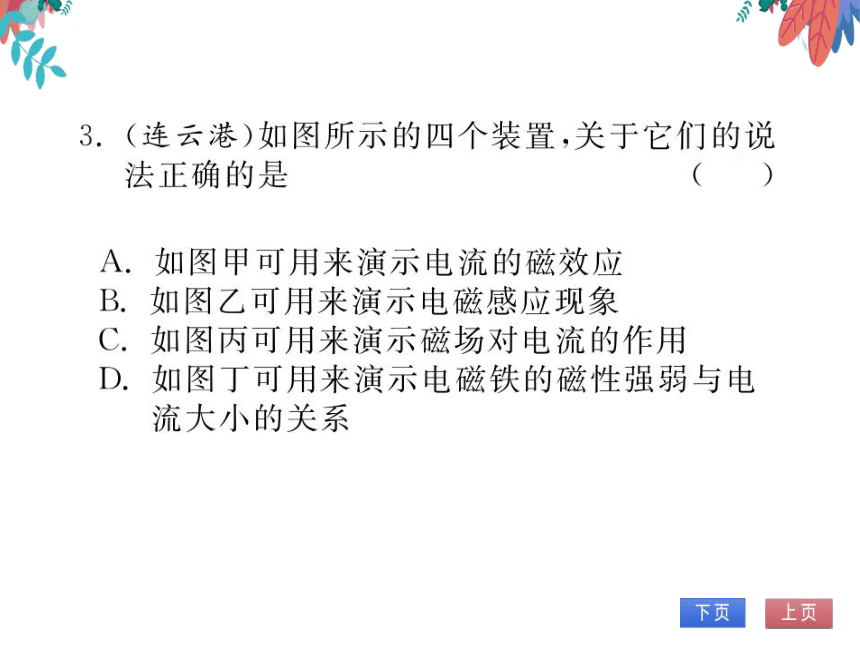

4.(辽阳)有一种用于计算自行车骑行速度的矿
表,它的计数装置如图所示,主要由安装于前
轮车辐条上的磁铁和前叉上的感应线圈组成
车轮旋转时,感应线圈便可以捕捉到磁铁通过
时带来的信息。下列设备与其工作原理相似
的是
A.动圈式话筒
B.扬声器
指南针
D.电磁继电器
