【北师大版】物理九年级全册 第14章 专题七 电磁作图 习题课件

(共17张PPT)

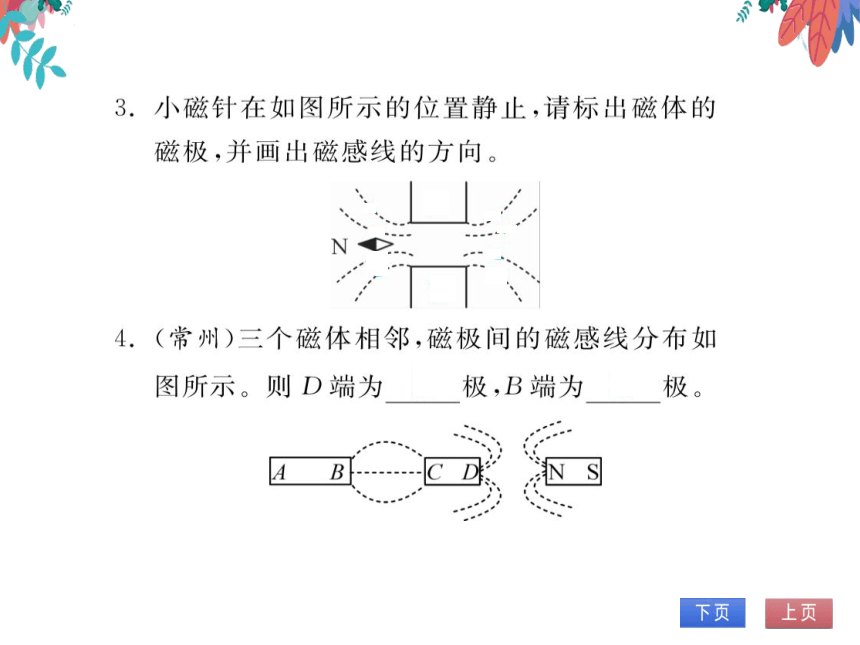

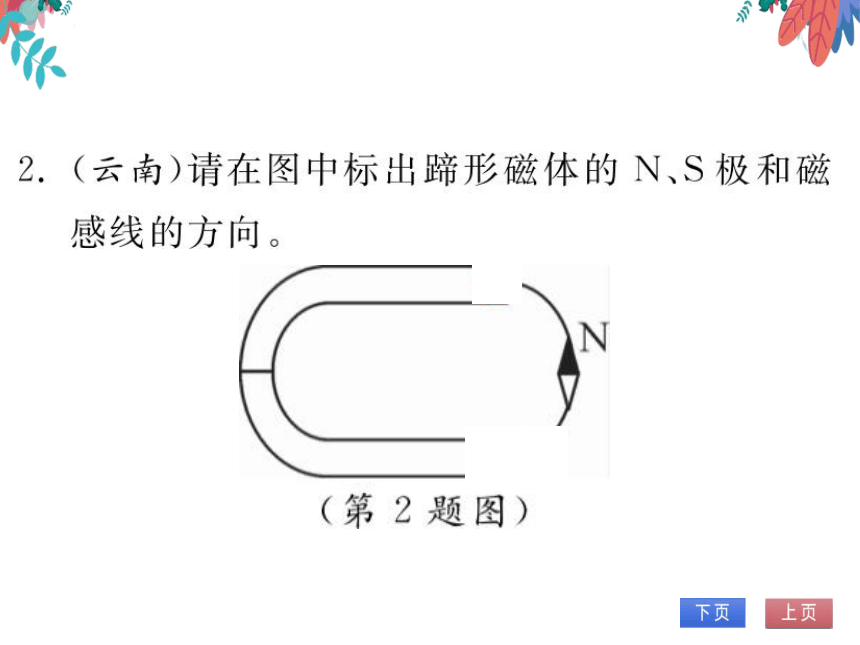

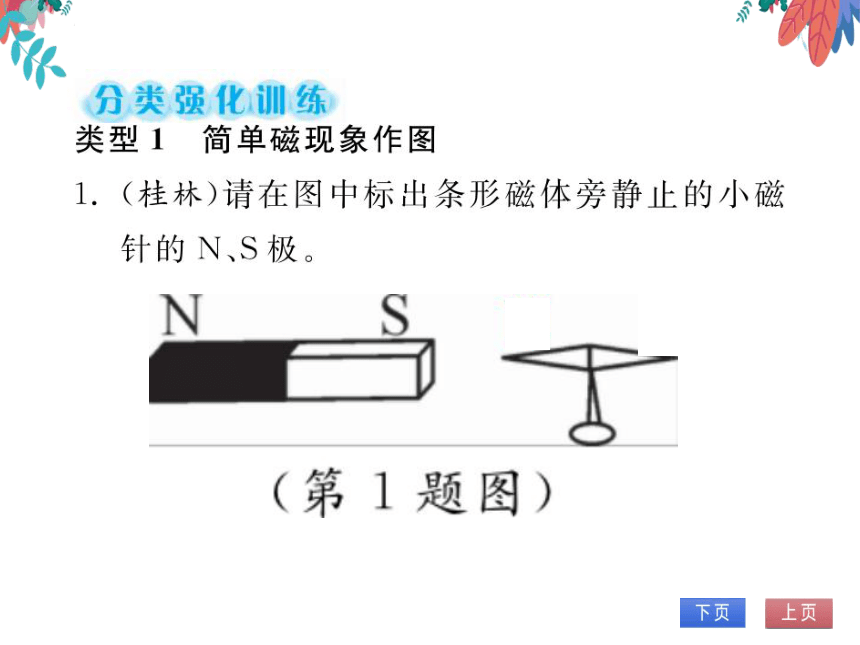

3.小磁针在如图所示的位置静止,请标出磁体的
磁极,并画出磁感线的方向
4.(常州)三个磁体相邻,磁极间的磁感线分布如
图所示。则D端为N极,B端为N极
(岳阳)根据通电螺线管的N、S极和磁感线形
状,在图中标出磁体A的N极、磁感线方向
(任选一根标出即可)和电源的“+”“—”极
s
电源
(铁岭)如图所示,小磁针静止在甲、乙两个电
磁铁之间。请标出小磁针的N极、乙电磁铁
电源的“十”“—”极和磁感线的方向。
电源

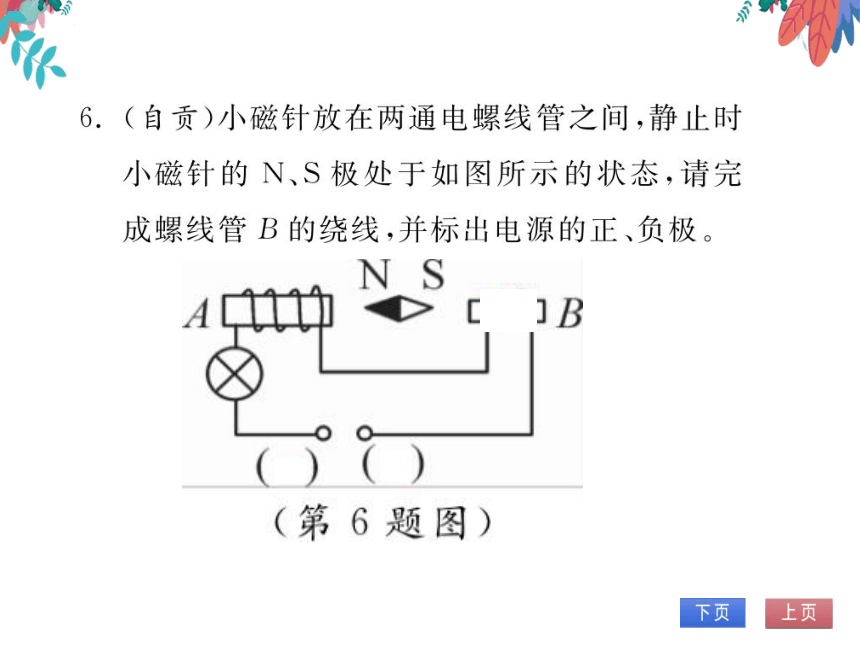

9.(通辽)如图所示,请标出通电螺线管磁感线的
方向和旁边悬挂的条形磁体的N、S极
10.(黔东南)电磁铁通电时,小磁针静止时的指
向如图所示,请标出电磁铁的北极和线圈的
绕向
类型3电磁综合作图
1.(遵义)如图所示,开关S閉合,发现弹簧缩
短,小磁针旋转到图中所示位置静止,请在图
中括号内标出电源的正、负极和小磁针的
极。(电源正极用“+”,负极用“-”表示)
R
电源
2.(天水)如图所示,开关闭合时,电磁铁上端为
N极,下端为S极,在图中括号内标出控制电
路电源的正、负极,并将工作电路图连接完
整。要求:开关闭合时,电动机转,小灯泡不
亮;开关断开时,小灯泡亮,电动机不转
电源
3.(朝阳)将图中的螺线管连入你设计的电路
中,要求:(1)能改变通电螺线管磁性的强弱,
而且小磁针静止时如图所示(提示:把电源和
滑动变阻器的符号画在虚线框内);(2)画出
条经过小磁针的磁感线,并标明方向
4.请用笔画线表示导线连接实物图,要求:当滑
片向左移动时,通电螺线管的磁性增强且小
磁针静止时的指向如图所示
上乙
如图所示,请将通电螺线管、滑动变阻器接入
电路中,使开关闭合后,通电螺线管与条形磁
体相互排斥,滑动变阻器的滑片向左移动时
弹簧的长度变短,并标出通电螺线管的
N极
如图是“自动水位显示器”的电路图。当水位
未到达金属块B时,绿灯亮;当水位到达B
时,红灯亮。请根据以上要求,用笔画线表示
导线,完成工作电路的连接
衔铁
电磁铁
电源
电源
作电路
7.小华到河边游玩,在河中发现如图甲所示的
装置,顺着导线小华来到河边的一个小屋,在
屋内发现了如图乙所示的小装置。屋里的叔
叔告诉小华,这两个装置组成了防汛报警器
请你在两图中把电路连接起来。
K
水面
B
电源
电源
给你如图所示的器材,请你设计一个温度自
动报警器,要求:正常情况下灯亮,铃不响,温
度升高到一定程度时,铃响,灯不亮
