【北师大版】物理九年级全册 11.8 变阻器 习题课件

(共16张PPT)

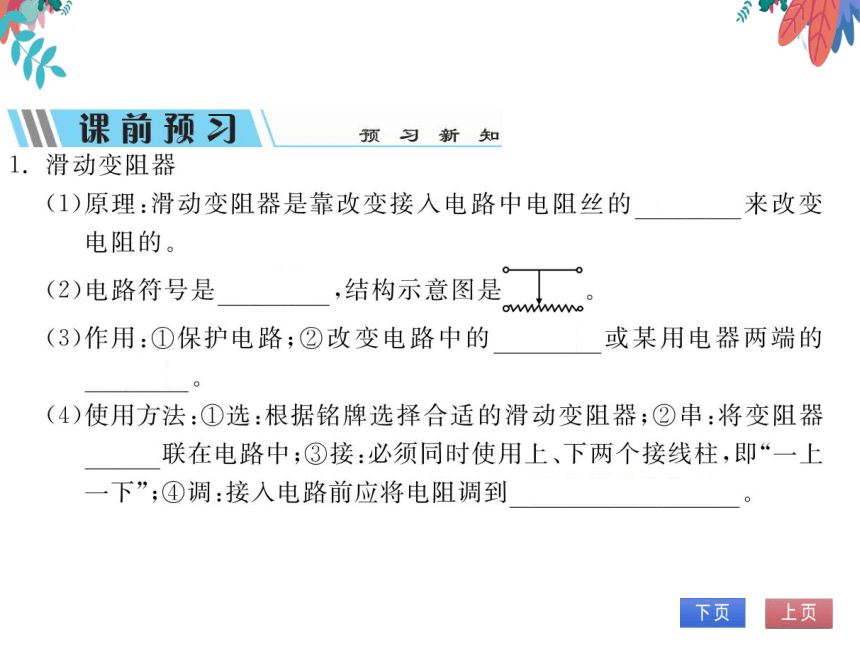

滑动变阻器
(1)原理:滑动变阻器是靠改变接入电路中电阻丝的长度来改变
电阻的
(2)电路符号是与,结构示意图是
(3)作用:①保护电路;②改变电路中的电流或某用电器两端的
电压
(4)使用方法:①选:根据铭牌选择合适的滑动变阻器;②串:将变阻器
串联在电路中;③接:必须同时使用上、下两个接线柱,即“一上
下”;④调:接入电路前应将电阻调到阻值最大的位置
知识点1滑动变阻器

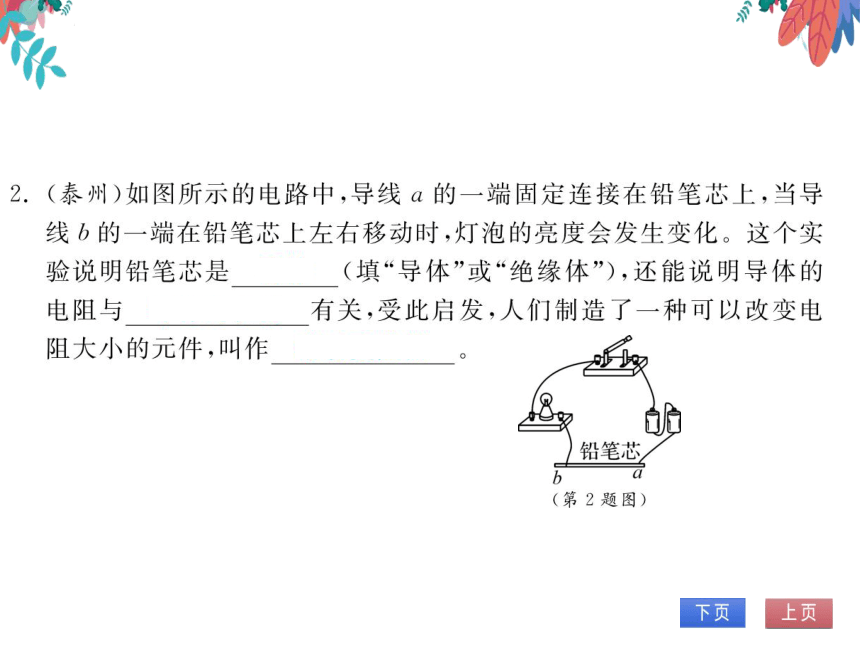

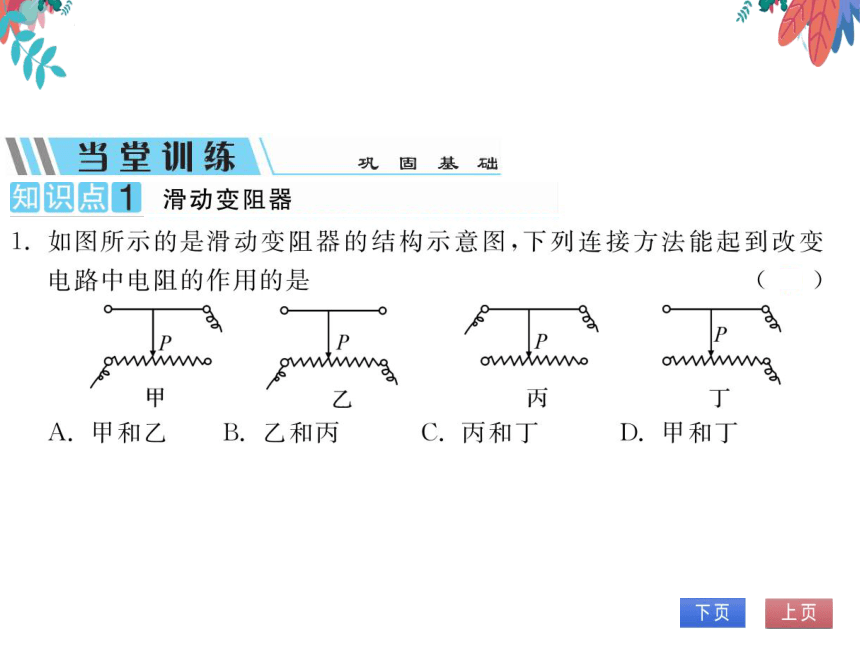

如图所示的是滑动变阻器的结构示意图,下列连接方法能起到改变
电路中电阻的作用的是
甲
丙
A.甲和乙B.乙和丙
C.内和丁
D.甲和丁

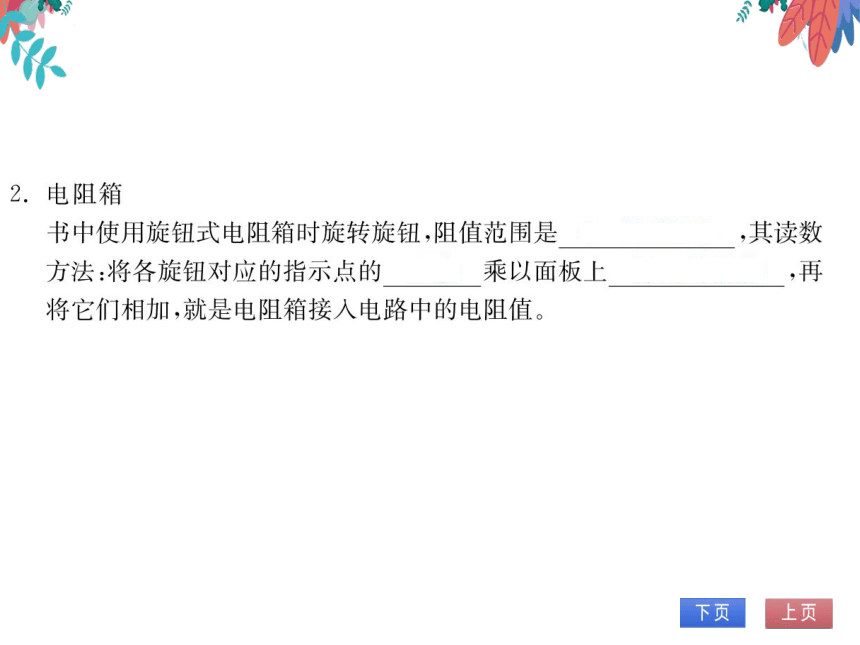

知识点2电阻箱

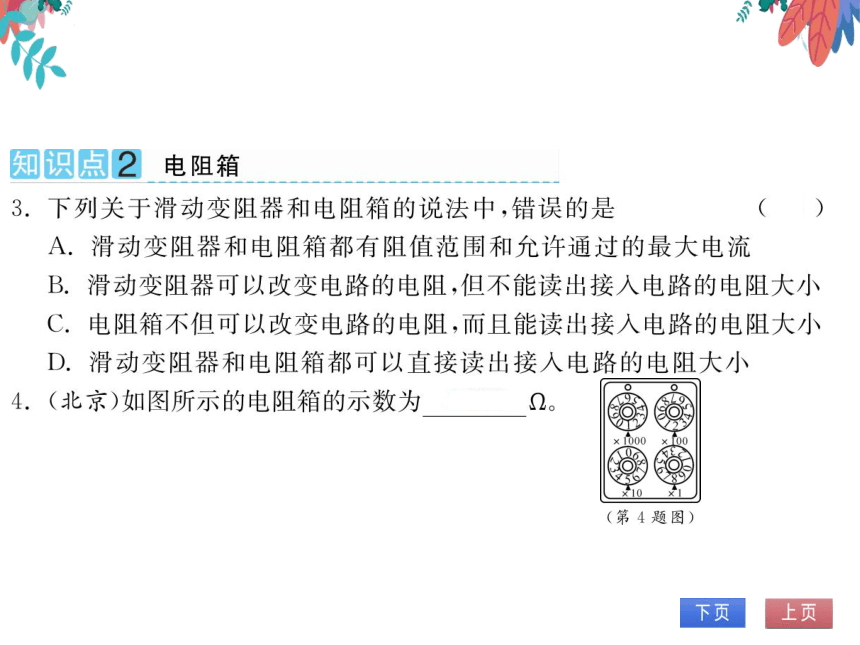

下列关于滑动变阻器和电阻箱的说法中,错误的是
A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C.电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
4.(北京)如图所示的电阻箱的示数为125892

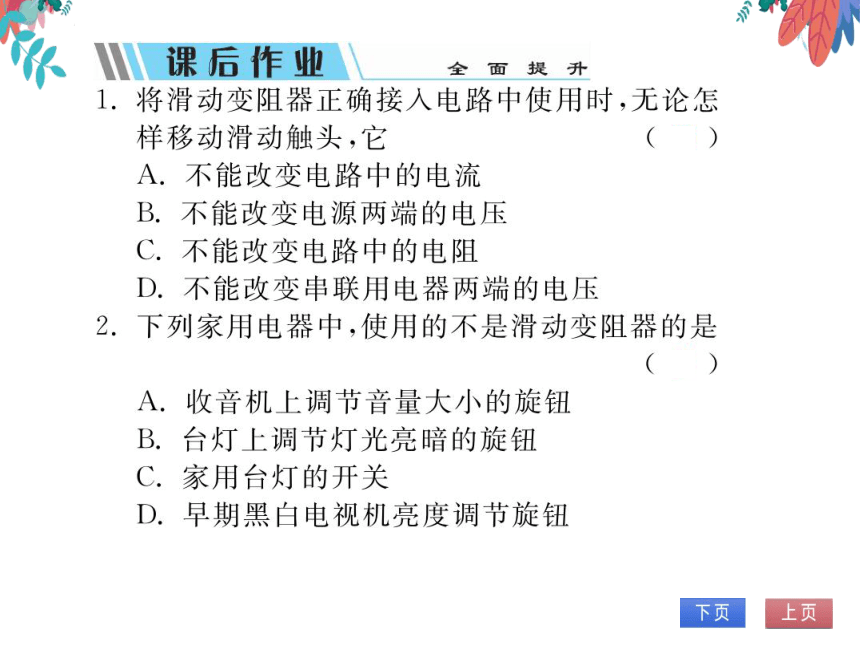

将滑动变阻器正确接入电路中使用时,无论怎
样移动滑动触头,它
B
A.不能改变电路中的电流
B.不能改变电源两端的电压
不能改变电路中的电阻
D.不能改变串联用电器两端的电压
下列家用电器中,使用的不是滑动变阻器的是
A.收音机上调节音量大小的旋钮
B.台灯上调节灯光亮暗的旋钮
C.家用台灯的开关
D.早期黑白电视机亮度调节旋钮
图所示为滑动变阻器的结构和连入电路情
况示意图,当滑片向右滑时,连入电路的电阻
变小的为
( A
---O
4.如图所示,闭合开关S,滑动变阻器的滑片P
在向左移动的过程中,电路中的电流变大。则
电路与滑动变阻器的连接方式正确的是
M N
A.M连C,N连DB.M连A,N连B
C.M连C,N连AD.M连C,N连B
如图所示,当滑动变阻器的滑片P向右滑动
时,下列说法正确的是
B
A.灯L变亮,电压表Ⅴ的示数变大
B.灯L变暗,电压表V的示数不变
C.灯L变亮,电压表Ⅴ的示数变小
D.灯L变暗,电压表Ⅴ的示数变大
指的刻度,就能知道油箱内油量的多少,则
C B
R
滑杆油量表
R
浮子
O
A.油量增加,R增大,油量表指针偏转变小
B.油量增加,R减小,油量表指针偏转变大
C.油量增加,R增大,油量表指针偏转变大
D.油量增加,R减小,油量表指针偏转变小
8.如图所示是插入式电阻箱的结构示意图。它
的最大电阻值是15g,图中A、B两个接线
柱之间的电阻值是7
B
carob a0 70088
00
5Q
O
2 Q2
如图所示是有四个接线柱的滑动变阻器,
A、D端接入电路时,滑片P向右移动时,接入
电路中的阻值将增大(填“增大”减小”或
“不变”,下同);当A、B端接入电路时,滑片P
向左移动,接入电路中的阻值将不变
