【沪科版】物理九年级全册 14.2 让电灯发光 习题课件

(共19张PPT)
课前预习
颍习新知
用导线将电源、用电器、开关等连接成一个电流流通的
回路时,便组成了一个电路。在这个电路中,电池是电路的电源,它
供给电路电能;电灯是用电器,开关可将电路连通或断开

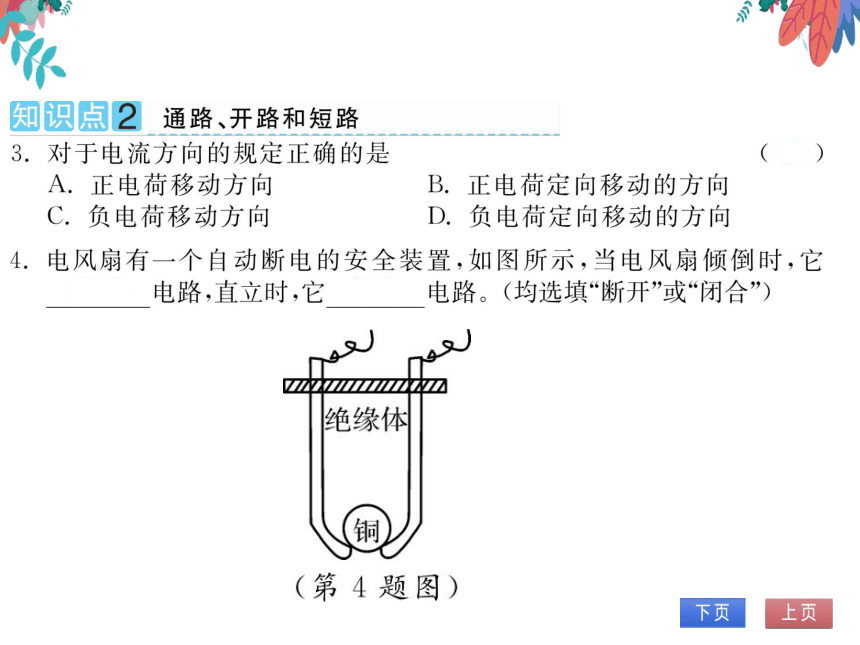

物理学上规定:正电荷定向移动的方向为电流的方向
处处连通的电路叫通路;在某处断开的电路叫开路;不经过
用电器而直接将电源两极用导线连通的电路叫短路
般情况
下短路是绝对不允许的
当堂训练
巩固基

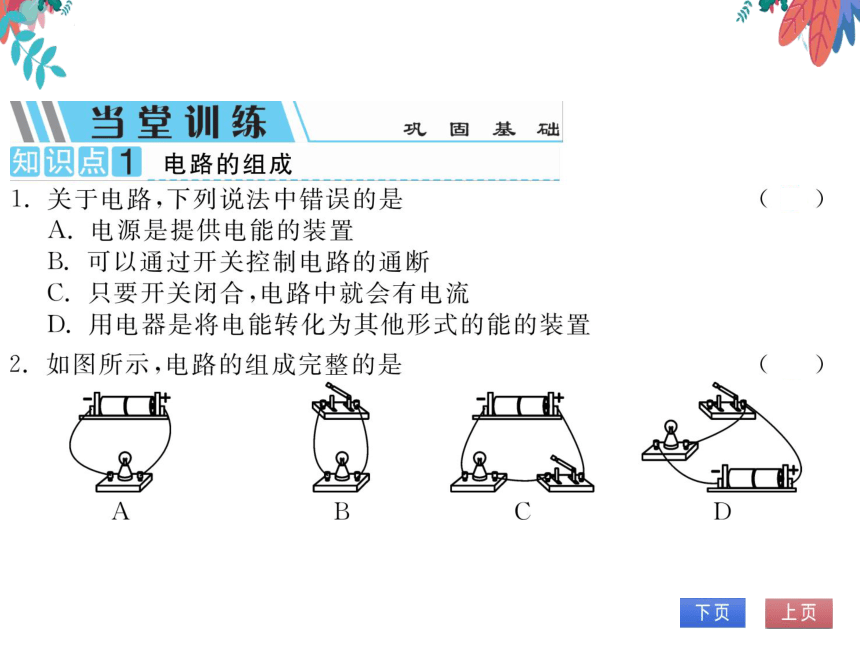

知识点1电路的组成
关于电路,下列说法中错误的是
A.电源是提供电能的装置
B.可以通过开关控制电路的通断
只要开关闭合,电路中就会有电流
D.用电器是将电能转化为其他形式的能的装置
如图所示,电路的组成完整的是

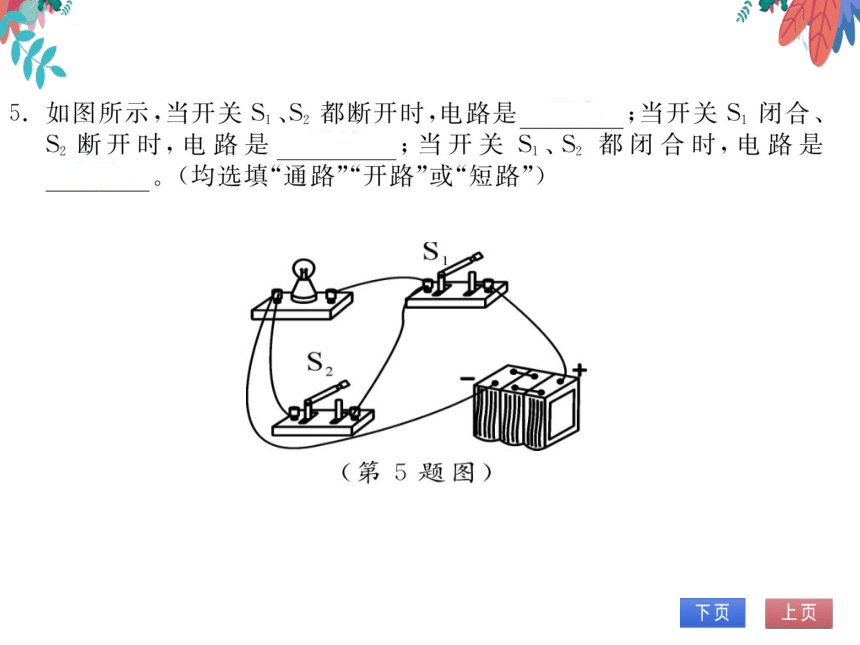

(第5题图

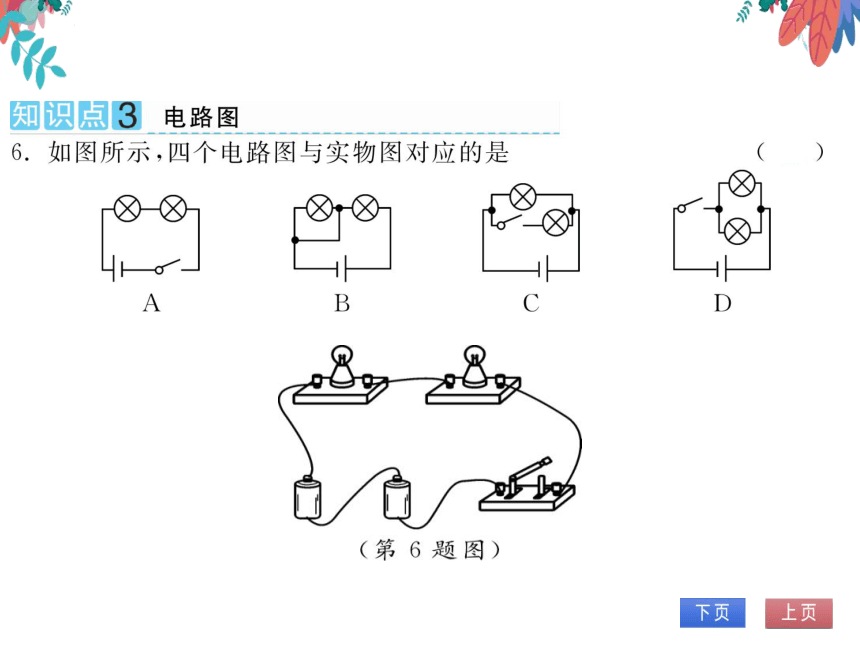

知识点3电路图
如图所示,四个电路图与实物图对应的是
B
(第6题图
用规定的符号画出下列实物的电路图
画
课后作业
全面提升
以下电路图及电流方向正确的是
B
如图所示是物理兴趣小组的同学尝试的几种
使小灯泡发光的连接方式,你认为小灯泡不能
发光的是
我们平时不允许发生电源短路,这是因为在电
源短路时
A.电源中没有电流通过
B.用电器中有很大的电流通过,容易烧坏
C.电源有很大电流通过
D.电源正常工作,但用电器不能正常工作
如图所示,开关S闭合时,可能发生的现象是
B
A.L1、L2均不发光
B.I1不发光,L2发光
C.L1发光,L2不发光
D.L1、L2均发光
按如图所示的电路连接,可能发生的情况是
A.S、S2都闭合时短路
B.S1闭合、S2断开时,灯不会亮
C.S1断开、S2闭合时短路
D.S1、S2都断开时,灯会亮
(第5题图)
如图所示,若开关闭合后,灯L1、L2均不亮,
华同学用导线检查电路故障,当她将导线接在
L1两端时,两灯都不亮,将导线接在灯L2两
端时,L1亮而L2不亮。由此可以判断(D
A.灯L1短路
B.灯L2短路
C.灯L1断路
D.灯L2断路
第6题图)
第8题图)
阳图所示电路,闭合开关,小灯泡和LED灯发
光;如果用一根导线接到小灯泡两端,小灯泡
不能(选填“能”或“不能”)发光,原因是小
灯泡被短路(选填“开路”“通路”或“短
路
第9题图)
0.请在图中连接电子门铃的电路,并在右边方
框内画出它的电路图。电子门铃可以用
电子门铃”这样的符号代表
电子门铃
超越自我
11.如图所示,在一根横跨河流两岸的硬塑料管
内穿有三根完全相同的电线。为了辨别哪两
线头为同一根导线的两端,可以用图示的
测通器来测试,其操作过程如下
