【沪科版】物理九年级全册 15.1 电阻和变阻器 第2课时 变阻器 习题课件

(共17张PPT)

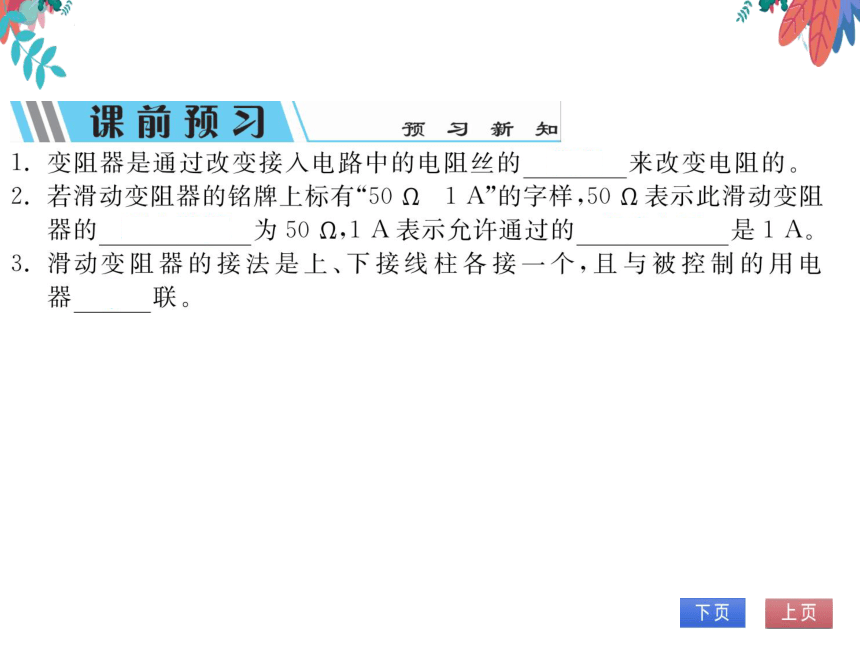

课前预习
颍习新知
变阻器是通过改变接入电路中的电阻丝的长度来改变电阻的。
若滑动变阻器的铭牌上标有“50Ω1A”的字样,50Ω表示此滑动变阻
器的最大阻值为509,1A表示允许通过的最大电流是1A
3.滑动变阻器的接法是上、下接线柱各接一个,且与被控制的用电
器串联

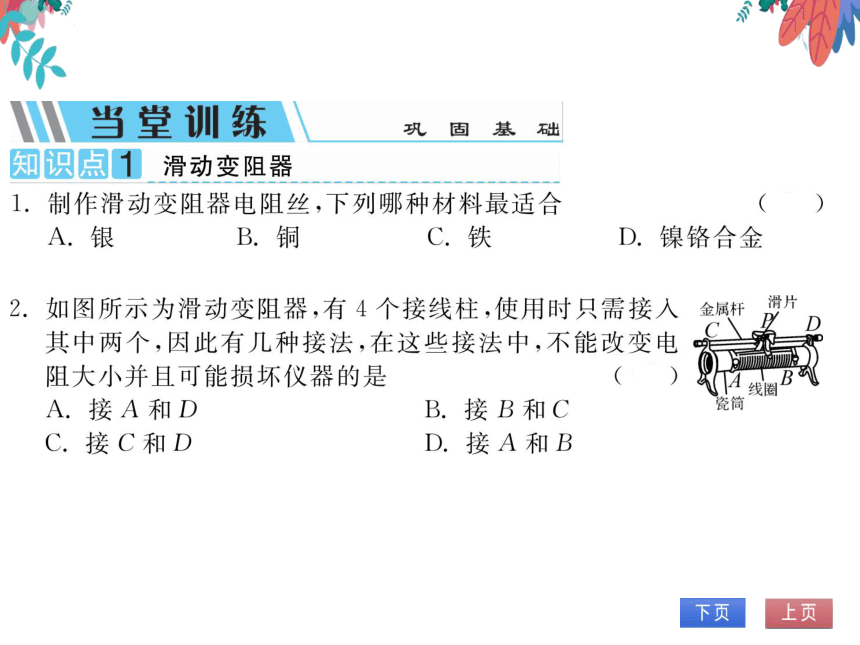

如图所示为滑动变阻器,有4个接线柱,使用时只需接入金杆洪9
其中两个,因此有几种接法,在这些接法中,不能改变电
阻大小并且可能损坏仪器的是
AB
线圈
A.接A和D
B.接B和C
瓷筒
C.接C和D
D.接A和B

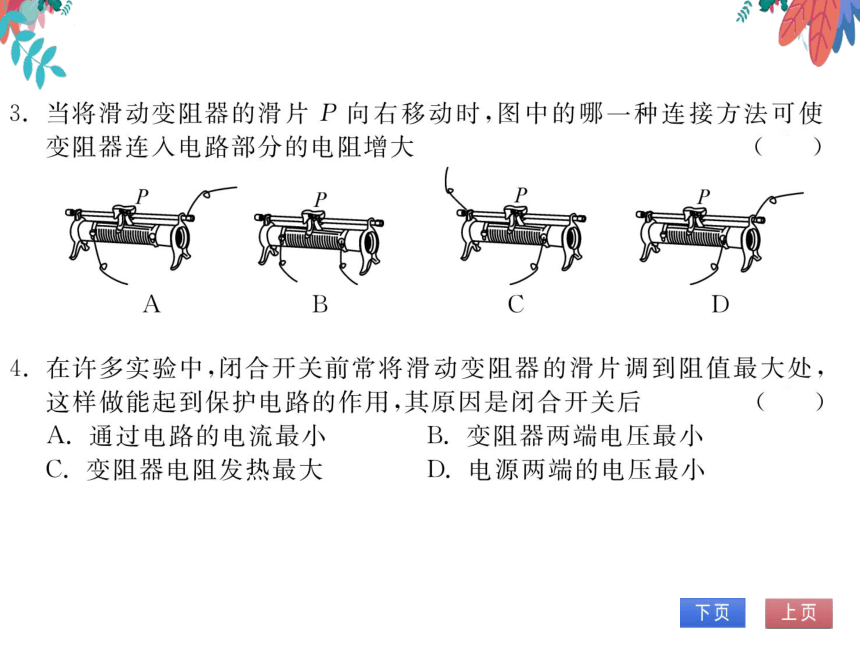

3.当将滑动变阻器的滑片P向右移动时,图中的哪一种连接方法可使
变阻器连入电路部分的电阻增大

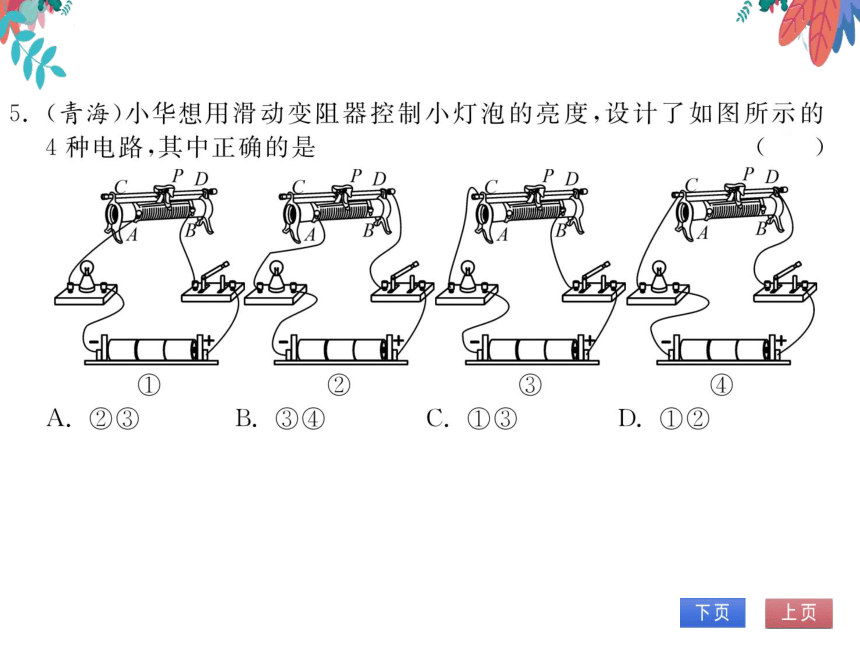

(青海)小华想用滑动变阻器控制小灯泡的亮度,设计了如图所示的
4种电路,其中正确的是

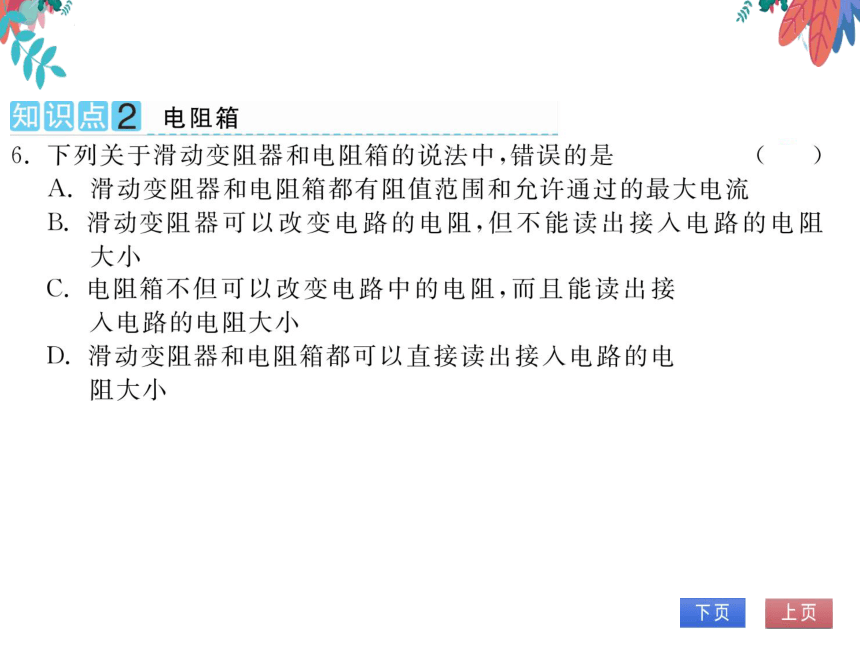

知识点2电阻箱
下列关于滑动变阻器和电阻箱的说法中,错误的是
A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻
大小
课后作业
全面提升
(新疆)如图所示,当滑片P向右移动时,滑动
变阻器连入电路的电阻变小的是
B
D
B
在如图所示的电路中,用滑动变阻器调节灯的
亮度,若要求滑片P向右端滑动时灯逐渐变
亮,则下列接法正确的是
A.M接A,N接BB.M接C,N接D
C.M接C,N接BD.M接A,N接D
M
p B
(第2题图)
3.如图甲所示的电路中,闭合开关后灯泡正常发
光,若在此电路中串联图乙所示的滑动变阻
器,在下列的四种接法中不需要移动滑片就能
使灯最暗的是
A.接a、b接线柱
B.接a、c接线柱
C.接a、接线柱
D.接b、d接线柱
南平)如图所示的两个电路中,电源电压相
等,闭合开关S,当滑动变阻器的滑片P都向
右滑动时,灯泡L1、L2的亮度变化正确的是
A.L1变亮,L2不变B.I1不变,L2变亮
C.L1变暗,L2不变D.I1不变,L2变暗
(广西)如图所示,将一根铅笔芯通过两个夹
接入电路中,当只把右端夹子向左移时,铅笔
芯接入电路的电阻变小,小灯泡变亮。导致铅
笔芯接入电路的电阻变小的主要因素是
A.材料
B.长度
C.温度
D.横截面积
滑动变阻器是通过改变接入电路中电阻丝的
长度来改变电阻的,如图甲所示,当滑片
向C端移动时,它接入电路中的电阻值将
变小(选填“变大”“变小”或“不变”);电阻

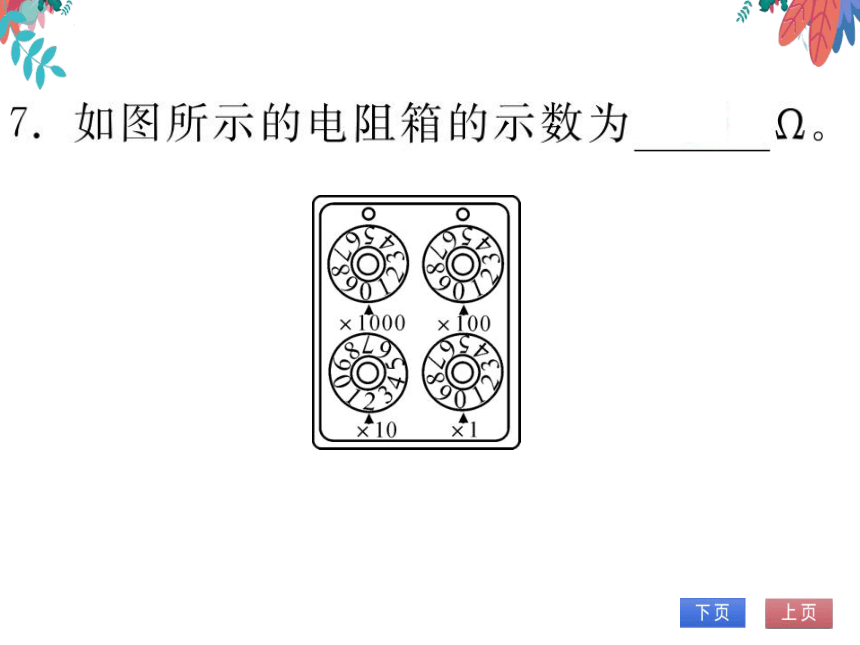

箱是一种能够表示出电阻值的变阻器,如图乙
中电阻箱的读数是162
