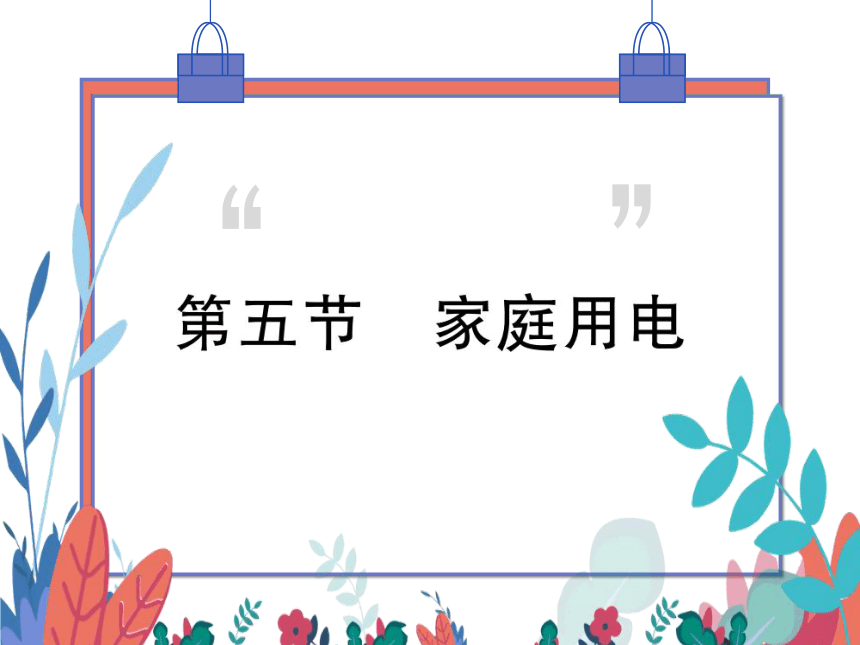

【沪科版】物理九年级全册 15.5 家庭用电 习题课件

(共15张PPT)

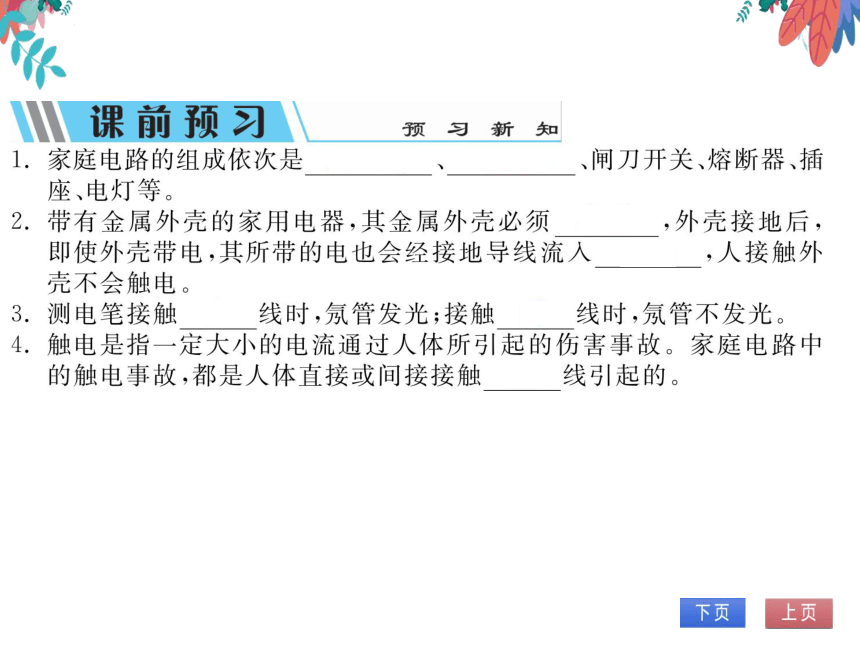

课前预习
颍习新知
家庭电路的组成依次是进户线
电能表、闸刀开关、熔断器、插
座、电灯等
带有金属外壳的家用电器,其金属外壳必须接地,外壳接地后
即使外壳带电,其所带的电也会经接地导线流入大地,人接触外
壳不会触电
3.测电笔接触火线时,氖管发光;接触零线时,氖管不发光
4.触电是指一定大小的电流通过人体所引起的伤害事故。家庭电路中
的触电事故,都是人体直接或间接接触火线引起的
当堂训练
巩固基础

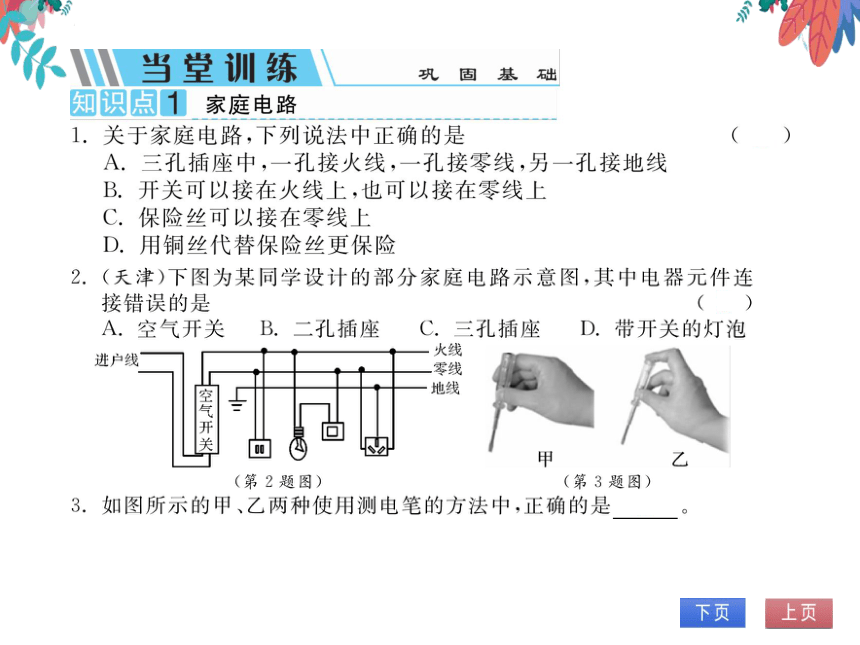

知识点1家庭电路
关于家庭电路,下列说法中正确的是
A.三孔插座中,孔接火线,一孔接零线,另一孔接地线
B.开关可以接在火线上,也可以接在零线上
保险丝可以接在零线上
D.用铜丝代替保险丝更保险
天津)下图为某同学设计的部分家庭电路示意图,其中电器元件连
接错误的是
A.空气开关B.二孔插座
孔插座D.带开关的灯泡
火线
进户线
零线
地线
空气开关
甲
第2题图)
(第3题图)
如图所示的甲、乙两种使用测电笔的方法中,正确的是乙

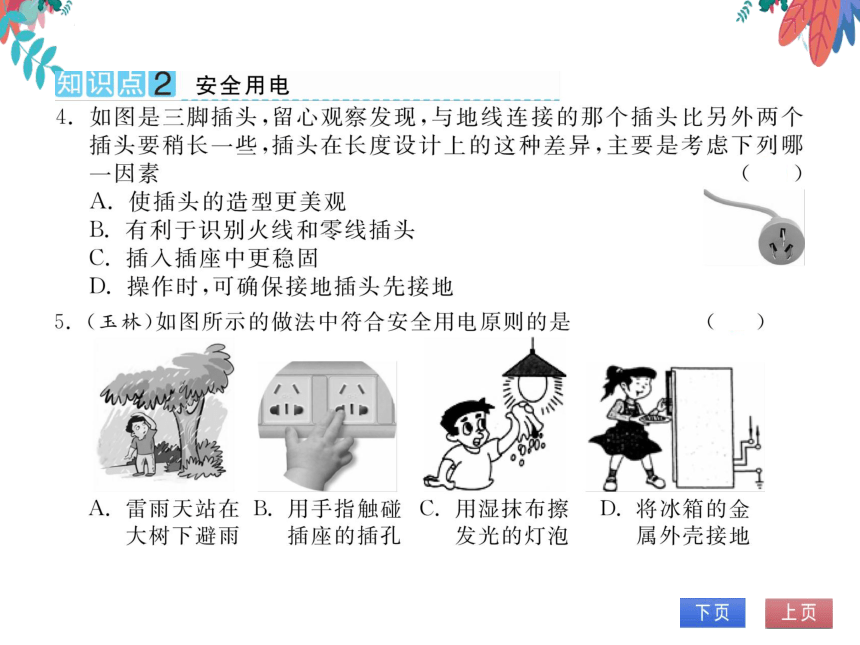

知识点2安全用电
4.如图是三脚插头,留心观察发现,与地线连接的那个插头比另外两个
插头要稍长一些,插头在长度设计上的这种差异,主要是考虑下列哪
因素
使插头的造型更美观
B.有利于识别火线和零线插头
插入插座中更稳固
D.操作时,可确保接地插头先接地
(玉林)如图所示的做法中符合安全用电原则的是
A.雷雨天站在B.用手指触碰C.用湿抹布擦D.将冰箱的金
大树下避雨插座的插
发光的灯泡
属外壳接地

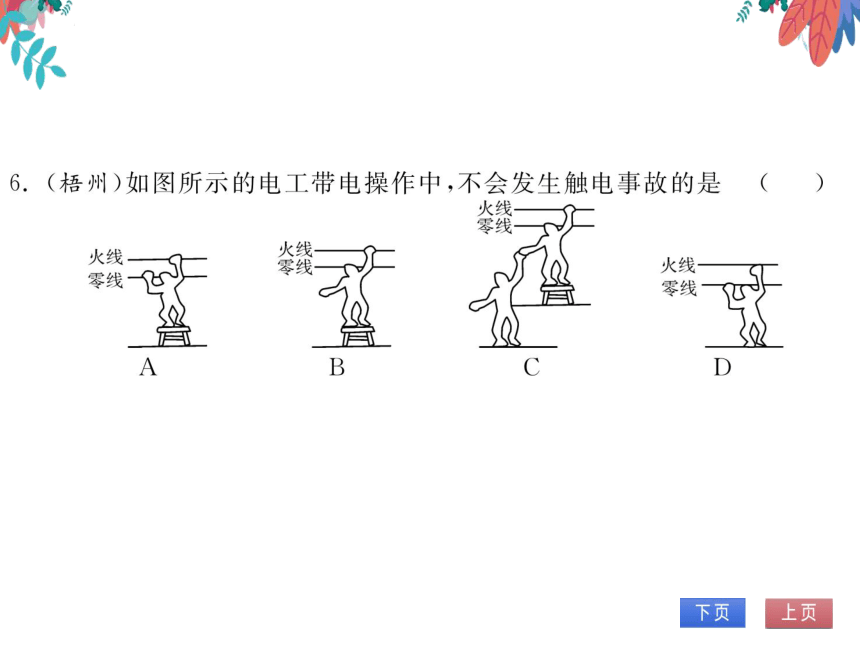

(梧州)如图所示的电工带电操作中,不会发生触电事故的是
火线
零线
火线
零线
火线
零线
零线
B
课后作业
全面提升

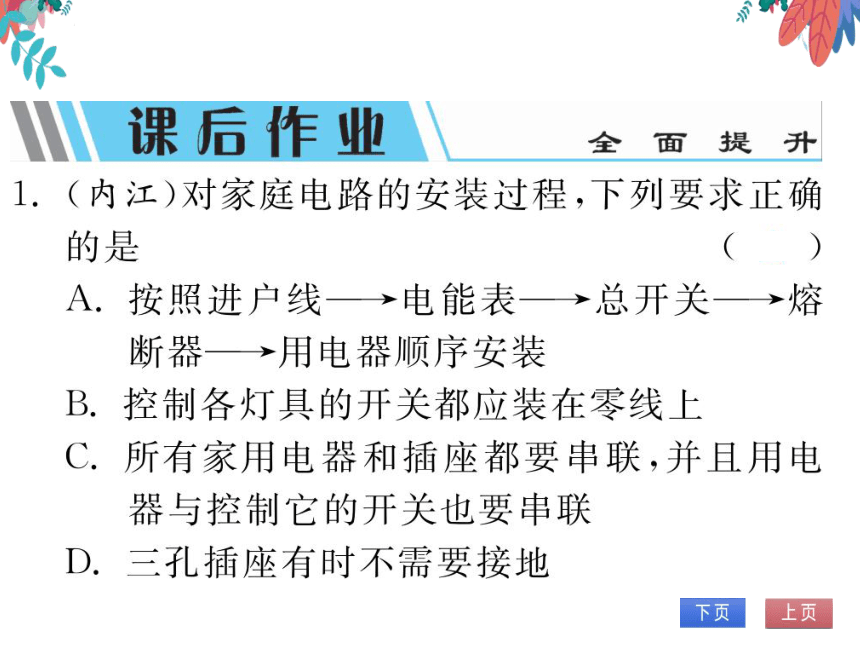

1.(内江)对家庭电路的安装过程,下列要求正确
的是
A
A.按照进户线—>电能表—>总开关—>熔
断器—用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联,并且用电
器与控制它的开关也要串联
D.三孔插座有时不需要接地

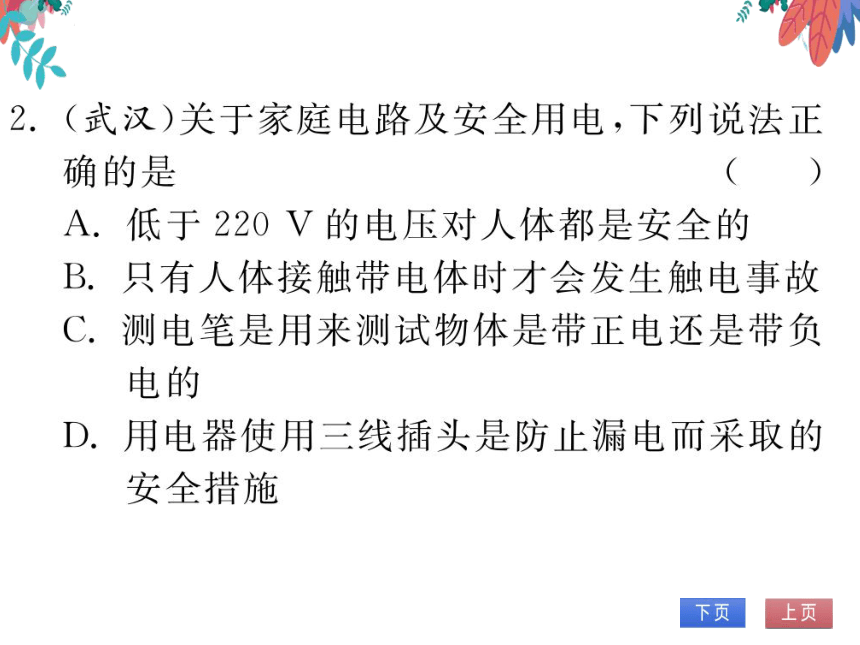

2.(武汉)关于家庭电路及安全用电,下列说法正
确的是
A.低于220V的电压对人体都是安全的
B.只有人体接触带电体时才会发生触电事故
C.测电笔是用来测试物体是带正电还是带负
电的
D.用电器使用三线插头是防止漏电而采取的
安全措施
遵义)电是人们的好帮手,但若摸不准它的脾
气,不注意用电安全,也可能会发生触电事故
下列选项中符合安全用电要求的是
A.电灯的开关可接在零线上
B.可用湿手接触照明电路中的开关
使用测电笔时,手不能接触测电笔的任何
金属体
D.有金属外壳的家用电器,金属外壳必须
接地
