【沪科版】物理九年级全册 第15章 专题五 动态电路 习题课件

(共16张PPT)

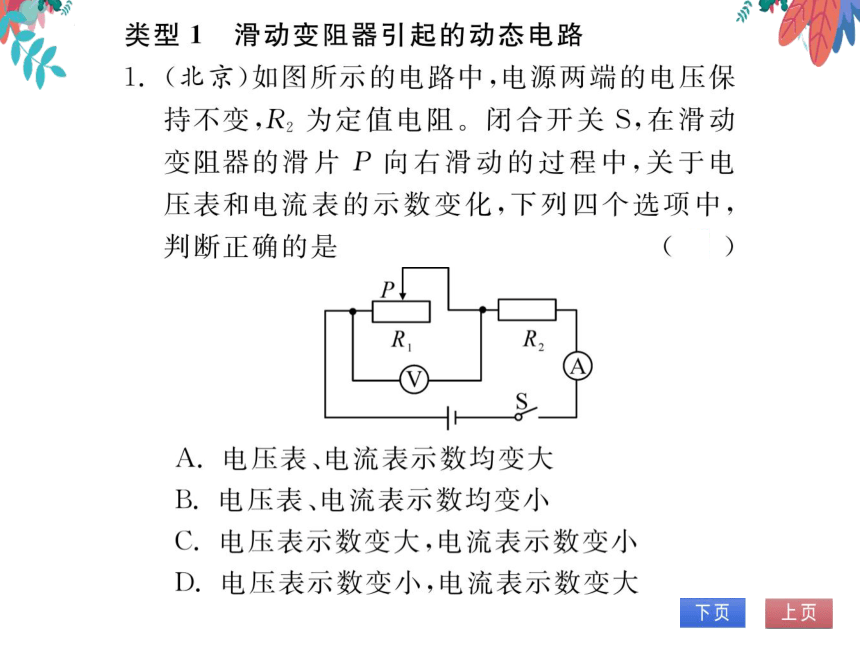

类型1滑动变阻器引起的动态电路
(北京)如图所示的电路中,电源两端的电压保
持不变,R2为定值电阻。闭合开关S,在滑动
变阻器的滑片P向右滑动的过程中,关于电
压表和电流表的示数变化,下列四个选项中
判断正确的是
A.电压表、电流表示数均变大
B.电压表、电流表示数均变小
电压表示数变大,电流表示数变小
D.电压表示数变小,电流表示数变大

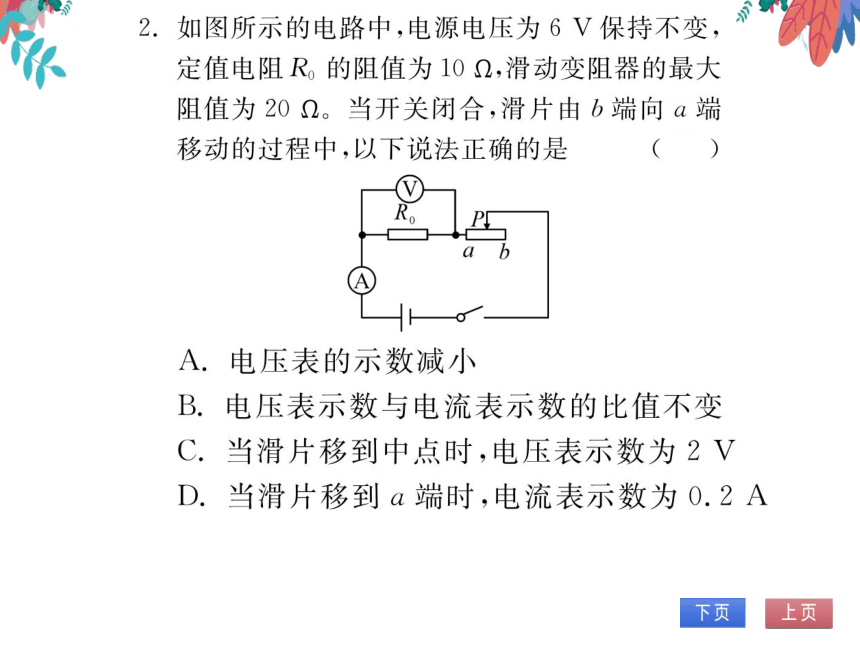

图所示的电路中,电源电压为6V保持不变
定值电阻R。的阻值为10g,滑动变阻器的最大
阻值为20Ω。当开关闭合,滑片由b端向a端
移动的过程中,以下说法正确的是
B

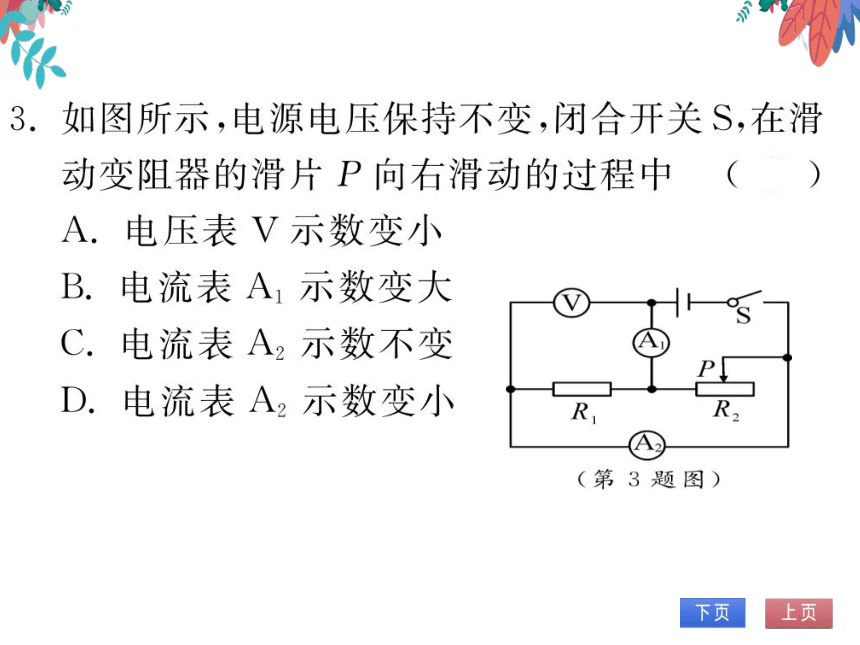

3.如图所示,电源电压保持不变,闭合开关S,在滑
动变阻器的滑片P向右滑动的过程中
A.电压表Ⅴ示数变小
B.电流表A1示数变大
电流表A2示数不变
D.电流表A2示数变小

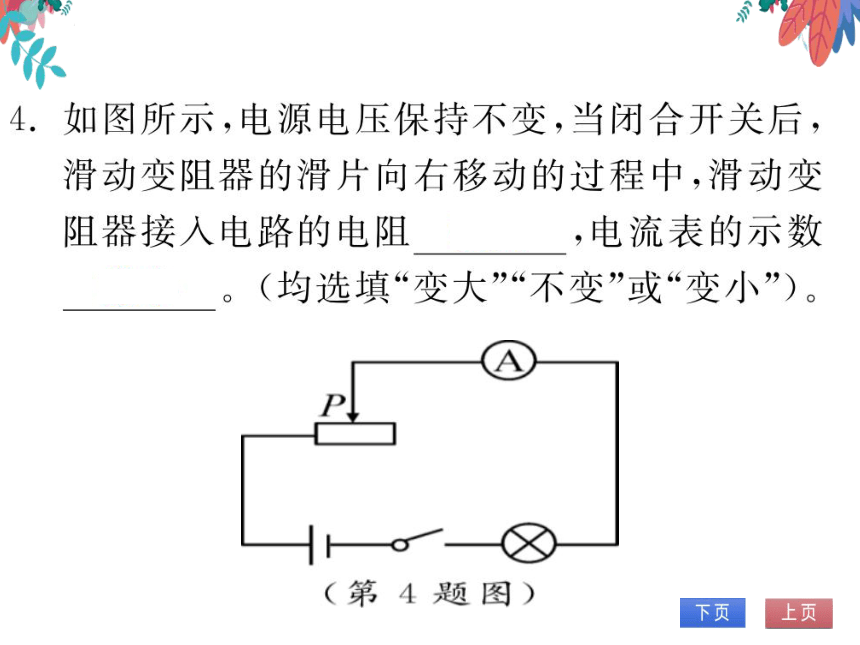

加图所示电路中,电源电压保持不变,当开关
S闭合,滑动变阻器的滑片P向右移动时,电
压表的示数将不变,电流表的示数将不
变。(均选填“变大”“变小”或“不变”)
(第5题图)

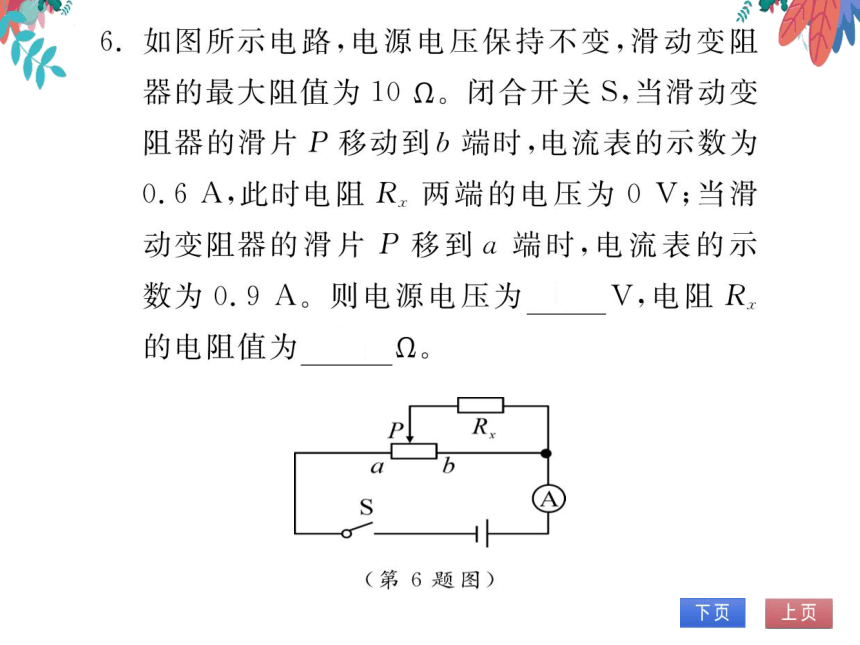

阳图所示电路,电源电压保持不变,滑动变阻
器的最大阻值为10g。闭合开关S,当滑动变
阻器的滑片P移动到b端时,电流表的示数为
0.6A,此时电阻R。两端的电压为0V;当滑
动变阻器的滑片P移到a端时,电流表的示
数为0.9A。则电源电压为6V,电阻R
的电阻值为209
类型2开关的通断引起的动态电路
在如图所示的电路中,电源电压保持不变。当
开关S从断开到闭合时,电路中
①
菏泽)如图所示的电路中,闭合开关S,当再
闭合开关S2时,下列说法正确的是
R
A.电流表示数不变,电压表无示数
B.电流表示数增大,电压表有示数
C.电流表示数减小,电压表有示数
D.电流表示数增大,电压表无示数
阳图所示的电路中,R1、R2均为定值电阻,电
源电压不变,闭合开关S1、S2,两电表均有示
数,再断开开关S2,关于电压表、电流表示数
的变化情况有下列几种说法,其中正确的是
A.电流表示数不变,电压表示数变小
B.电流表示数变小,电压表示数变大
电流表示数变小,电压表与电流表示数的
比值变大
D.电压表示数变小,电压表与电流表示数的
比值不变
0.(嘉兴)小明在研究并联电路电流特点时,根
据如图所示电路图连接电路,先闭合开关
和S1,当他再闭合开关S2时,电流表示数变
化正确的是(电源电压不变)
A.A1示数变大
B.A2示数变小
C.A示数变大
D.A示数变小
