(共20张PPT)

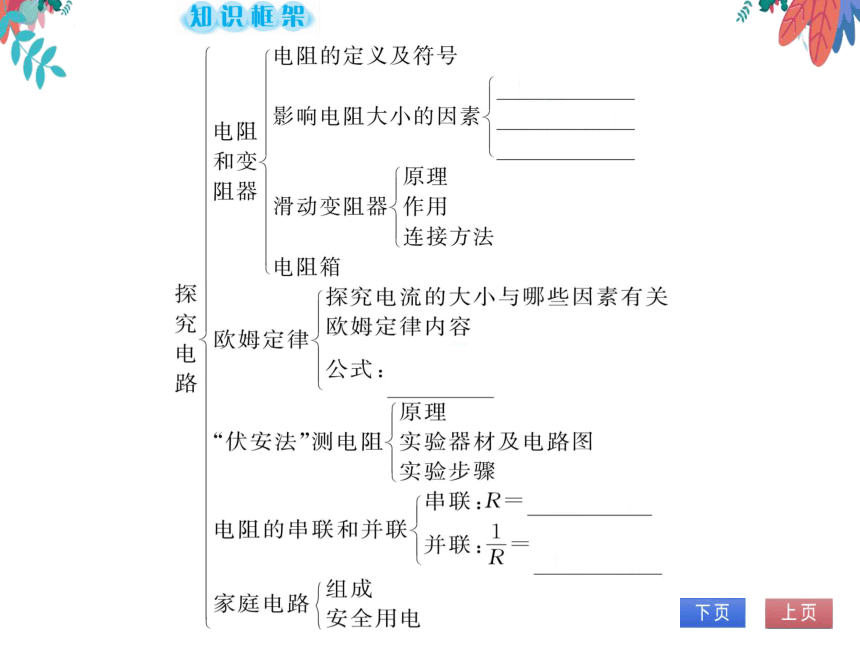

知识框票
电阻的定义及符号
长度
电阻响电阻大小的因素横截面积
材料
和变
原理
阻器
滑动变阻器作用
连接方法
电阻箱
探究电流的大小与哪些因素有关
探究电路
欧姆定律
欧姆定律内容
公式:I
R
原理
“伏安法”测电阻实验器材及电路图
实验步骤
串联:R=R1+R2
电阻的串联和并联
并联
R
R
家庭电路/组成
安全用电
考点突破

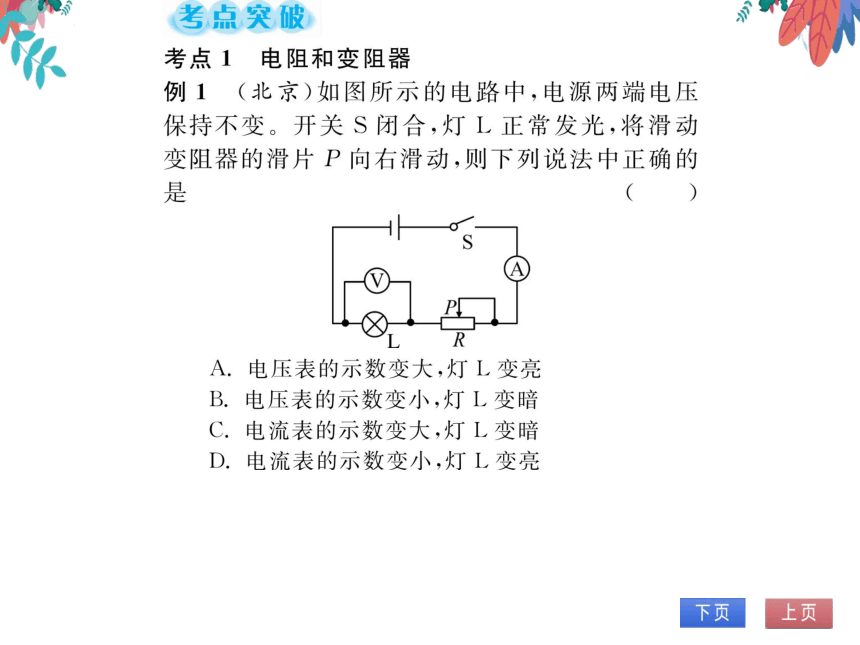

考点1电阻和变阻器
例1(北京)如图所示的电路中,电源两端电压
保持不变。开关S闭合,灯L正常发光,将滑动
变阻器的滑片P向右滑动,则下列说法中正确的

A.电压表的示数变大,灯Ⅰ变亮
B.电压表的示数变小,灯L变暗
C.电流表的示数变大,灯L变暗
D.电流表的示数变小,灯L变亮
解析】由图可知,灯L与R串联,当滑片向右滑
时,R增大,总电阻增大,电流减小,灯L变暗,大
两端电压变小。故B选项正确
答案】B

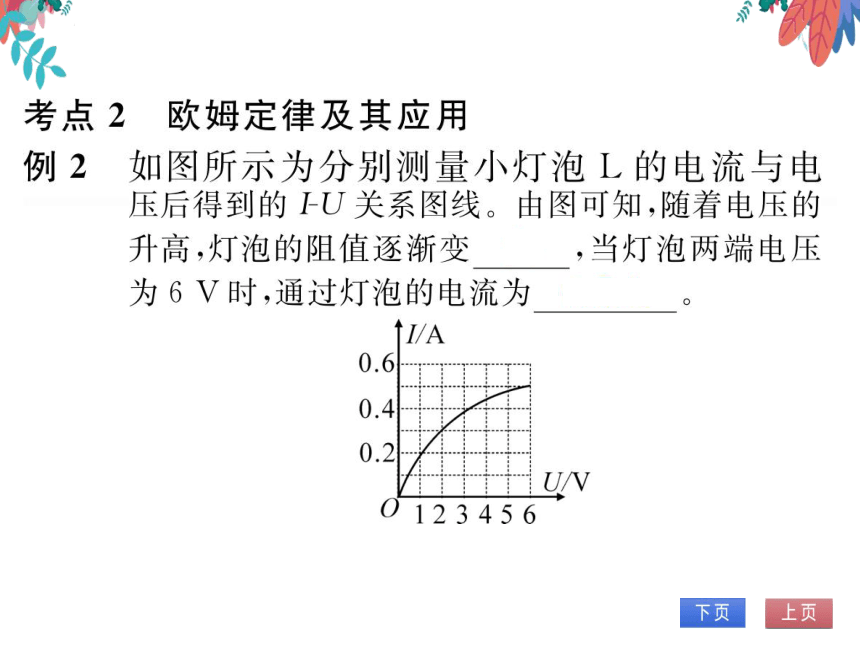

压后得到的IU关系图线。由图可知,随着电压的
升高,灯泡的阻值逐渐变大,当灯泡两端电压
为6V时,通过灯泡的电流为0.5A
A
0.6
0.41
0
23456
解析】由图可知,曲线逐渐变平缓,即;逐渐变
则R逐渐变大;由曲线可知,当电压
R
为6V时,电流为0.5A。
答案】大0.5A

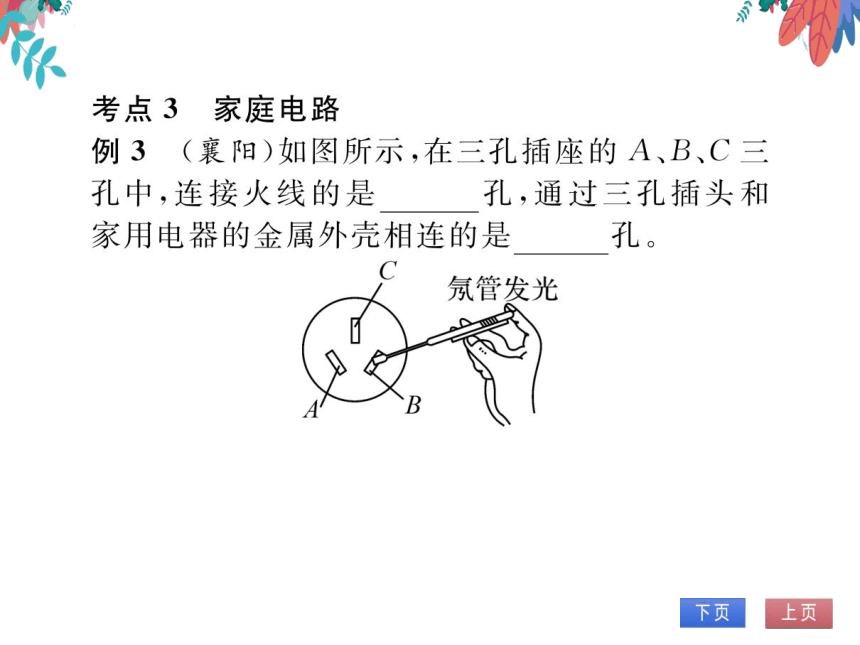

考点3家庭电路
例3(襄阳)如图所示,在三孔插座的A、B、C
孔中,连接火线的是
孔,通过三孔插头和
家用电器的金属外壳相连的是

氖管发光
B
解析】使氖管发光的是火线,根据图可判断B孔
连接火线;C孔为地线,与金属外壳相连避免触电。
答案】B
优生特训
1.如图所示,电源电压保持不变,R1=79,R2
8Ω,开关S闭合时,电压表的示数为4V,则
电源电压为
B
B.7,5V
(达州)如图所示的电路中,电源电压不变,只
闭合开关S1时,电压表V1和V2的示数之比
为3:2,只闭合S2时,电压表V1与V2的示数
之比为5:3,则R1与R2的电阻之比为(A
R
R
滑杆
滑杆
R
R
浮子
浮子
A
B
R
R
滑村◎
滑杆①
R
R
浮子
浮子
(天水)如图所示的电路中,电源电压保持不
变,R1=109。闭合开关S,移动滑动变阻器
R2的滑片P到最右端b时,电流表的示数为
0.6A;移动滑片P到最左端a时,电流表的
示数为0.2A。则电源电压和滑动变阻器的
最大阻值分别为
(A
A.6V209
B.12V209
6V109
