【沪科版】物理九年级全册 第15章 专题七 电路故障分析 习题课件

(共20张PPT)

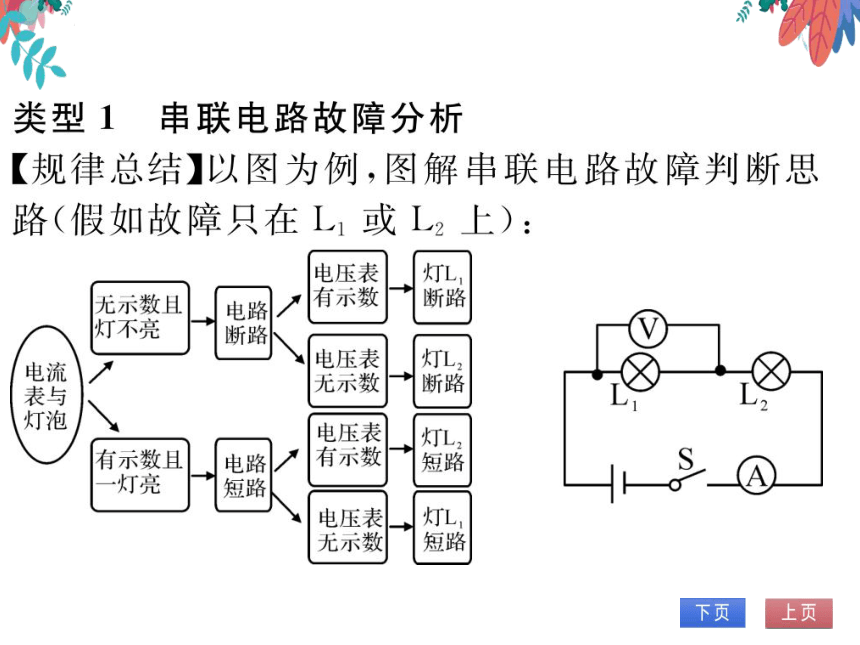

类型1串联电路故障分析
【规律总结】以图为例,图解串联电路故障判断思
路(假如故障只在L1或L2上)
电压表「灯L
无示数且电路有示数鬥断路
灯不亮
断路
电流
电压表灯L2
表与
无示数“断路
灯泡
电压表灯2
有示数且□电路有示数短路
灯亮
短路
电压表灯L
无示数短路

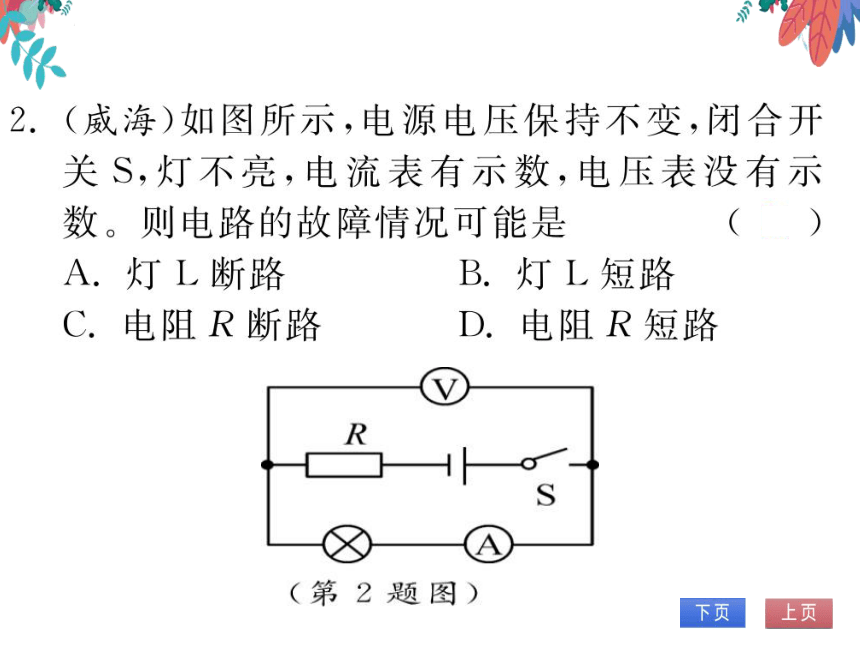

威海)如图所示,电源电压保持不变,闭合开
关S,灯不亮,电流表有示数,电压表没有示
数。则电路的故障情况可能是
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路

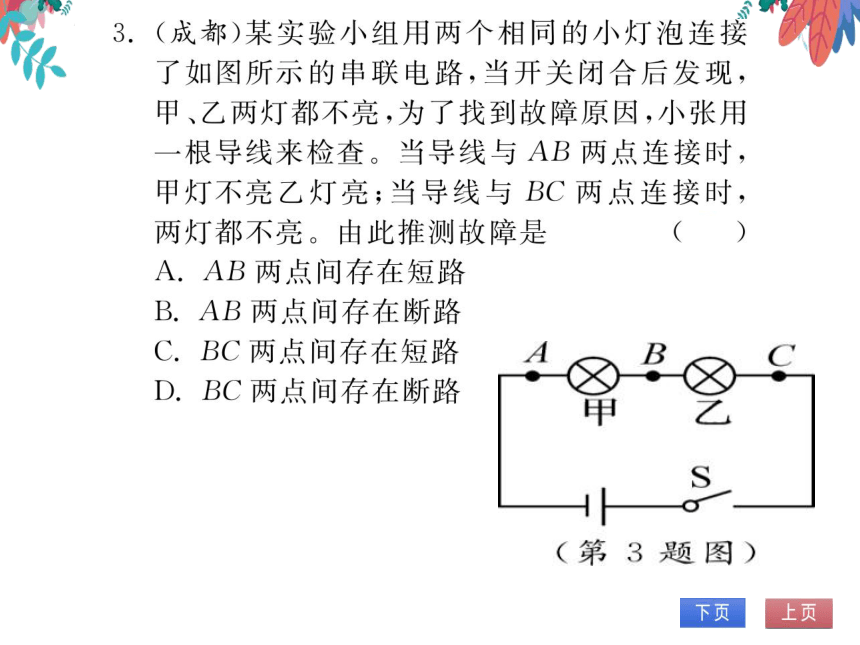

3.(成都)某实验小组用两个相同的小灯泡连接
了如图所示的串联电路,当开关闭合后发现
甲、乙两灯都不亮,为了找到故障原因,小张用
根导线来检查。当导线与AB两点连接时
甲灯不亮乙灯亮;当导线与BC两点连接时
两灯都不亮。由此推测故障是
A.AB两点间存在短路
B.AB两点间存在断路
C.BC两点间存在短路
D.BC两点间存在断路

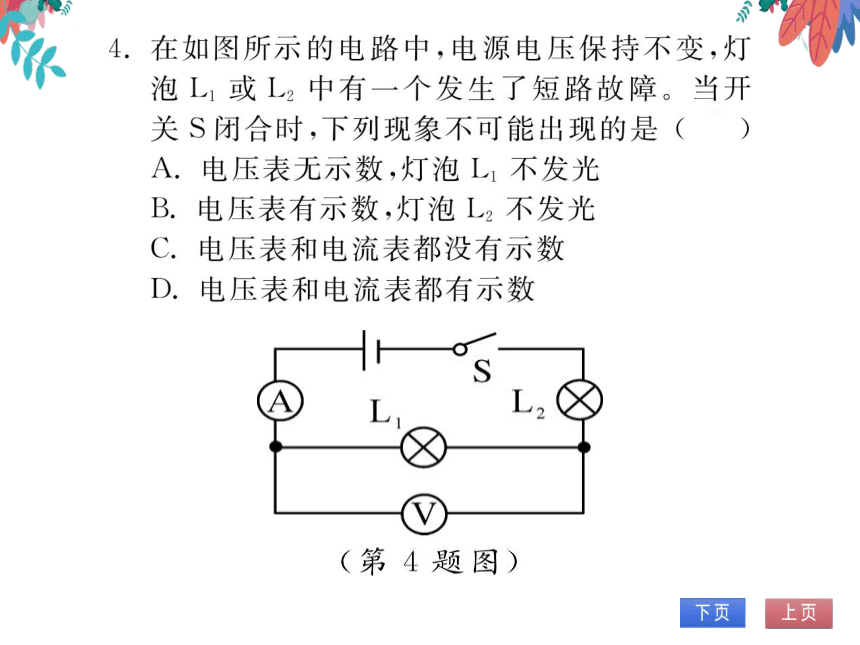

4.在如图所示的电路中,电源电压保持不变,灯
泡L1或Ⅰ2中有一个发生了短路故障。当开
关S闭合时,下列现象不可能出现的是(C
A.电压表无示数,灯泡L1不发光
B.电压表有示数,灯泡L2不发光
C.电压表和电流表都没有示数
电压表和电流表都有示数

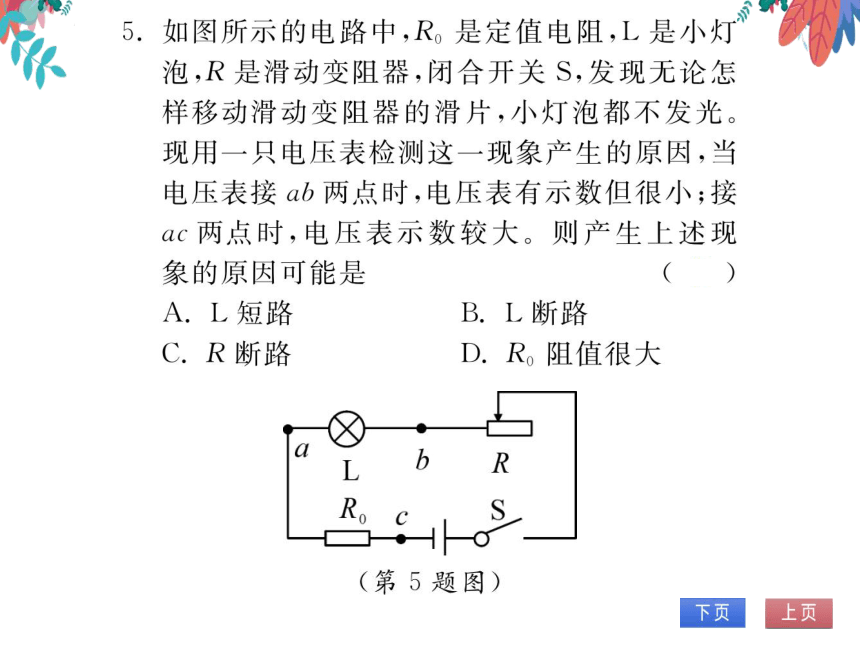

图所示的电路中,R。是定值电阻,L是小大
泡,R是滑动变阻器,闭合开关S,发现无论怎
样移动滑动变阻器的滑片,小灯泡都不发光
现用一只电压表检测这一现象产生的原因,当
电压表接cb两点时,电压表有示数但很小;接
ac两点时,电压表示数较大。则产生上述现
象的原因可能是
A.L短路
B.L断路
C.R断路
D.R。阻值很大

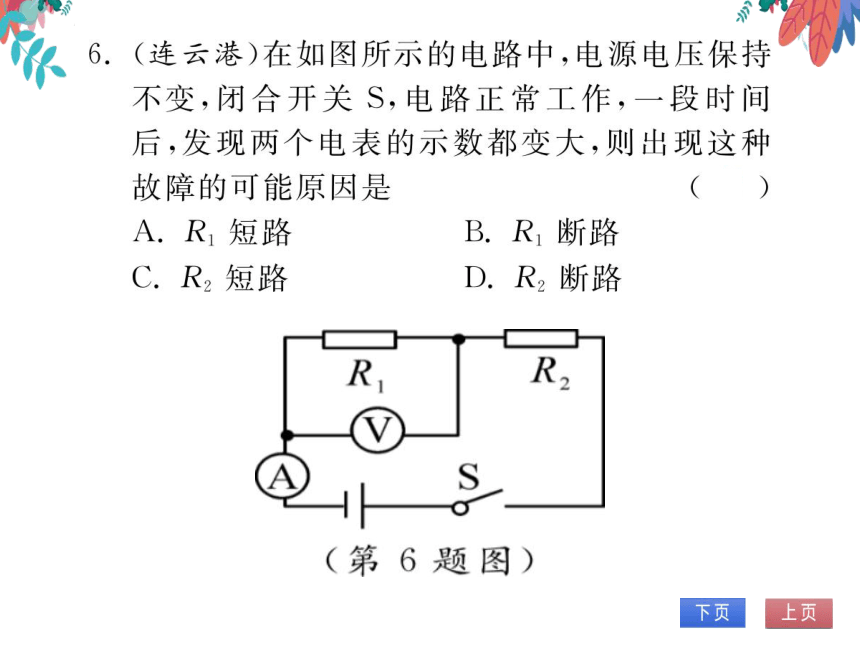

(连云港)在如图所示的电路中,电源电压保持
不变,闭合开关S,电路正常工作,一段时间
后,发现两个电表的示数都变大,则出现这种
故障的可能原因是
A.R1短路
B.R1断路
C.R2短路
D.R2断路

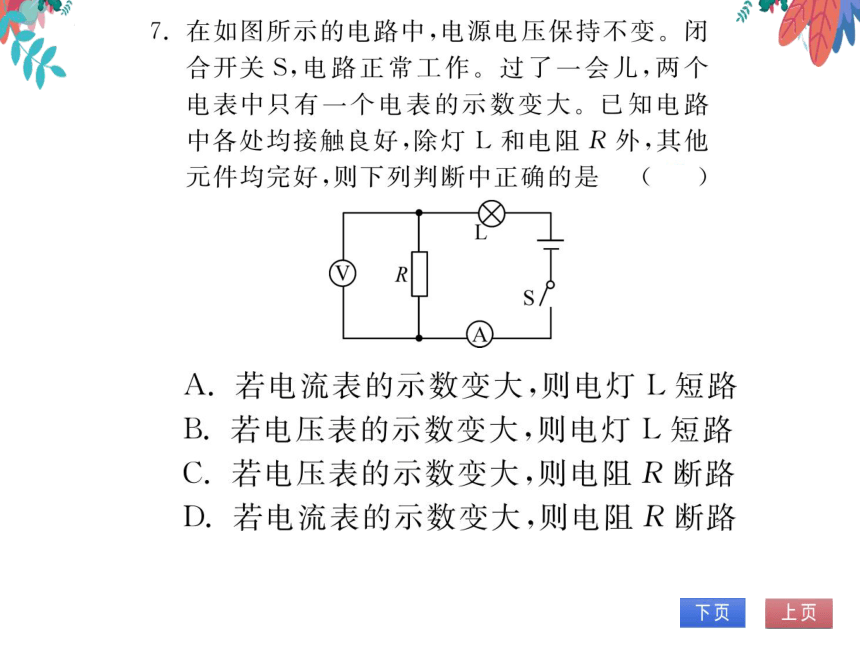

在如图所示的电路中,电源电压保持不变。闭
合开关S,电路正常工作。过了一会儿,两个
电表中只有一个电表的示数变大。已知电路
中各处均接触良好,除灯L和电阻R外,其他
元件均完好,则下列判断中正确的是
①R
8.(厦门)如图所示,两只电表及导线完好。闭合
开关,两只电表示数均为零。现用一个完好的
电阻替换R2,再闭合开关
类型2并联电路故障分析
规律总结】以图为例,图解并联电路故障判断思
路(假如故障只在L1或L2上)
电流表断
有示数
电路/(有示数
灯亮/断路/
电流表
灯L
S
电压表与灯泡
无示数
断路
电流表灯L2
无示数电路无示数厂短路
灯不亮」短路
电流表
有示数L/灯
短路
