【粤沪版】物理九年级上册 14.2 探究欧姆定律 第2课时 欧姆定律 习题课件

(共20张PPT)
课前预习
预习新知
欧姆定律的内容:一段导体中的电流,跟这段导体两端的电压成
正比关系,跟这段导体的电阻成反比关系
2.欧姆定律的公式:I
R
公式中Ⅰ、U、R的单位分别是安(A)
伏(V)、欧(Ω)
3.求电阻时,用变形式R
;求电压时,用变形式U=IR
当堂训练
巩固基础
知识点1欧姆定律
根据欧姆定律,下列说法中正确的是
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越大,这段导体的电阻就越大
通过导体的电流跟这段导体两端的电压成正比,跟这段导体的电
阻成反比
D.导体两端的电压为零时,电阻值也为零
2.由Ⅰ=b
变形得到R
对此下列说法中正确的是
R
A.加在导体两端的电压越大,则导体的电阻越大
B.通过导体的电流越大,则导体的电阻越小
C.当导体两端的电压为零时,导体的电阻也可能是零
D.导体的电阻与导体两端的电压和通过的电流无关

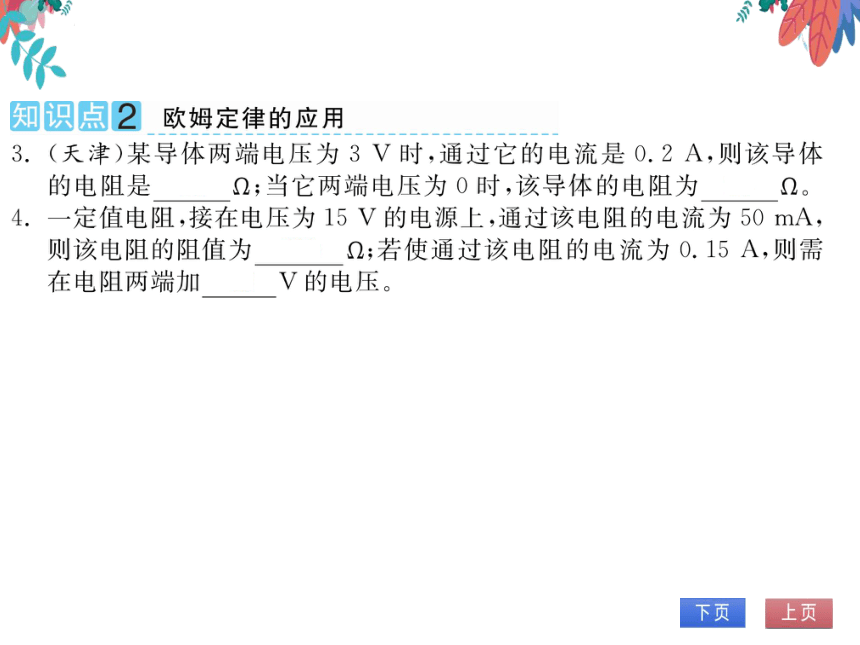

知识点2欧姆定律的应用
3.(天津)某导体两端电压为3V时,通过它的电流是0.2A,则该导体
的电阻是15;当它两端电压为0时,该导体的电阻为15g2
4.一定值电阻,接在电压为15V的电源上,通过该电阻的电流为50mA
该电阻的阻值为300;若使通过该电阻的电流为0.15A,则需
在电阻两端加45V的电压
图所示,电源电压为12V且保持不变,R1=49,电路中电流为
1A,求
(1)R1两端的电压
R
(2)R2的阻值
解:(1)R1两端电压U1=I1R1=1A×4=4V
(2)∵R1、R2串联,∴U2=U-U71=12V-4V=8V
I21^=8。
如图所示的电路中,电源电压保持不变,电阻R2=20Ω,闭合开关
后,电流表A1的示数为0.5A,电流表A2的示数为0.3A,求:
(1)电源电压
(2)R1的电流。
R
(3)R1的阻值
R
解:(1)R2两端电压U2=12R2=0.3A×209=6V,
R1、R2并联,U=U1=U2=6V
(2)I1=1-12=0.5A-0.3A=0.2A
6V
(3)R
110.2A
309。
课后作业
全面提升
(怀化)一个阻值为209的电阻,测得通过它
的电流为5A,那么此时加在这个电阻两端的
电压是
0.25∨D.100V
2.(来宾)如图所示,电源电压U=10V,定值电
阻R=209,闭合开关S,电压表的示数是
6V,通过小灯泡的电流是
R
(第2题图)
