【粤沪版】物理九年级上册 14.3 欧姆定律的应用 习题课件

(共20张PPT)
课前预习
颍习新知

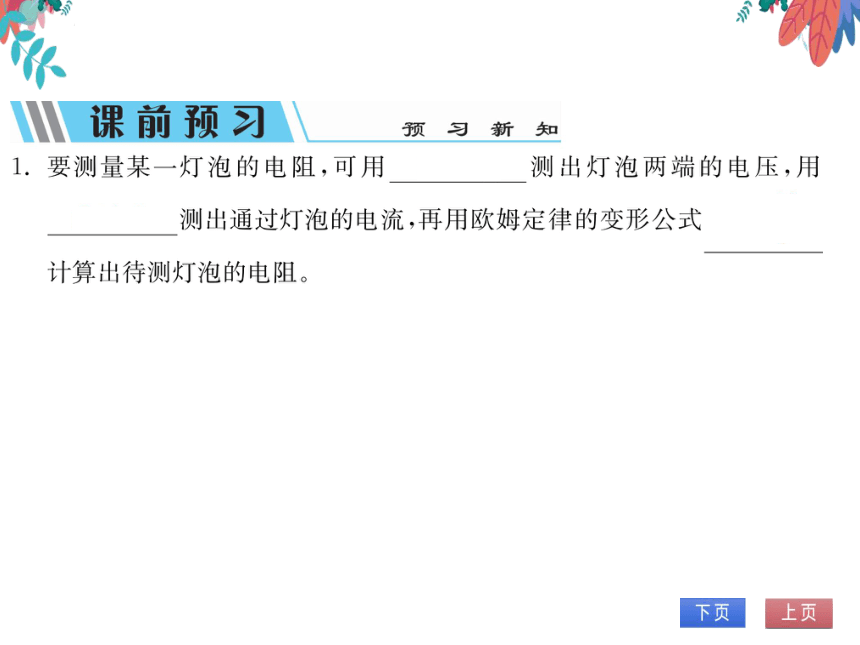

要测量某一灯泡的电阻,可用电压表测出灯泡两端的电压,用
电流表测出通过灯泡的电流,再用欧姆定律的变形公式R
计算出待测灯泡的电阻

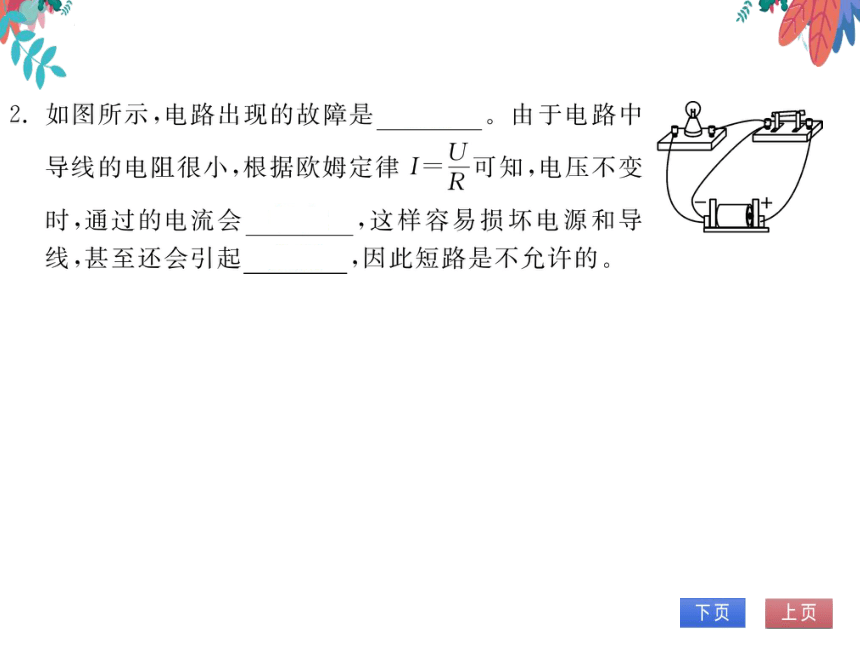

2.如图所示,电路出现的故障是短路。由于电路中
导线的电阻很小,根据欧姆定律Ⅰ=可知,电压不变
时,通过的电流会很大,这样容易损坏电源和导
线,甚至还会引起火灾,因此短路是不允许的
当堂训练
巩固基础

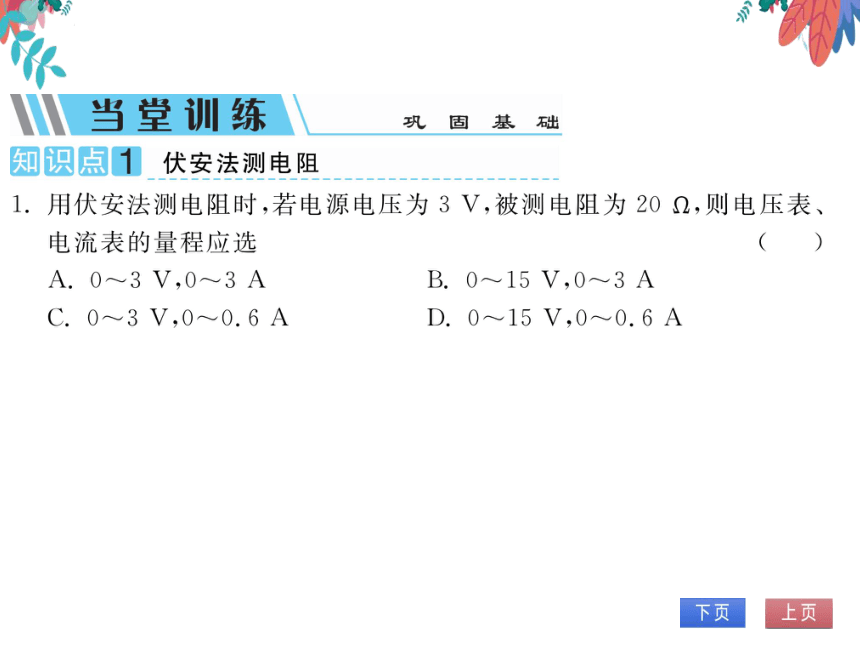

知识点1伏安法测电阻
用伏安法测电阻时,若电源电压为3V,被测电阻为209,则电压表
电流表的量程应选
A.0~3V,0~3A
B.0~15V,0~3A
V,0~0.6A
D.0~15V,0~0.6A

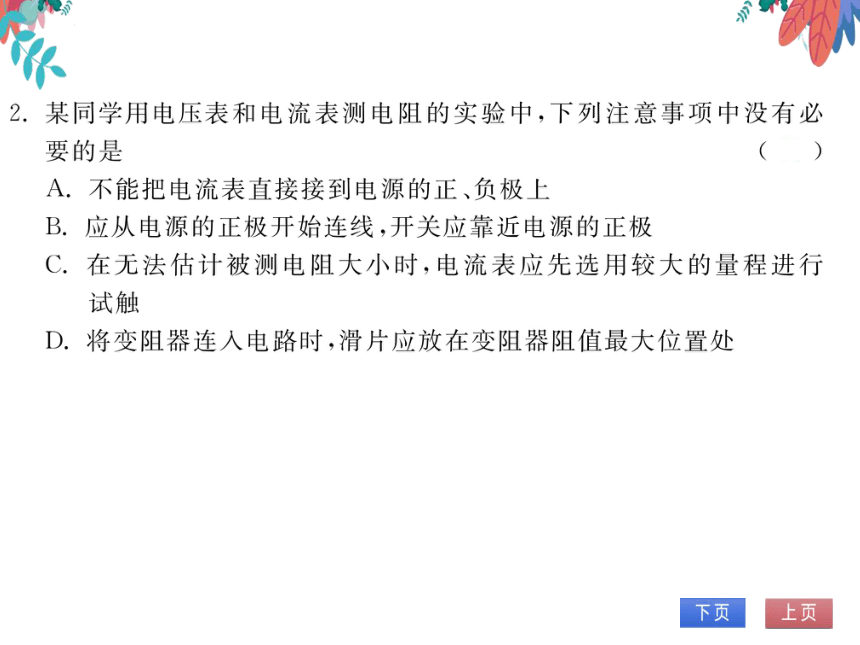

某同学用电压表和电流表测电阻的实验中,下列注意事项中没有必
要的是
A.不能把电流表直接接到电源的正、负极上
B.应从电源的正极开始连线,开关应靠近电源的正极
C.在无法估计被测电阻大小时,电流表应先选用较大的量程进行
试触
D.将变阻器连入电路时,滑片应放在变阻器阻值最大位置处

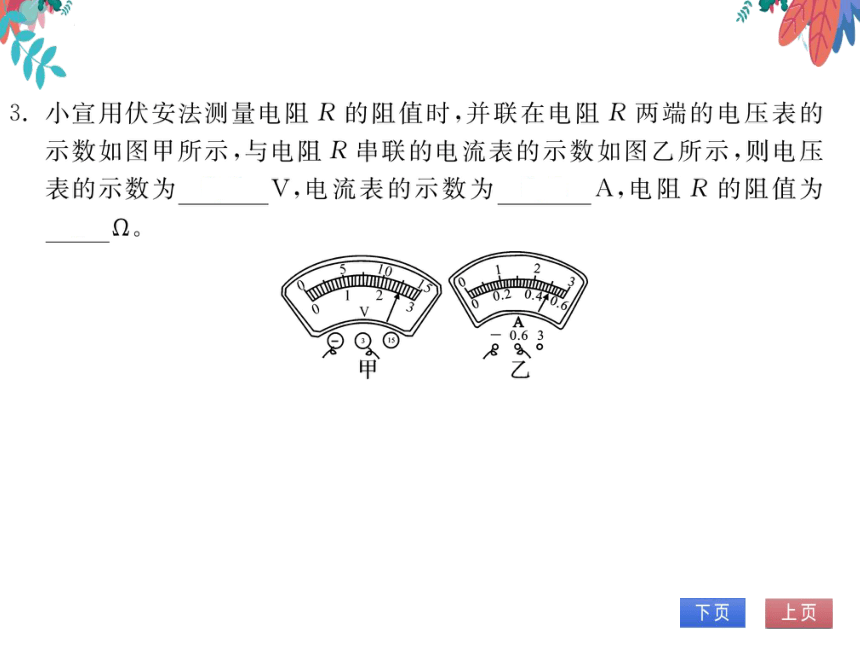

3.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表的
示数如图甲所示,与电阻R串联的电流表的示数如图乙所示,则电压
表的示数为2.5V,电流表的示数为0.5A,电阻R的阻值为
5
Q
0.63
甲
知识点2短路的危害

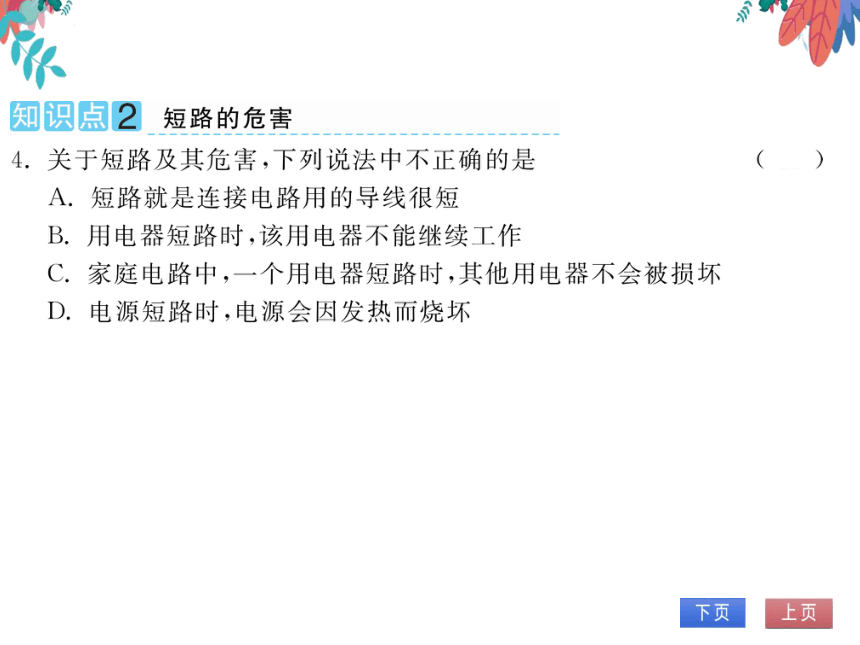

4.关于短路及其危害,下列说法中不正确的是
A.短路就是连接电路用的导线很短
B.用电器短路时,该用电器不能继续工作
C.家庭电路中,个用电器短路时,其他用电器不会被损坏
D.电源短路时,电源会因发热而烧坏

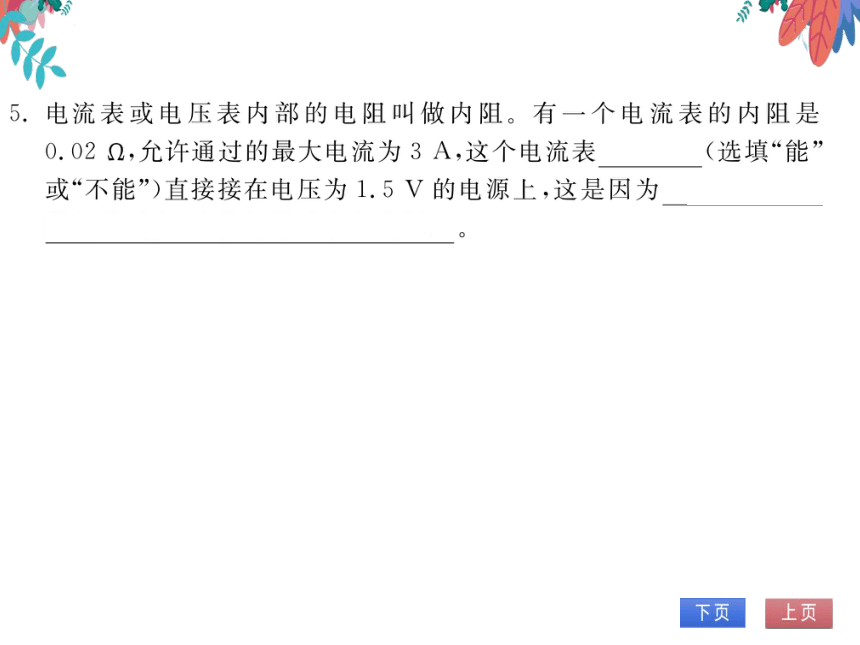

电流表或电压表内部的电阻叫做内阻。有一个电流表的内阻是
0.02Ω,允许通过的最大电流为3A,这个电流表不能(选填“能”
或“不能”)直接接在电压为1.5V的电源上,这是因为通过电流表
的电流过大,会烧坏电流表和电源
课后作业
全面提升

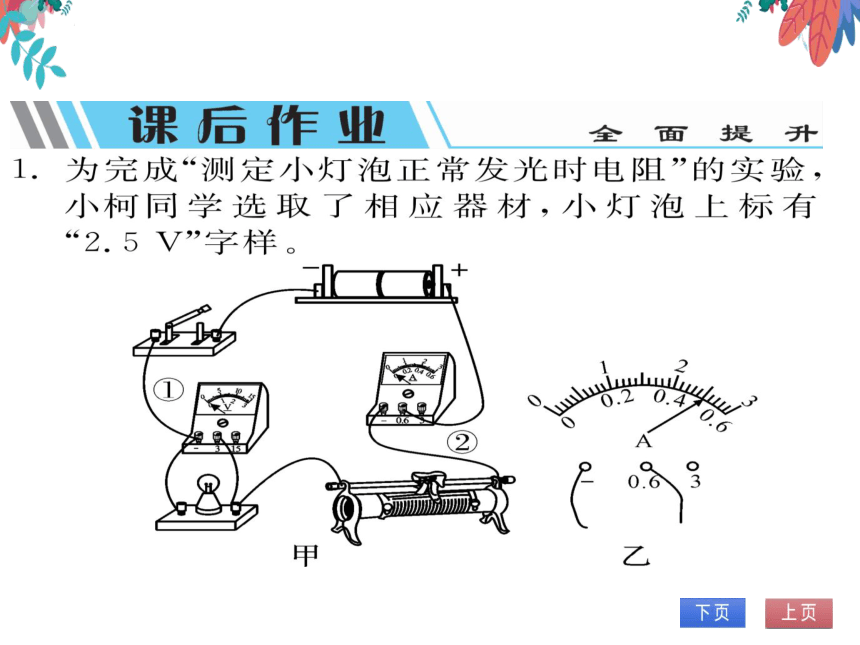

1.为完成“测定小灯泡正常发光时电阻”的实验
小柯同学选取了相应器材,小灯泡上标有
2.5V”字样。
②
1)如图甲电路无法正常完成实验,有一根导
线连接错误,错误导线是
(选填“①”
或
2)改正电路后,小柯调节滑动变阻器使小大
泡正常发光,此时电流表的示数如图乙,则
小灯泡正常发光时的电阻是59
(黄石)小华同学用“伏安法”来测量一个阻值
约为5Ω的定值电阻R,实验室有如下器材
供选用:
A.两节干电池
B.开关一个和导线若干
C.电压表(0O~3V,0~15V)
D.电流表(0~0.6V,0~3A)
E.滑动变阻器(O~10Ω)
F.滑动变阻器(O~1009
