【粤沪版】物理九年级上册 15.3 怎样使用电器正常工作 第2课时 测量小灯泡的电功率 习题课件

(共18张PPT)

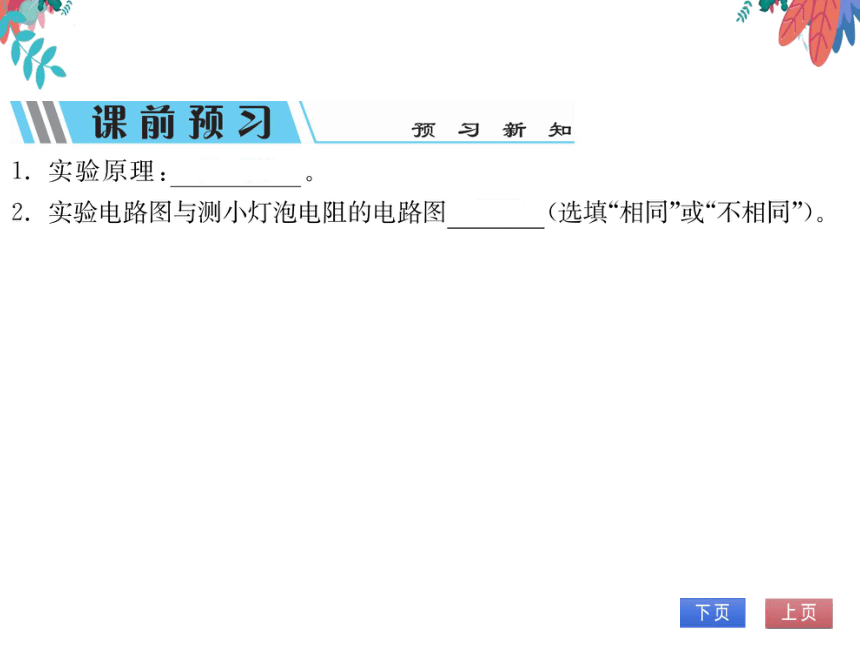

课前预习
颍习新知
1.实验原理:P=UⅠ
2.实验电路图与测小灯泡电阻的电路图相同(选填“相同”或“不相同”)

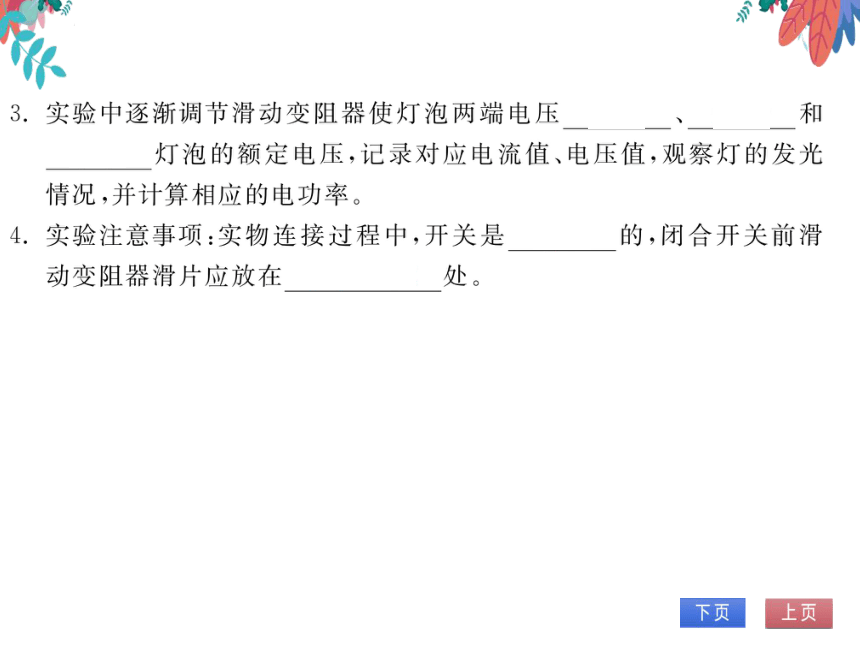

实验中逐渐调节滑动变阻器使灯泡两端电压等于
大于和
小于灯泡的额定电压,记录对应电流值、电压值,观察灯的发光
情况,并计算相应的电功率
4.实验注意事项:实物连接过程中,开关是断开的,闭合开关前滑
动变阻器滑片应放在阻值最大处

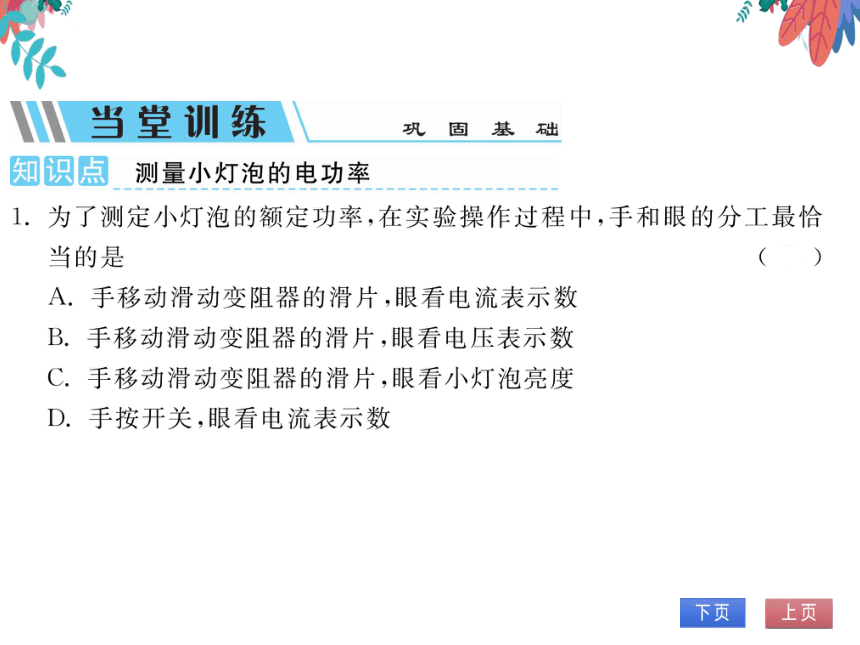

当堂训练
巩固基础
知识点测量小灯泡的电功率
1.为了测定小灯泡的额定功率,在实验操作过程中,手和眼的分工最恰
当的是
( B
A.手移动滑动变阻器的滑片,眼看电流表示数
B.手移动滑动变阻器的滑片,眼看电压表示数
C.手移动滑动变阻器的滑片,眼看小灯泡亮度
D.手按开关,眼看电流表示数

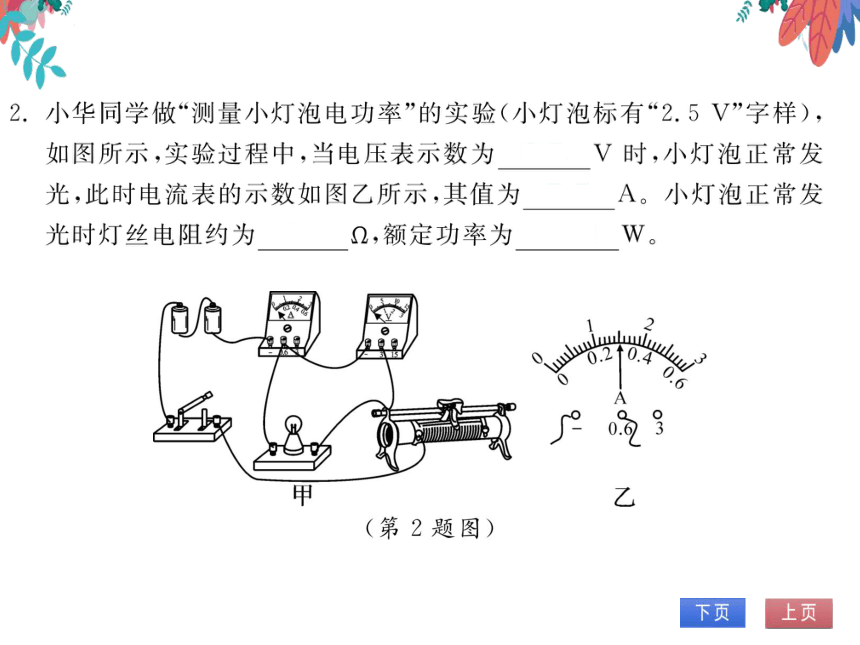

2.小华同学做“测量小灯泡电功率”的实验(小灯泡标有“2.5V”字样)
如图所示,实验过程中,当电压表示数为2.5V时,小灯泡正常发
光,此时电流表的示数如图乙所示,其值为0.3A。小灯泡正常发
光时灯丝电阻约为8.3,额定功率为0.75W
1 15
夏功访
0
甲
乙
第2题图)
B
=cl

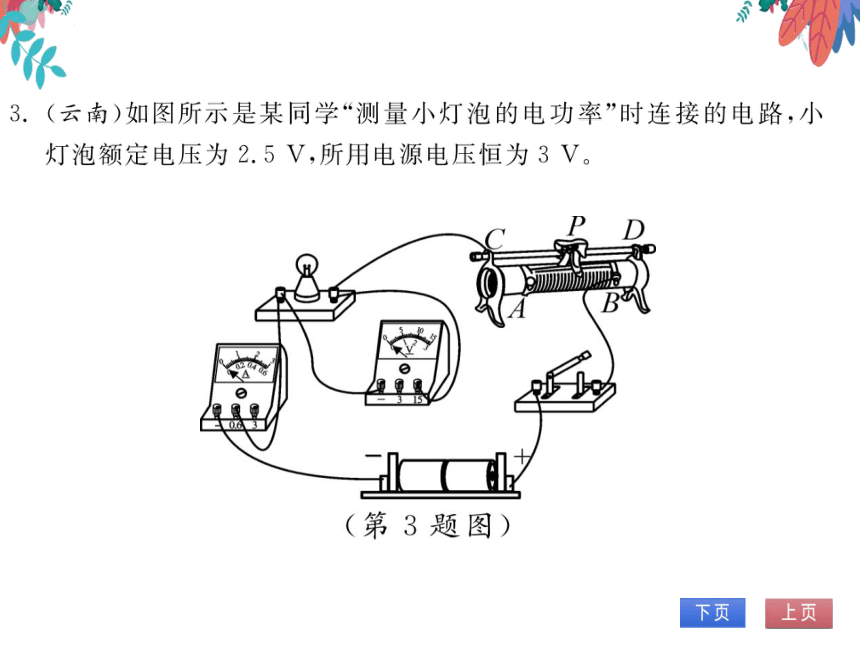

(第3题图)

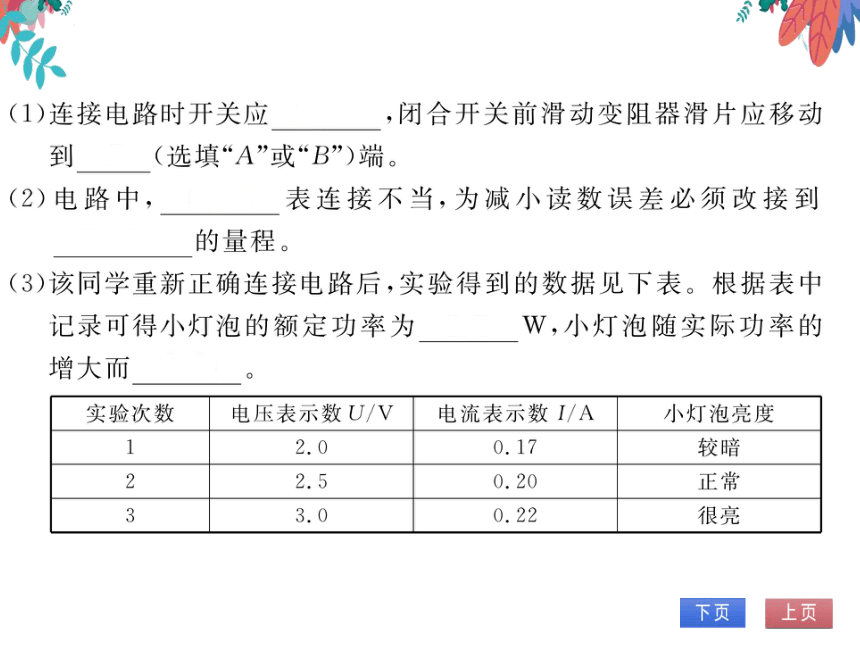

(1)连接电路时开关应断开,闭合开关前滑动变阻器滑片应移动
到(选填“A”或“B”)端
(2)电路中,电压表连接不当,为减小读数误差必须改接到
0~3V的量程。
(3)该同学重新正确连接电路后,实验得到的数据见下表。根据表中
记录可得小灯泡的额定功率为0.5W,小灯泡随实际功率的
增大而变
实验次数
电压表示数U/V电流表示数I/A
小灯泡亮度
2.0
0.17
较暗
0.20
正常
3.0
0.22
很
课后作业
全面提升
1.(德州)小刚早上8:00出门前查看了他家的电能
表示数如图甲所示,然后关闭家中其他用电器,
只让电冰箱工作。下午18:00回家后再次查看
电能表,显示的数字如图乙所示。则小刚家的
电冰箱在这段时间内消耗的电能为0.5
kW·h,电冰箱的实际电功率为50W
甲:团23乙回山正24
2.(哈尔滨)“探究小灯泡电功率”的实验电路如图
甲,实验中选择“2.5V”小灯泡,调节滑动变阻器
滑片的过程发现灯亮度变化,这是由灯泡的实
际功率变化引起的。实验得到灯的UⅠ图像
如图乙,则小灯泡的额定功率是0.75W
U/V
3.0
R
0.5
E
5050
0.10.20.30.4
3.(苏州)在测定额定电压为“2.5V”小灯泡电功
率的分组实验中:
0.2043
A
(1)请用笔画线代替导线,将图甲中的实物电
路连接完整
(2)小明闭合开关后,发现灯泡不亮,电流表无
示数,电压表有示数,则故障可能是小灯
泡断路。排除故障后,移动滑片使小灯
泡正常发光,此时电流表示数如图乙所示,
则小灯泡额定功率为0.75W
