【粤沪版】物理九年级上册 第13章 专题三 电路的连接与设计 习题课件

(共20张PPT)

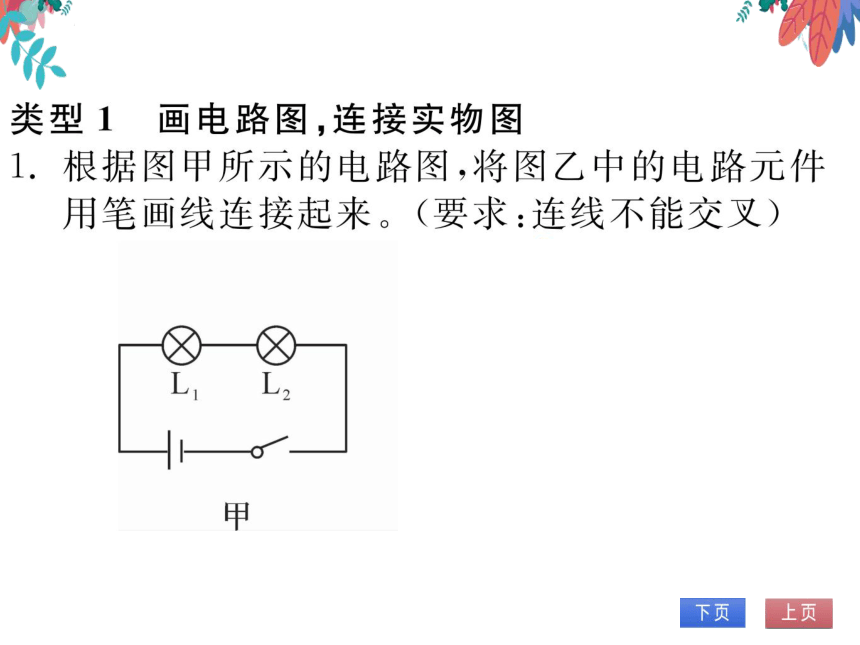

类型1画电路图,连接实物图
根据图甲所示的电路图,将图乙中的电路元件
用笔画线连接起来。(要求:连线不能交叉)
∝∞

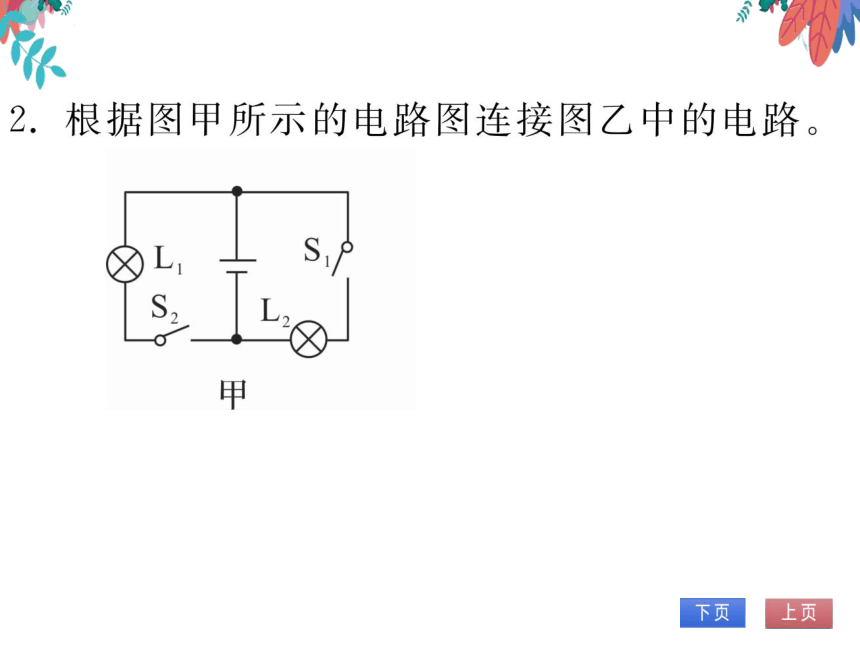

2.根据图甲所示的电路图连接图乙中的电路
L
L
甲
用笔画线代替导线,按照图甲所示的电路图,
将图乙中各元件连接起来。(导线不允许交
叉,口为电铃元件符号)

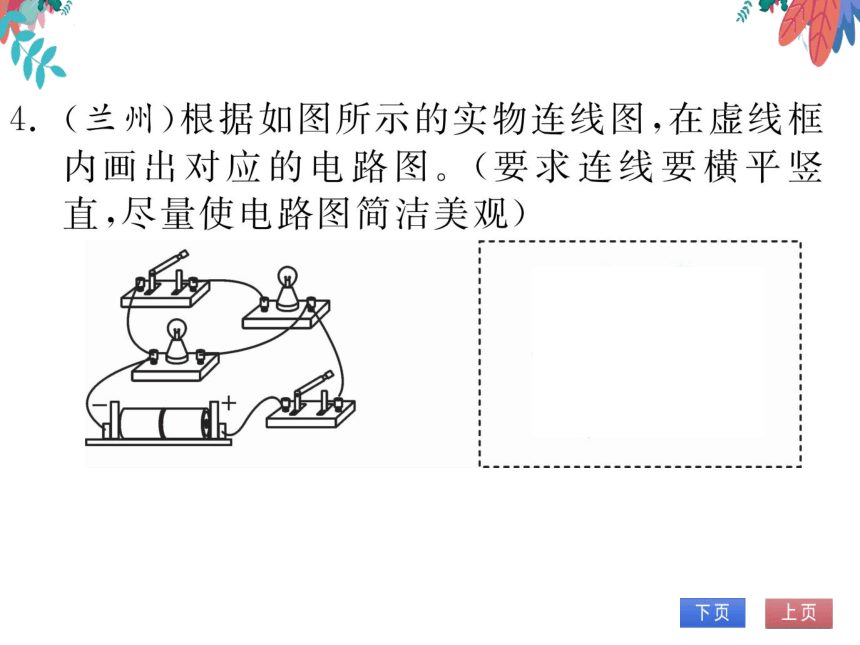

4.(兰州)根据如图所示的实物连线图,在虚线框
内画出对应的电路图。(要求连线要横平竖
直,尽量使电路图简洁美观
贴/c少

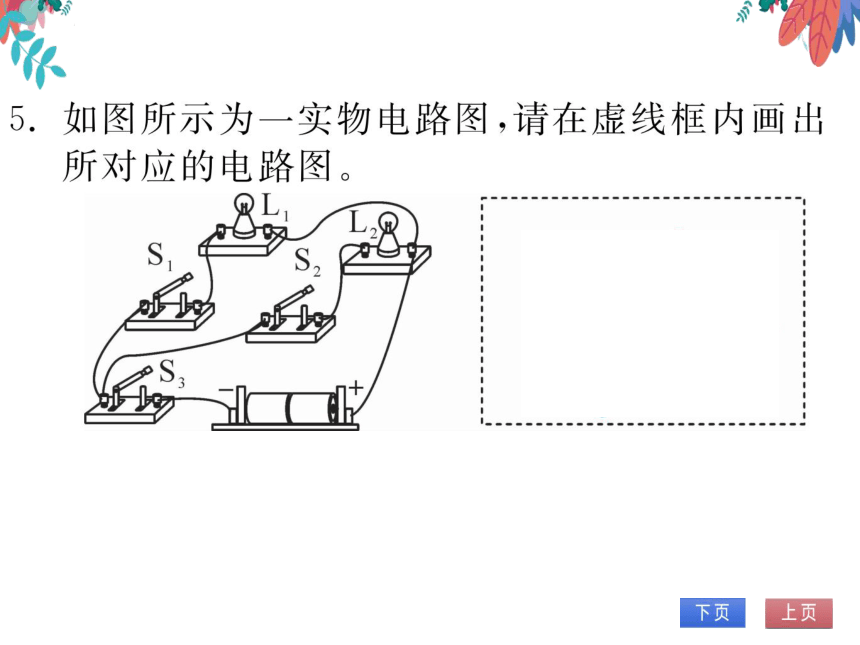

如图所示为一实物电路图,请在虚线框内画
所对应的电路图
L
飞5
2
类型2电路的识别

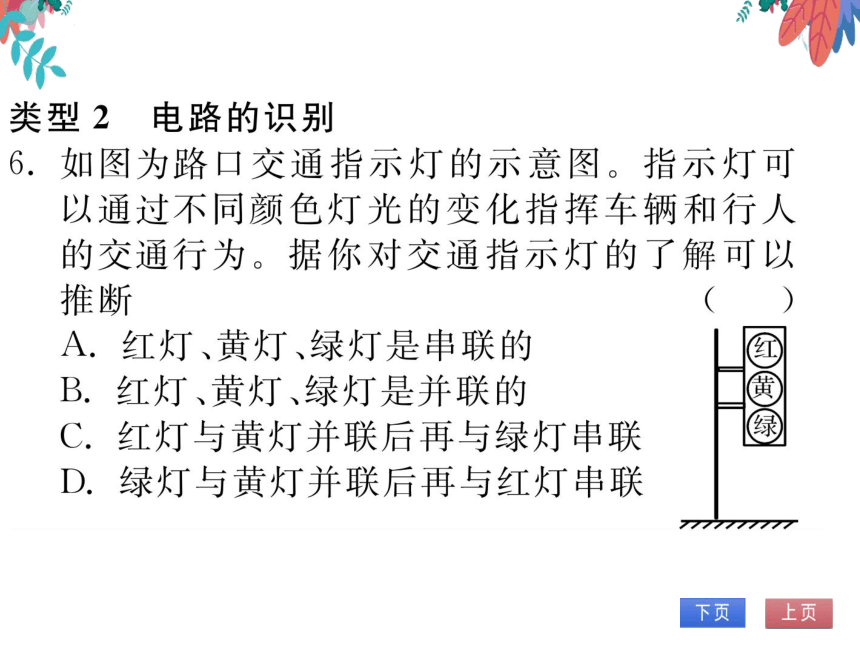

如图为路口交通指示灯的示意图。指示灯可
以通过不同颜色灯光的变化指挥车辆和行人
的交通行为。据你对交通指示灯的了解可以
推断
B
A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

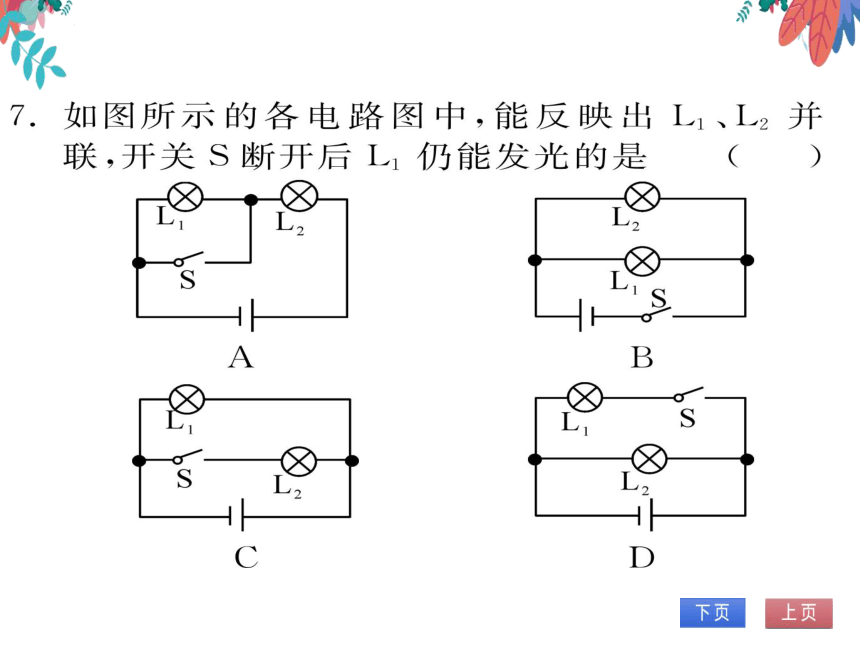

图所示的各电路图中,能反映
L2并
联,开关S断开后L1仍能发光的是
A
B

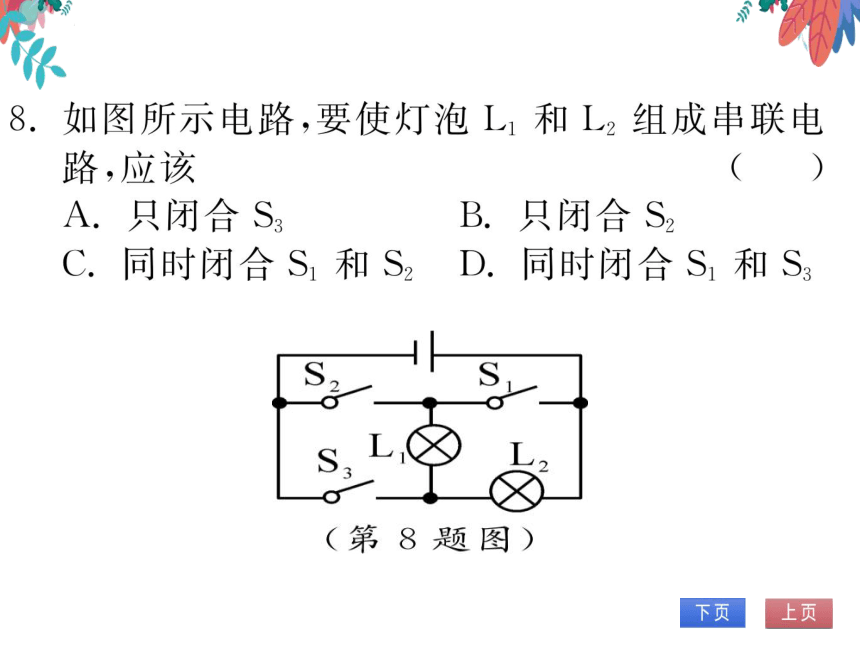

8.如图所示电路,要使灯泡L1和Ⅰ2组成串联电
路,应该
B
A.只闭合
B.只闭合
C.同时闭合S1和S2D.同时闭合S1和S3
9.(南宁)如图所示电路,若要使电动机M、灯泡
并联,则
闭合S
B.只闭合
C.只闭合S1、S2
D.只闭合S1、S
(第9题图)
10.灯L1和L2组成如图所示的电路,下列说法
中正确的是
(B)
d
A.闭合开关S,两灯都亮,拆除导线a,两灯
串联
B.闭合开关S,两灯都不亮,拆除导线a,两
灯串联
闭合开关S,两灯都亮,拆除导线b,两灯
串联
闭合开关S,两灯都不亮,拆除导线b,两
灯串联
11.(成都)小聪观察家里的冰箱,发现冰箱的大
在开冰箱门时亮,关冰箱门时灭;冰箱的压缩
机则在需要制冷时才工作。关于冰箱里的灯
和压缩机的连接方式,下列判断正确的是
A.一定是串联
B.一定是并联
有时是串联,有时是并联
D.不能判断是串联还是并联
2.如图乙所示是某同学按照图甲中的电路图用
笔画线代替导线所连接的实物电路,请找出
连接图的错误,并改正过来
fL风
3.在如图所示的电路中,更改一条导线(在需要
更改的导线上打“×”后,再用笔画线连接)
使开关S闭合后,图中两灯并联。(连线不能
交叉)
丙
丁
类型3设计电路
4.(毕节)新交通法规定:驾驶员不系安全带记
3分,罚100元,汽车上设置了“安全带指示
灯”,提醒驾驶员系好安全带。当安全带系好
时,相当于闭合开关S,指示灯不亮;安全带
未系好时,相当于断开开关S,指示灯发光,
图中符合上述要求的电路图是
