【粤沪版】物理九年级上册 第13章 整理与复习 习题课件

(共21张PPT)

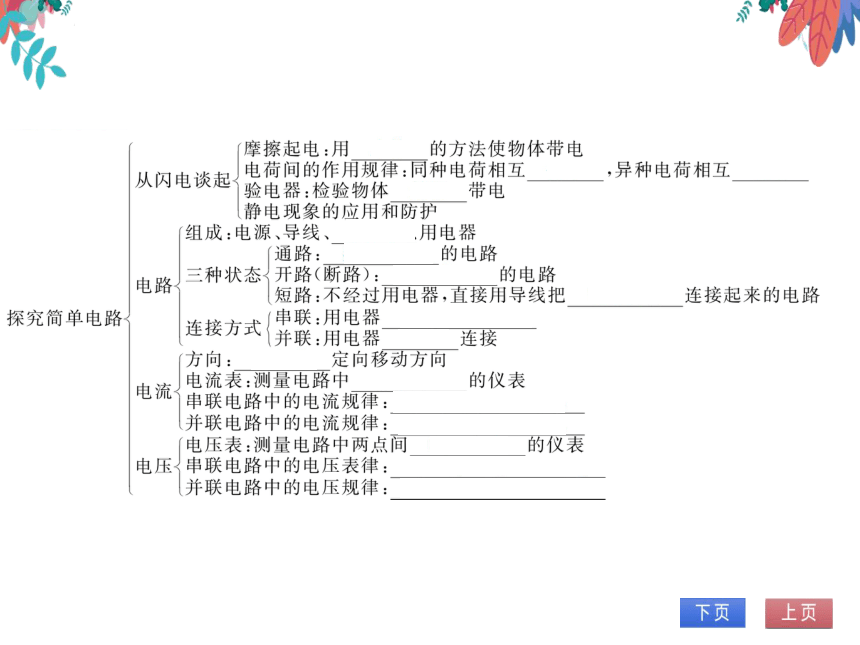

知识艇票
摩擦起电:用摩擦的方法使物体带电
从闪电谈起电荷间的作用规律:同种电荷相互排斥,异种电荷相互吸引

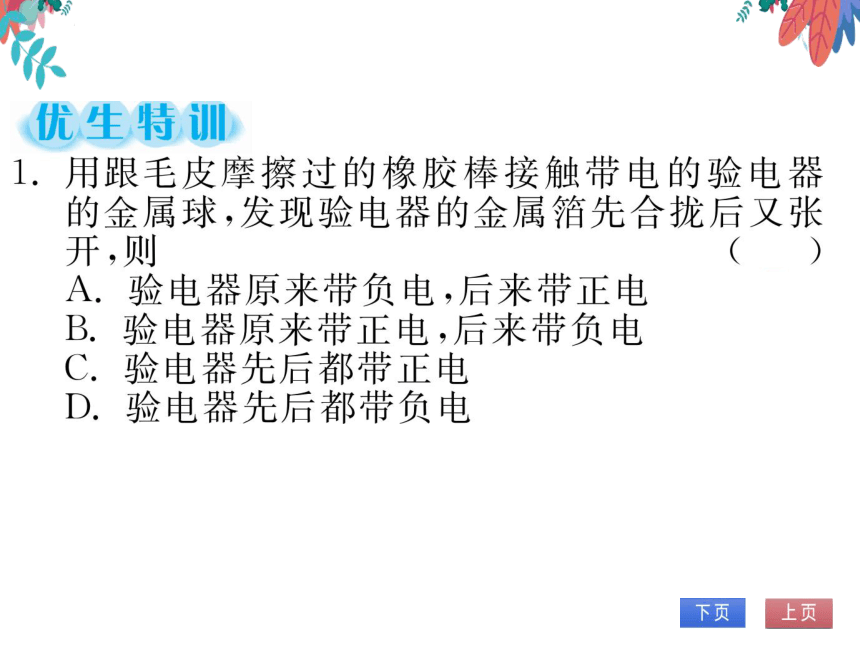

验电器:检验物体是否带电
静电现象的应用和防护
组成:电源、导线、开关、用电器
通路:处处连通的电路
电路三种状态开路(断路):某处断开的电路
短路:不经过用电器,直接用导线把电源两极连接起来的电路
探究简单电路
连接方式
串联:用电器首尾顺次连接
并联:用电器并列连接
方向:正电荷定向移动方向
电流电流表:测量电路中电流大小的仪表
串联电路中的电流规律:Ⅰ=I1=12=…=1,
并联电路中的电流规律:Ⅰ=I+Ⅰ2十
电压表:测量电路中两点间电压大小的仪表
电压串联电路中的电压表律:U=U1+U2+…+Un
并联电路中的电压规律:U=U1=U2
典例精讲
考点1电路

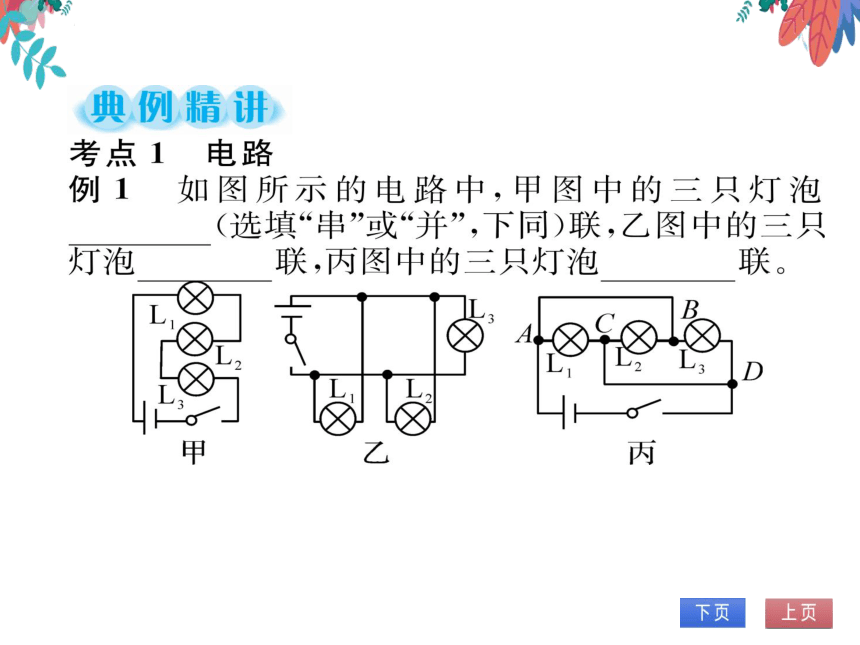

例1如图所示的电路中,甲图中的三只灯泡
(选填“串”或“并”,下同)联,乙图中的三只
灯泡
联,丙图中的三只灯泡
联
区⑧⑧~甲
丙
解析】判断电路连接方式最常用的方法有三种:对于一些
较简单的电路常用的方法是定义法;对于一些较复杂的电
路,一般先简化电路,然后根据“电流法”来判断,即看电流是
否有分支;另外,根据题目中描述的电路中各元件间工作时
是否互相影响,也可判断各元件间的连接方式。题中三个电
路图可变形为如下图形
∝
甲
答案】串并并
考点2判断电路中电表的类另

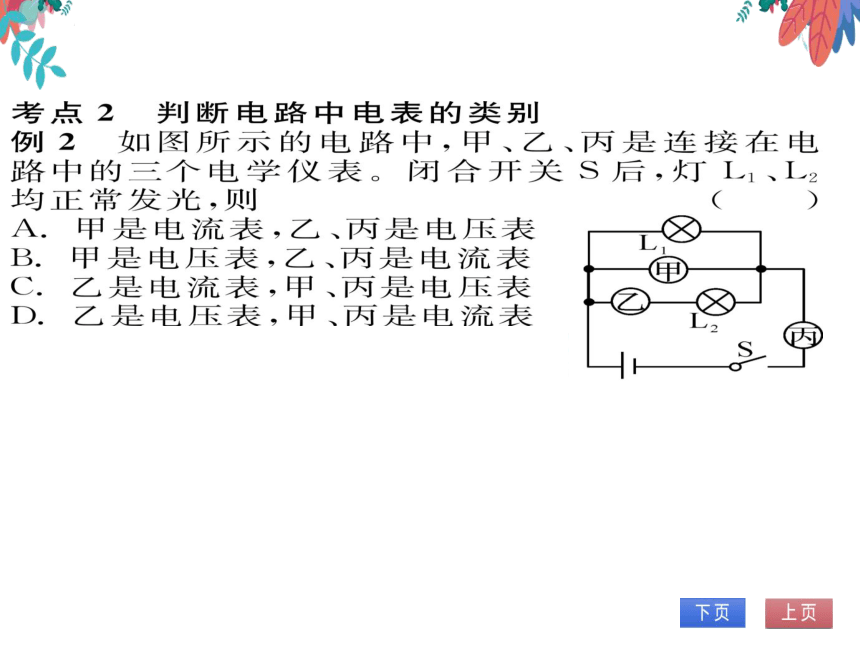

例2如图所示的电路中,甲、乙、丙是连接在电
路中的三个电学仪表。闭合开关S后,灯L1、L2
均正常发光,则
A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表
解析】A.如果甲是电流表,则两灯泡
被短路,两灯泡都不能发光,故A错误
B.如果甲是电压表,则它测量电源电压
乙、丙是电流表,分别测量L2所在的支路和干路的电流,灯
泡并联正常发光,故B正确;C.如果丙是电压表,则电路开
路,两灯都不能发光,故C错误;D.如果乙是电压表,则灯L2
开路,不能发光,故D错误
答案】B
考点3电路故障分析

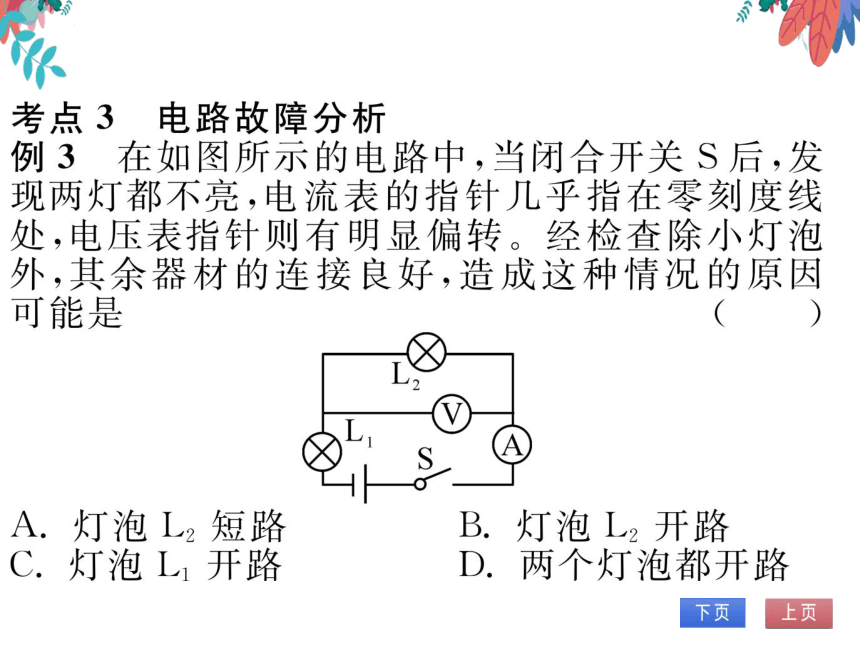

例3在如图所示的电路中,闭合开关S后,发
现两灯都不亮,电流表的指针几乎指在零刻度线
处,电压表指针则有明显偏转。经检查除小灯泡
外,其余器材的连接良好,造成这种情况的原因
可能是
①
A.灯泡I2短路
B.灯泡L2开路
灯泡L1开路
D.两个灯泡都开路
