【粤沪版】物理九年级上册 第13章 专题四 分析电路故障和复杂电路 习题课件

(共20张PPT)
类型1用导线或电流表查找电路故障

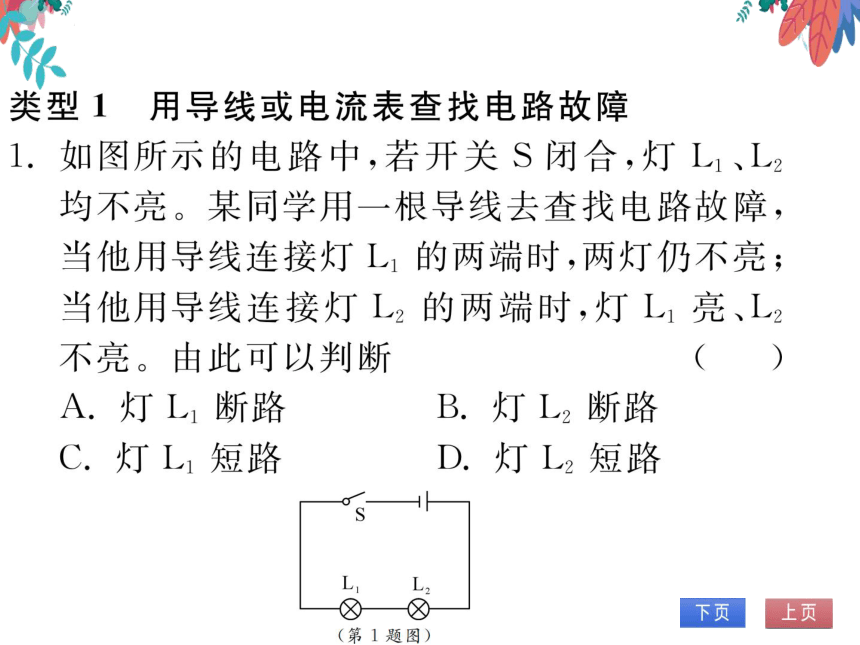

如图所示的电路中,若开关S闭合,灯L1、L2
均不亮。某同学用一根导线去査找电路故障
当他用导线连接灯L1的两端时,两灯仍不亮
当他用导线连接灯L2的两端时,灯L1亮、L2
不亮。由此可以判断
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
(第1题图)

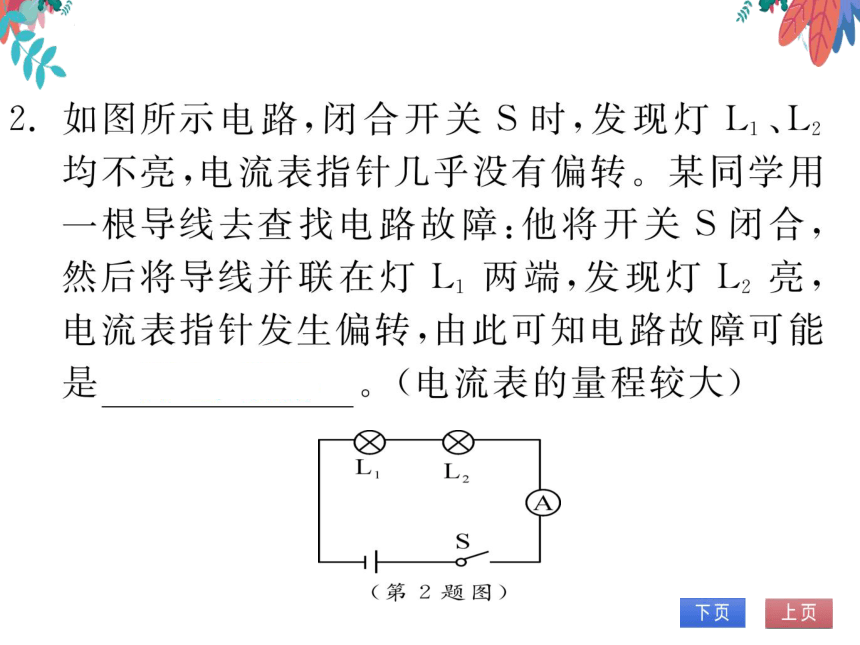

2.如图所示电路,闭合开关S时,发现灯L1、L2
均不亮,电流表指针几乎没有偏转。某同学用
根导线去查找电路故障:他将开关S闭合
伏后将导线并联在灯L1两端,发现灯L2亮
电流表指针发生偏转,由此可知电路故障可能
是灯I断路。(电流表的量程较大)
L
(第2题图)
类型2用电压表查找电路故障

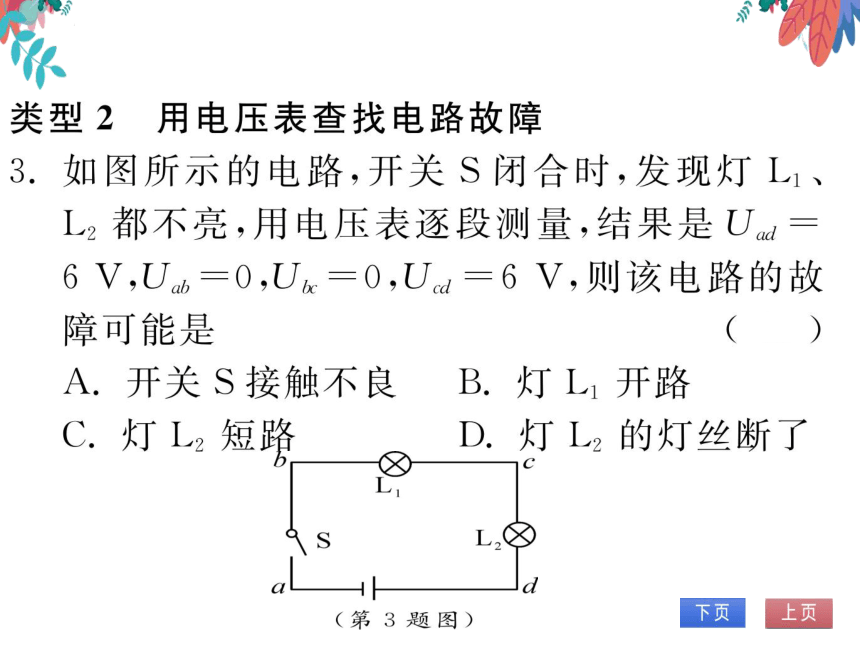

3.如图所示的电路,开关S闭合时,发现灯I
2都不亮,用电压表逐段测量,结果是U
6V,Ub=0,h=0,Ua=6V,则该电路的故
障可能是
A.开关S接触不良B.灯L1开路
C.灯L2短路
D.灯L2的灯丝断了
b
S
(第3题图)

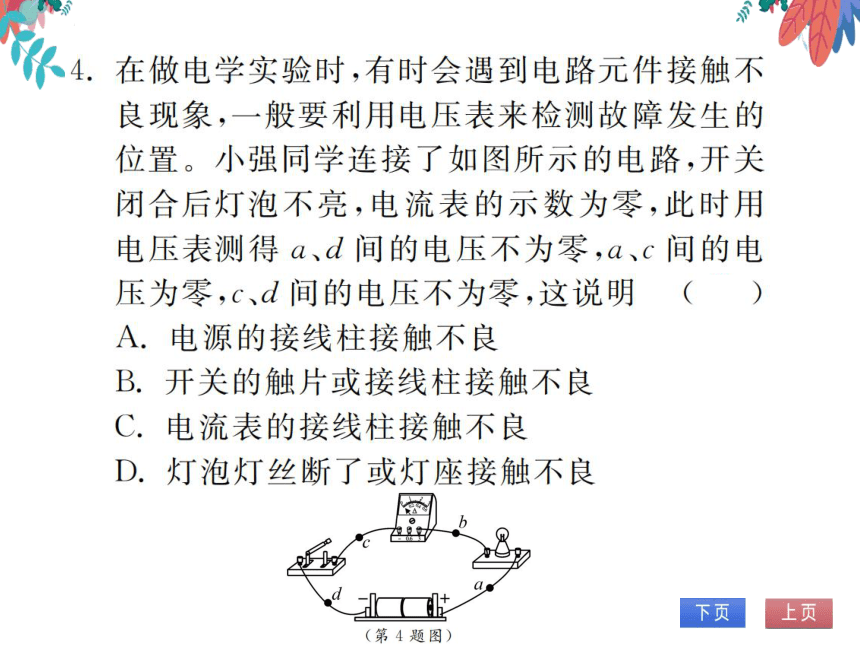

4.在做电学实验时,有时会遇到电路元件接触不
良现象,一般要利用电压表来检测故障发生的
位置。小强同学连接了如图所示的电路,开关
闭合后灯泡不亮,电流表的示数为零,此时用
电压表测得a、d间的电压不为零,a、c间的电
压为零,C、d间的电压不为零,这说明(B)
A.电源的接线柱接触不良
B.开关的触片或接线柱接触不良
C.电流表的接线柱接触不良
D.灯泡灯丝断了或灯座接触不良
(第4题图)
B

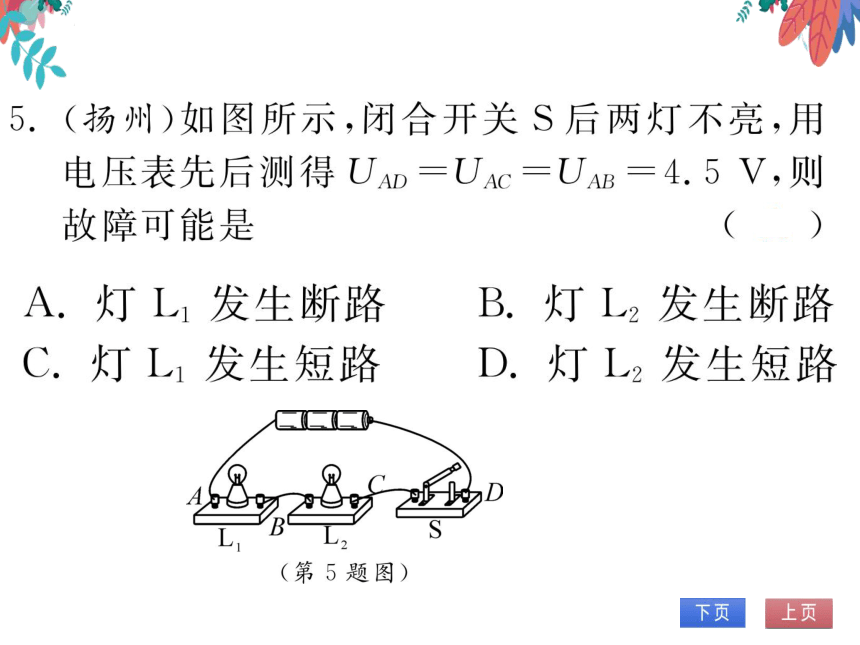

第5题图)
类型3分析复杂电路

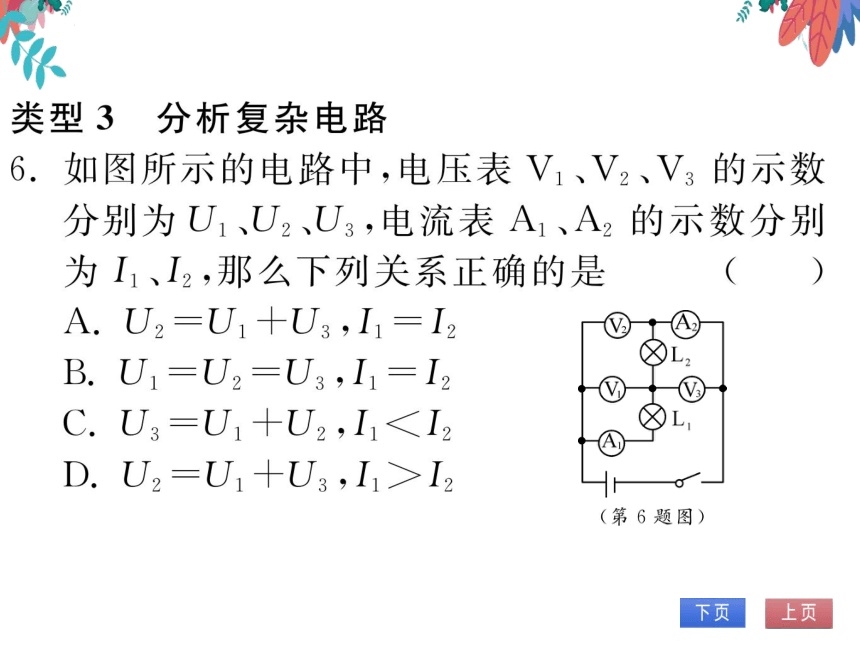

6.如图所示的电路中,电压表V1、V2、V3的示数
分别为U71、U2、U3,电流表A1、A2的示数分别
为I1、Ⅰ2,那么下列关系正确的是
A.U2=U1+U3,I1
B.U1=U2=03,I1=1
C.U3=U1+U2,I1
D.U2=U1+U3,I1>Ⅰ
④A
(第6题图)

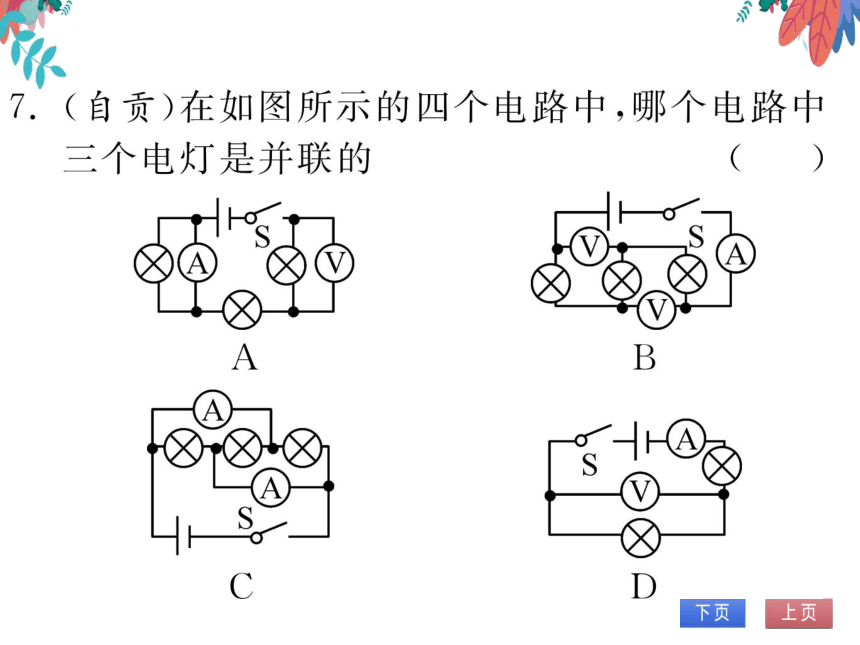

(自贡)在如图所示的四个电路中,哪个电路
个电灯是并联的

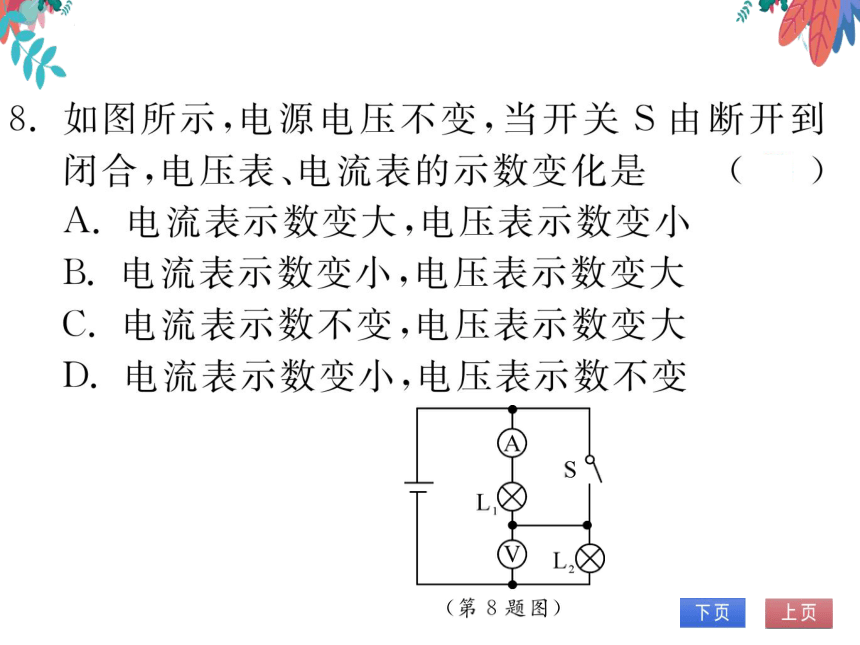

8.如图所示,电源电压不变,开关S由断开到
闭合,电压表、电流表的示数变化是(B
A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表示数不变,电压表示数变大
D.电流表示数变小,电压表示数不变
L
(第8题图
9.如图所示,闭合开关S后,把从电压表V的负
接线柱引出的导线头e分别接在a、b、C、d四
点,下列说法中正确的是
A.S闭合,e接c,V的示数最小
B.S闭合,e接a,的示数最大
C.S断开,e接b,V有示数
D.S断开,e接d,V有示数,e接c,V无示数
