【粤沪版】物理九年级上册 第14章 专题五 欧姆定律 习题课件

(共20张PPT)
类型1图像问题

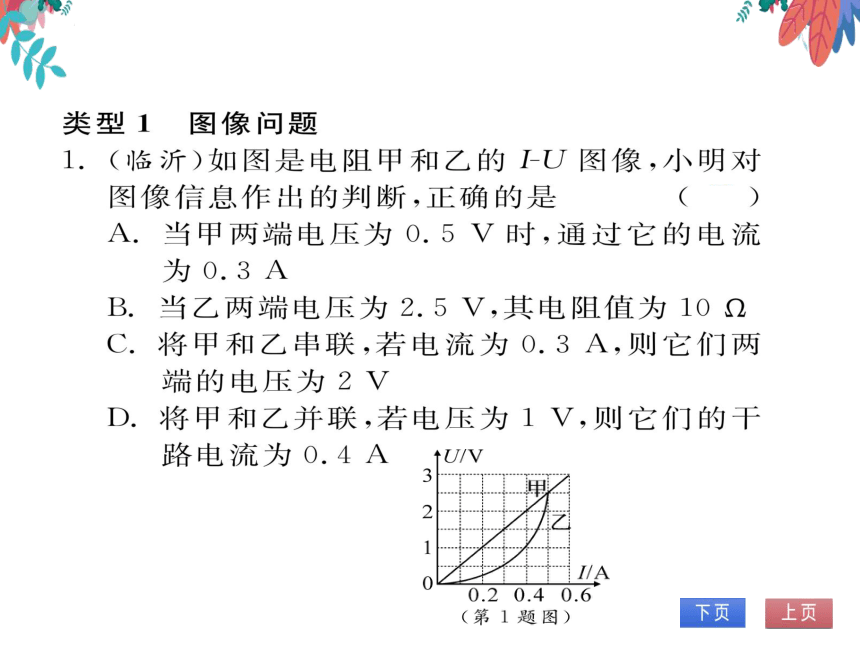

(临沂)如图是电阻甲和乙的IU图像,小明
图像信息作出的判断,正确的是
A.当甲两端电压为0.5V时,通过它的电流
为0.3A
B.当乙两端电压为2.5V,其电阻值为109
C.将甲和乙串联,若电流为0.3A,则它们两
端的电压为2V
D.将甲和乙并联,若电压为1V,则它们的干
路电流为0.4A
JIA
00.2
0.40.6
(第1题图)

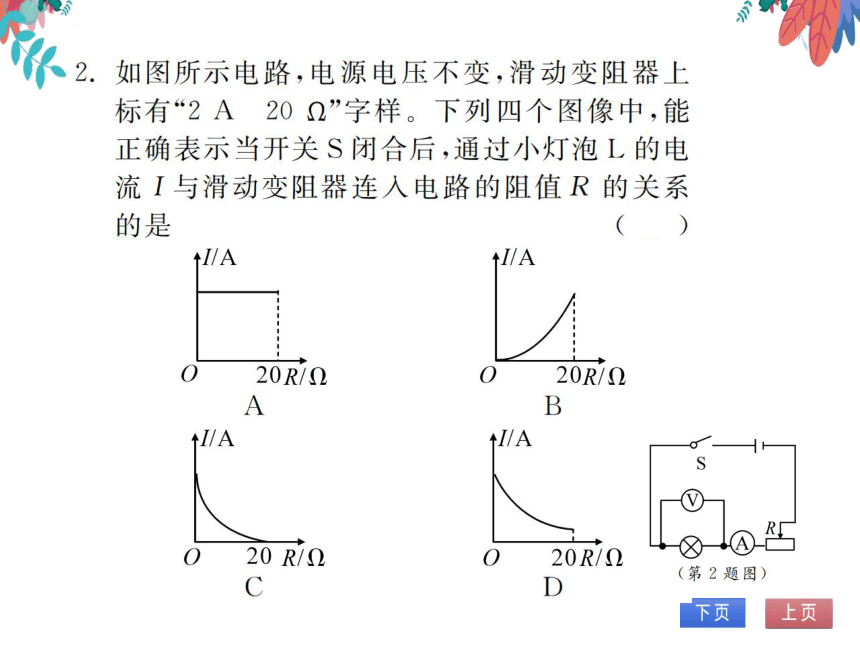

2.如图所示电路,电源电压不变,滑动变阻器上
标有“2A20g”字样。下列四个图像中,能
正确表示当开关S闭合后,通过小灯泡L的电
流Ⅰ与滑动变阻器连入电路的阻值R的关系
的是
A
A
20R/Q
20R/Q
A
B
mIA
O 20 R/O
20R/9
R
(第2题图)

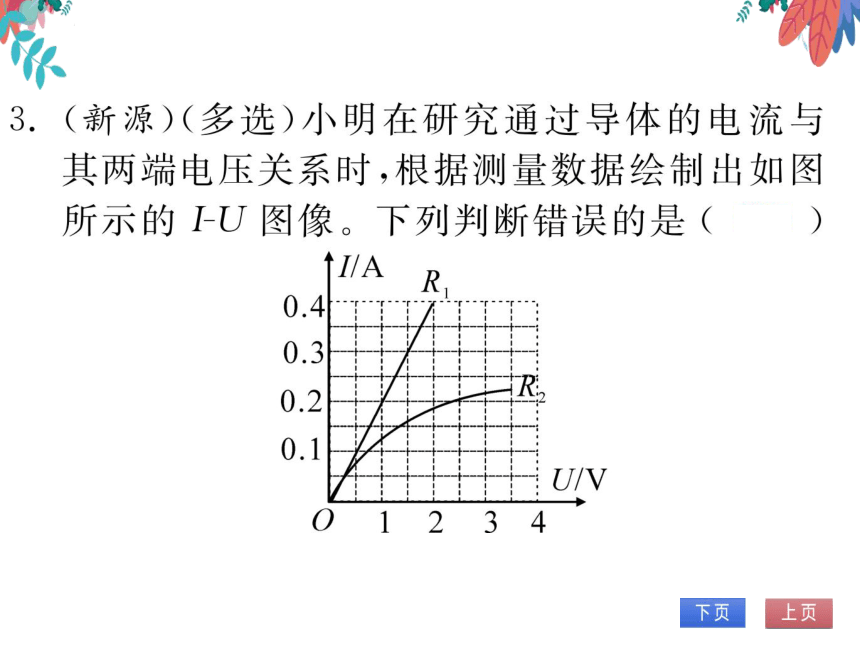

(新源)(多选)小明在研究通过导体的电流与
其两端电压关系时,根据测量数据绘制出如图
所示的ⅠU图像。下列判断错误的是(CL
NA
R
0.4
0.3
0.2
0.1

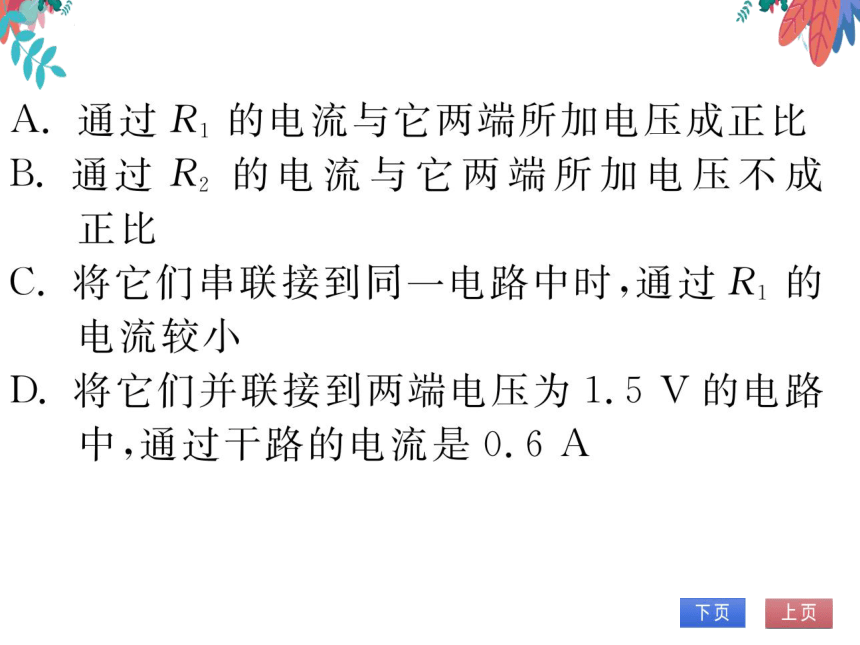

A.通过R1的电流与它两端所加电压成正比
B.通过R2的电流与它两端所加电压不成
正比
C.将它们串联接到同一电路中时,通过R1的
电流较小
D.将它们并联接到两端电压为1.5V的电路
中,通过干路的电流是0.6A

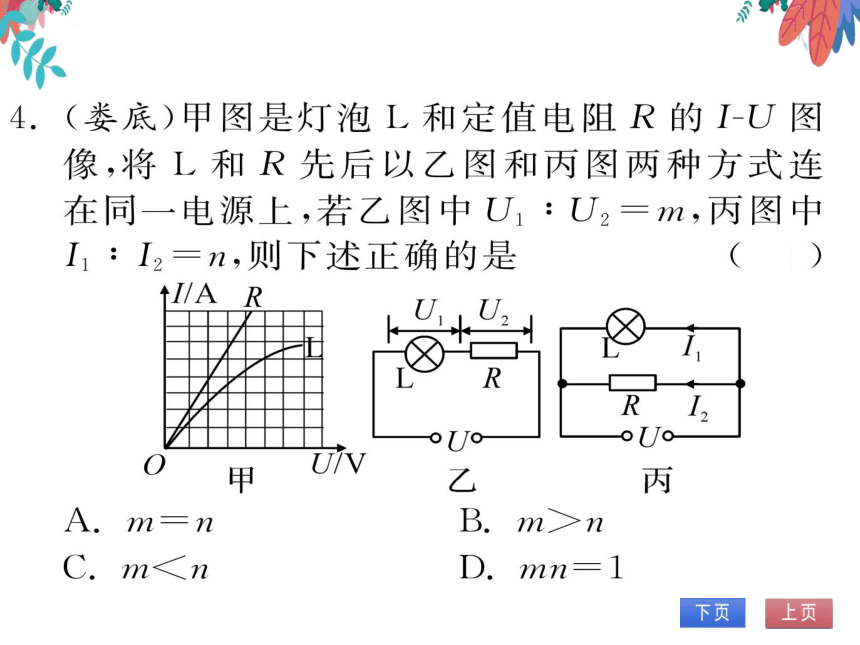

4.(娄底)甲图是灯泡L和定值电阻R的ⅠU图
像,将Ⅰ和R先后以乙图和丙图两种方式连
在同一电源上,若乙图中U1:U2=m,丙图中
n,则下述正确的是
B
V/A R
R
U
O
U/V
丙
B. mn

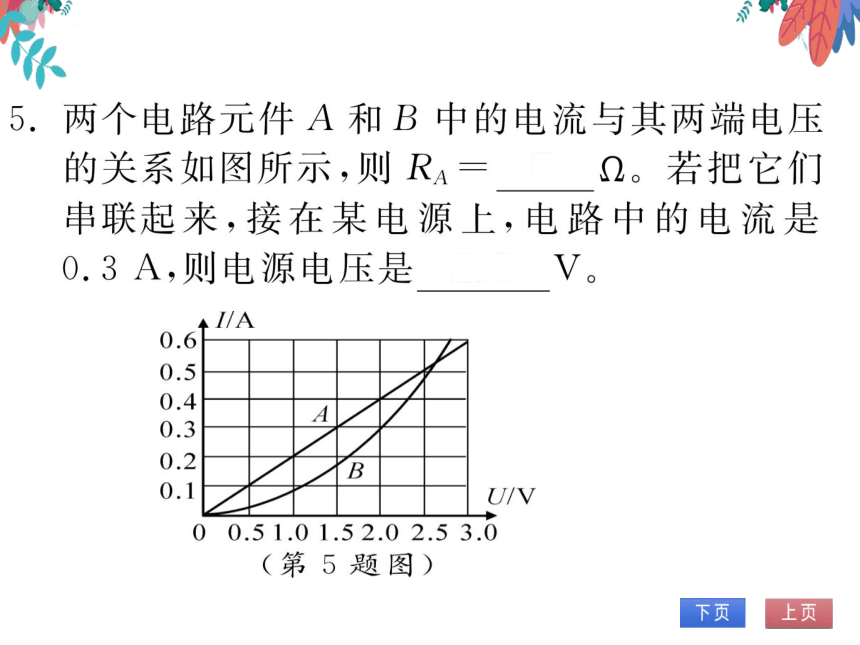

两个电路元件A和B中的电流与其两端电压
的关系如图所示,则RA
Ω。若把它们
串联起来,接在某电源上,电路中的电流是
0.3A,则电源电压是3.5
//A
0.5
0.4
0.2
B
0.1
U/V
00.51.01.52.02.53.0
第5题图)

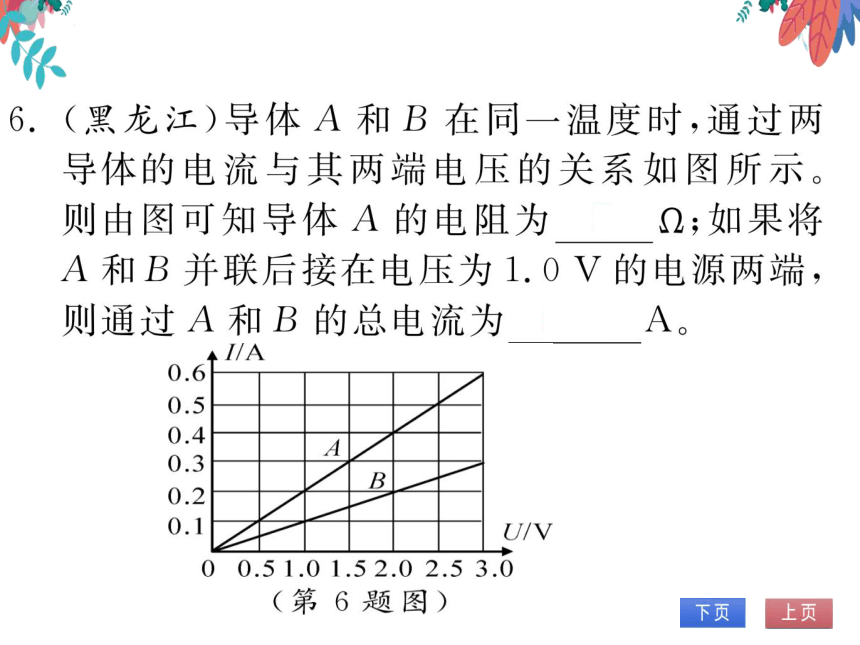

(黑龙江)导体A和B在同一温度时,通过两
导体的电流与其两端电压的关系如图所示
则由图可知导体A的电阻为5g;如果将
A和B并联后接在电压为1.0V的电源两端
则通过A和B的总电流为0.3A
/A
0.5
0.4
0.3
B
0.2
U/V
00.51.01.52.02.53.0
第6题图)

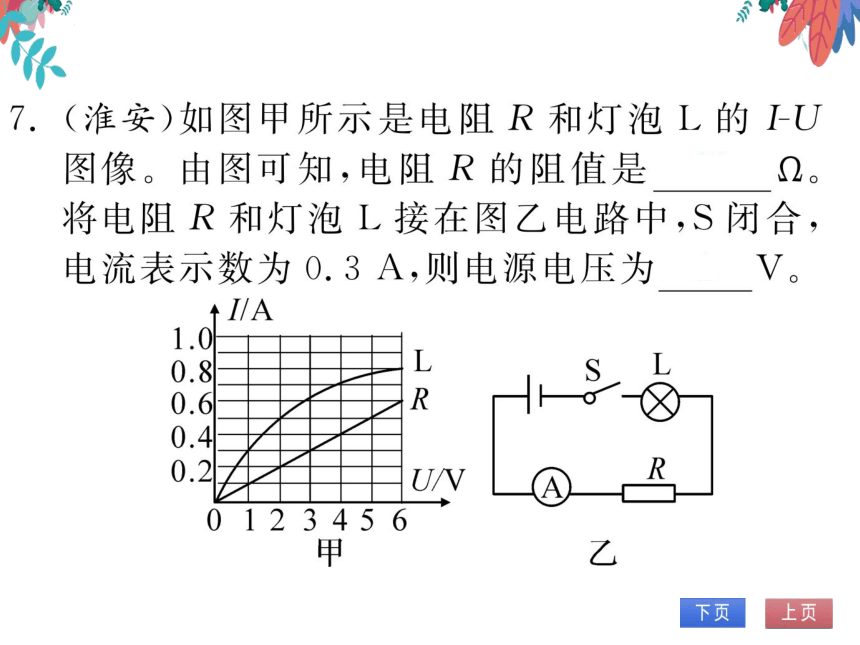

(淮安)如图甲所示是电阻R和灯泡L的Ⅰ
图像。由图可知,电阻R的阻值是1092
将电阻R和灯泡L接在图乙电路中,S闭合,
电流表示数为0.3A,则电源电压为4V
NA
1.0
08
0.6
R
00
R
0123456
甲
