【粤沪版】物理九年级上册 13.2 电路的组成和连接方式 第1课时 电路的组成 习题课件

(共17张PPT)

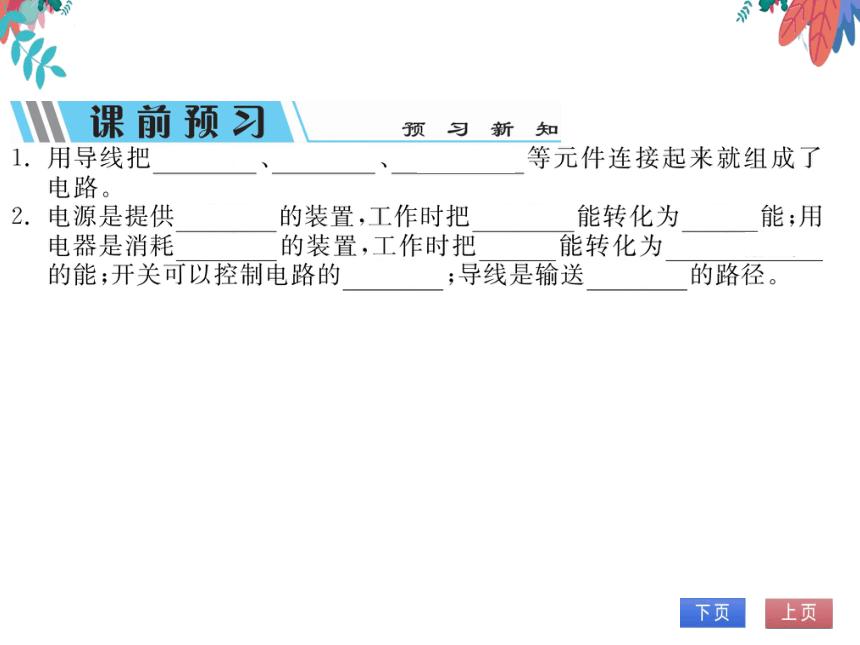

课前预习
颍习新知
1.用导线把电源
开关
用电器等元件连接起来就组成了
电路
2.电源是提供电能的装置,工作时把化学能转化为电能;用
电器是消耗电能的装置,工作时把电能转化为其他形式
的能;开关可以控制电路的通断;导线是输送电能的路径

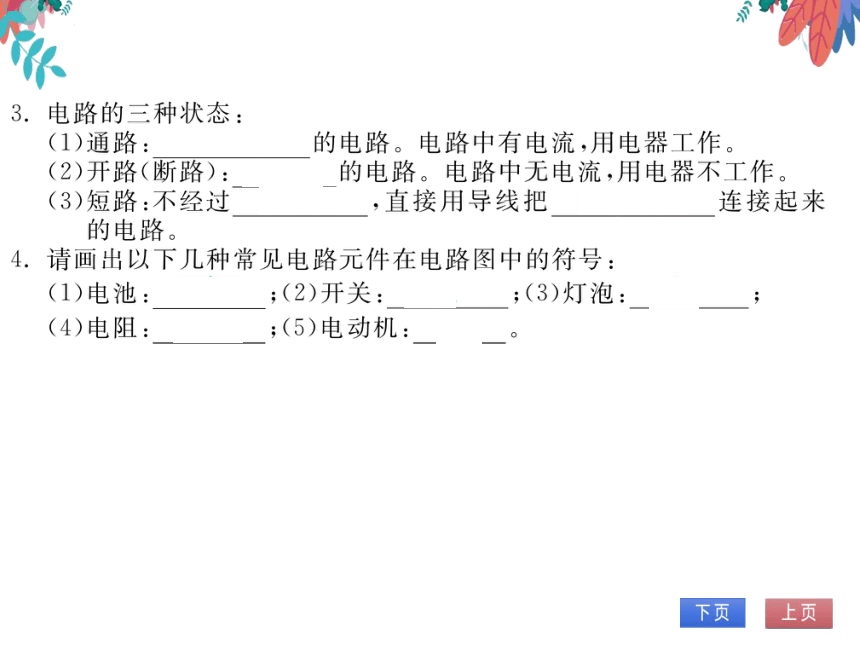

电路的三种状态
1)通路:处处连通的电路。电路中有电流,用电器工作
(2)开路(断路):断开的电路。电路中无电流,用电器不工作
(3短路:不经过用电器,直接用导线把电源两极连接起来
的电路
4.请画出以下几种常见电路元件在电路图中的符号:
(1)电池:
;(2)开关:
;(3)灯泡:⑧
(4)电阻:
;(5)电动机:⑩。
当堂训练
巩固基础

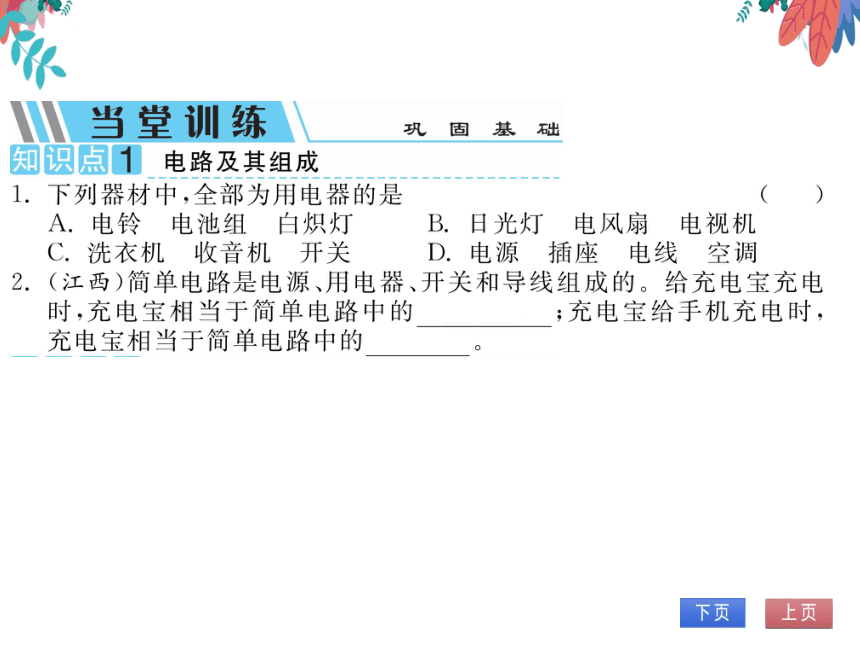

知识点1电路及其组成
下列器材中,全部为用电器的是
A.电铃电池组白炽灯
B.日光灯电风扇电视机
C.洗衣机收音机开关
D.电源插座电线空调
2.(江西)简单电路是电源、用电器、开关和导线组成的。给充电宝充电
时,充电宝相当于简单电路中的用电器;充电宝给手机充电时
充电宝相当于简单电路中的电源
知识点2电路的三种状态
3.如图所示的三个实物图,通路的是图甲,短路的是图丙,
开路的是图乙
丙
4.如图所示的电路,闭合开关,小灯泡和LED发
光;若用一根导线接到小灯泡两端,小灯泡
LED
不能(选填“能”或“不能”)发光,原因是小灯
泡被短路(选填“开路”“‘通路”或“短路”)
89

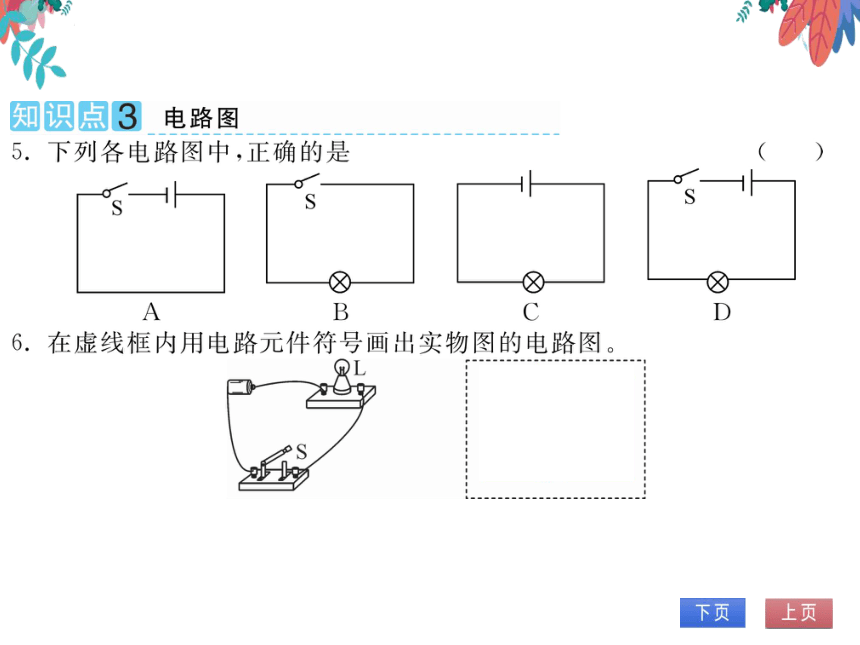

知识点3电路图
下列各电路图中,正确的是
6.在虚线框内用电路元件符号画出实物图的电路图
OL

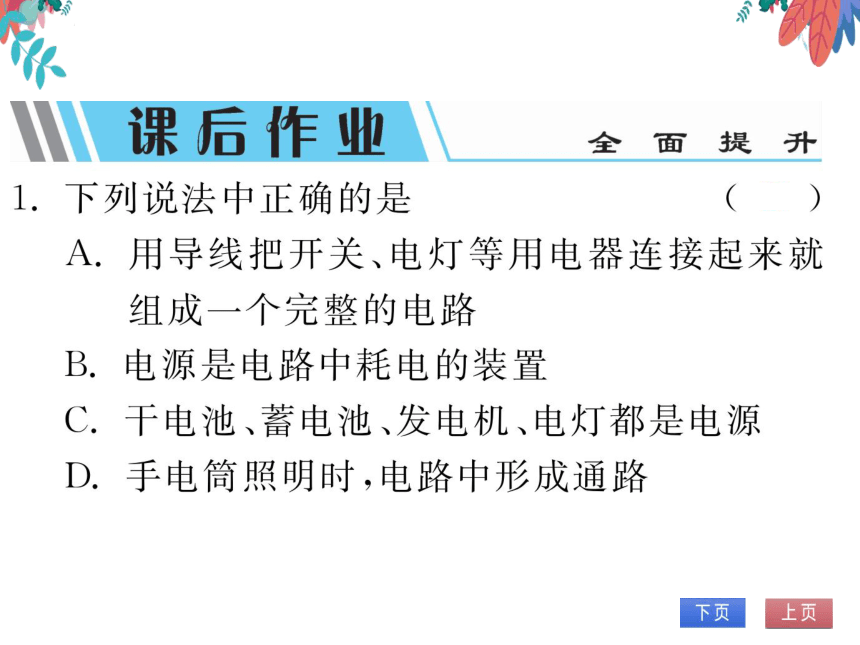

课后作业
全面提升
下列说法中正确的是
A.用导线把开关、电灯等用电器连接起来就
组成一个完整的电路
B.电源是电路中耗电的装置
C.干电池、蓄电池、发电机、电灯都是电源
D.手电筒照明时,电路中形成通路
2.在日常生活中,人们常说“开灯”“关灯”,其物
理含义是
A.开灯是指断开开关,关灯是指闭合开关
B.开灯是指闭合开关,关灯是指断开开关
C.开灯和关灯都是指闭合开关
D.开灯和关灯都是指断开开关
2
(第3题图)
4.(武汉)如图所示电路图中,与实物电路对应的
是
B
(第4题图
手电筒的构造如图所示,电源为两节干电池
下列说法正确的是
A.按键相当于开关
B.弹簧为绝缘体
C.灯泡发光时,按键断开
D.灯泡发光时,电能转化为化学能
按键弹簧
(第5题图)
如图所示电路,闭合开关S,灯泡L1、I2都发
光。现将一根导线接在该电路中的某两个接
线柱上,会导致两灯同时熄灭的是
A.a和b
B.c和
C.e和
D.g和h
