(共19张PPT)
课前预习
预习新知

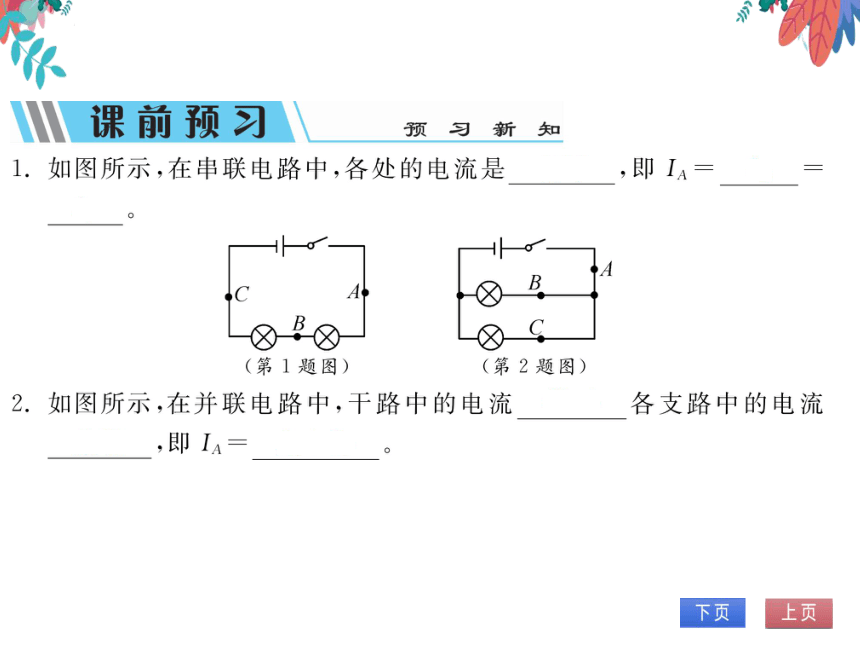

1.如图所示,在串联电路中,各处的电流是相等,即ⅠA=IB
B
B
第1题图)
第2题图)
2.如图所示,在并联电路中,干路中的电流等于各支路中的电流
之和,即ⅠA=Ig+1
当堂训练
巩固基础
知识点1串联电路中电流的规律

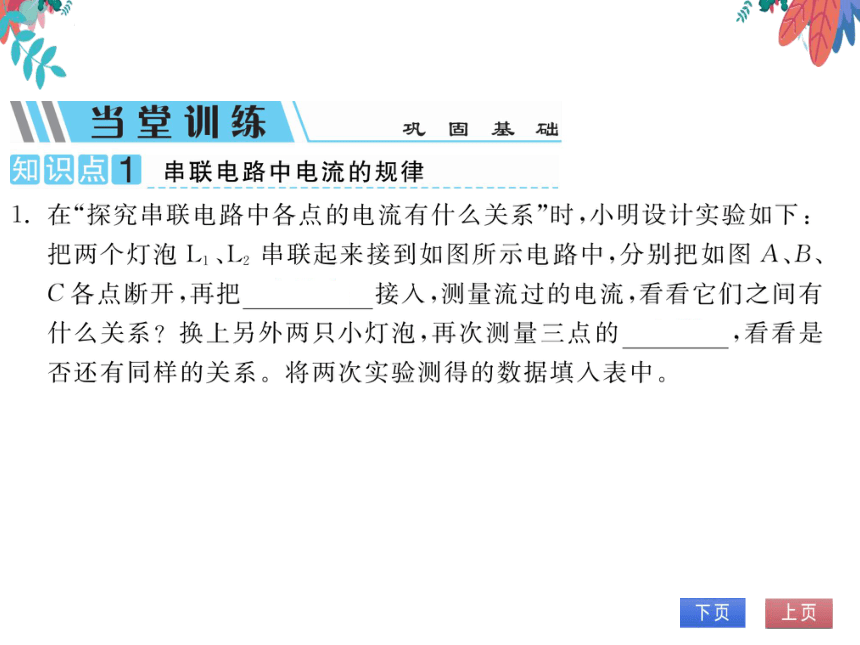

在“探究串联电路中各点的电流有什么关系”时,小明设计实验如下:
把两个灯泡L1、Ⅰ2串联起来接到如图所示电路中,分别把如图A、B
C各点断开,再把电流表接入,测量流过的电流,看看它们之间有
什么关系 换上另外两只小灯泡,再次测量三点的电流,看看是
否还有同样的关系。将两次实验测得的数据填入表中
A点的电流ⅠAB点的电流ⅠBC点的电流Ⅰc
B
第一次测量
0.3A
0.3A
0.3A
第二次测量
0.2A
0.2A
0.2A
分析和论证:
(1)在拆接电路时,开关S必须处于断开状态;
(2)结论:串联电路中各处电流相等

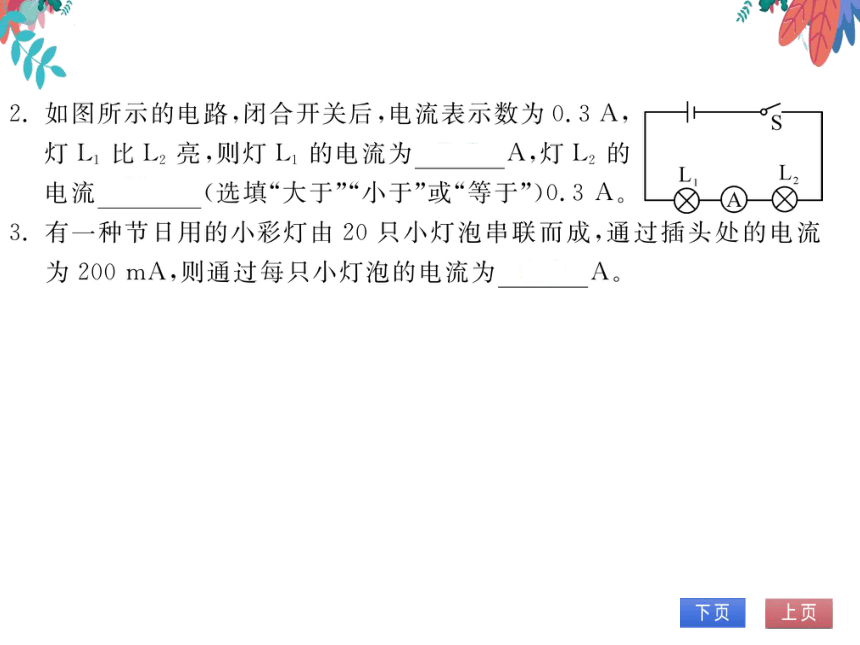

2.如图所示的电路,闭合开关后,电流表示数为0.3A,
灯I1比L2亮,则灯I1的电流为0.3A,灯I2的
电流等于(选填“大于”“小于”或“等于”)0.3A。L②②
3.有一种节日用的小彩灯由20只小灯泡串联而成,通过插头处的电流
为200mA,则通过每只小灯泡的电流为0.2A
知识点2并联电路中电流的规律

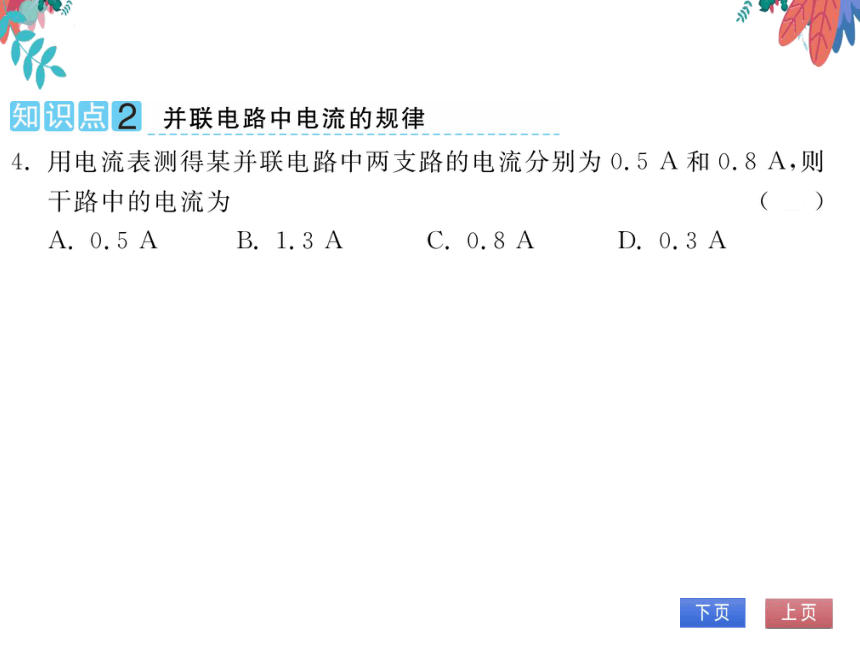

4.用电流表测得某并联电路中两支路的电流分别为0.5A和0.8A,则
干路中的电流为
B
C.0.8A

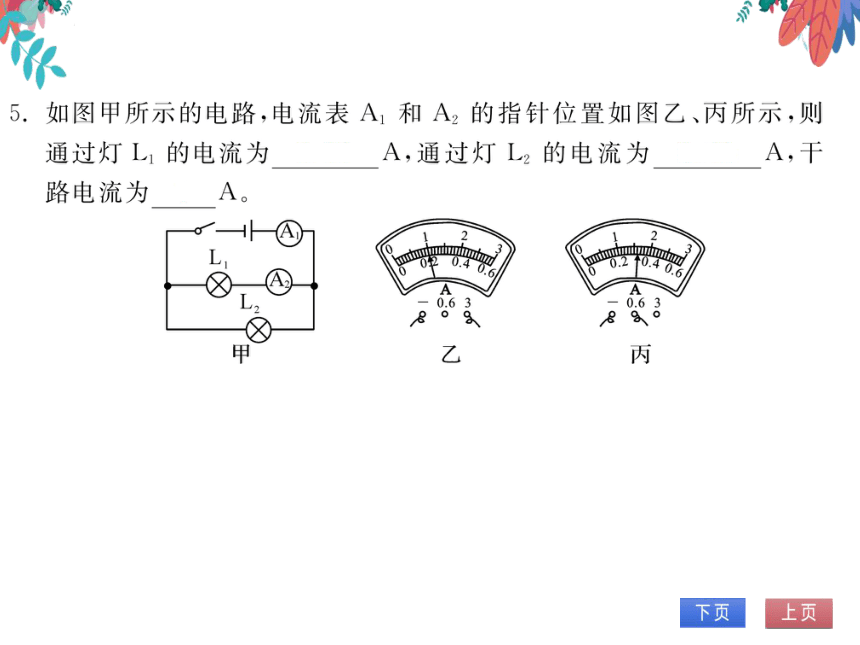

图甲所示的电路,电流表A1和A2的指针位置如图乙、内所示,则
通过灯I1的电流为0.32A,通过灯I2的电流为0.68A,千
路电流为1A
20
A
A
0.63
0.63
°8

课后作业
全面提升
1.用电流表分别测量通过电路中两盏电灯的电
流,结果测得两灯的电流相等,由此判断两盏
电灯的连接方式是
D
A.一定是串联
B.一定是并联
C.串联、并联都有可能D.以上都不对
2.(襄阳)如图所示电路,闭合开关S1、S2,下列对
电路的分析正确的是
C D
A.L1与L2串联
B.电流表A1测I1的电流
C.当开关S2断开时,通过I1的电流变小
D.当开关S2断开时,电流表A2的示数变小
3.(长春)如图甲所示的电路中,闭合开关,两灯
泡均发光,且两个完全相同的电流表指针偏转
均如图乙所示,通过灯泡L和L2的电流分别

2
0
A
oO

A.1.2
1.2A
B.0.3A0.3A
2A0.3A
