【粤沪版】物理九年级上册 13.6 探究串、并联电路中的电压 习题课件

(共21张PPT)

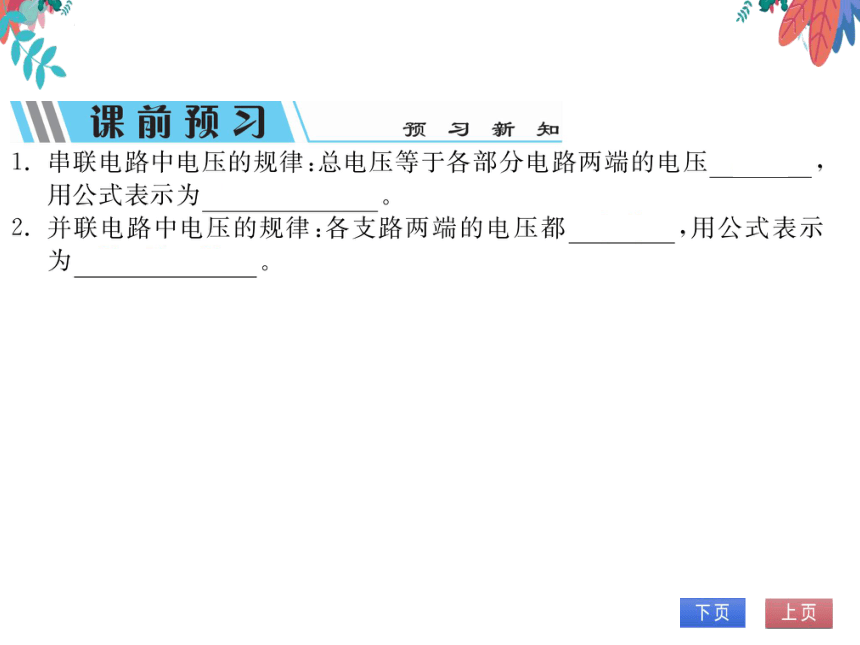

课前预习
预习新知
1.串联电路中电压的规律:总电压等于各部分电路两端的电压之和
用公式表示为U=U1+U2
2.并联电路中电压的规律:各支路两端的电压都相等,用公式表示
为U=U1=U
当堂训练
巩固基础
知识点1串联电路中电压的规律

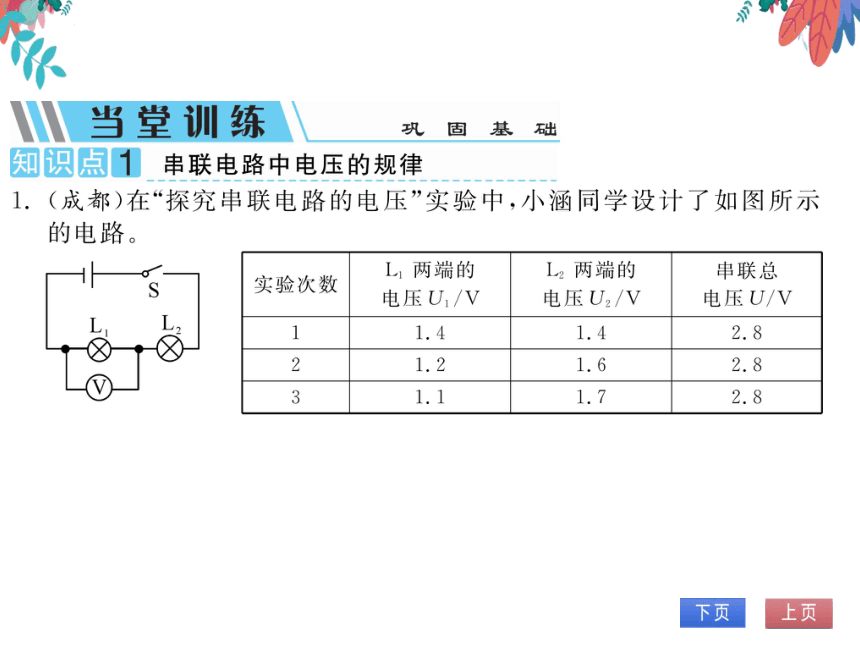

(成都)在“探究串联电路的电压”实验中,小涵同学设计了如图所示
的电路
L1两端的
2两端的
串联总
实验次数电压U/V
电压U2/V
电压U/V
L
1.4
1.4
1.2
1.6
2.8

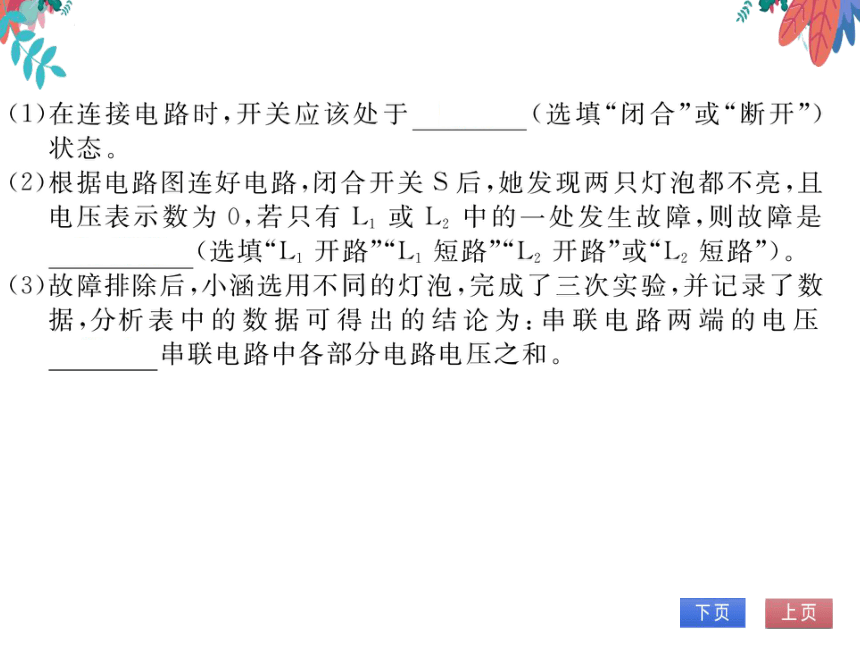

1)在连接电路时,开关应该处于断开(选填“闭合”或“断开”
状态
2)根据电路图连好电路,闭合开关S后,她发现两只灯泡都不亮,且
电压表示数为0,若只有L1或L2中的一处发生故障,则故障是
L2开路(选填“Ⅰ1开路”“I短路”“2开路”或“I2短路”)
3)故障排除后,小涵选用不同的灯泡,完成了三次实验,并记录了数
据,分析表中的数据可得出的结论为:串联电路两端的电压
等于串联电路中各部分电路电压之和
L
⑧①乙
丙
图

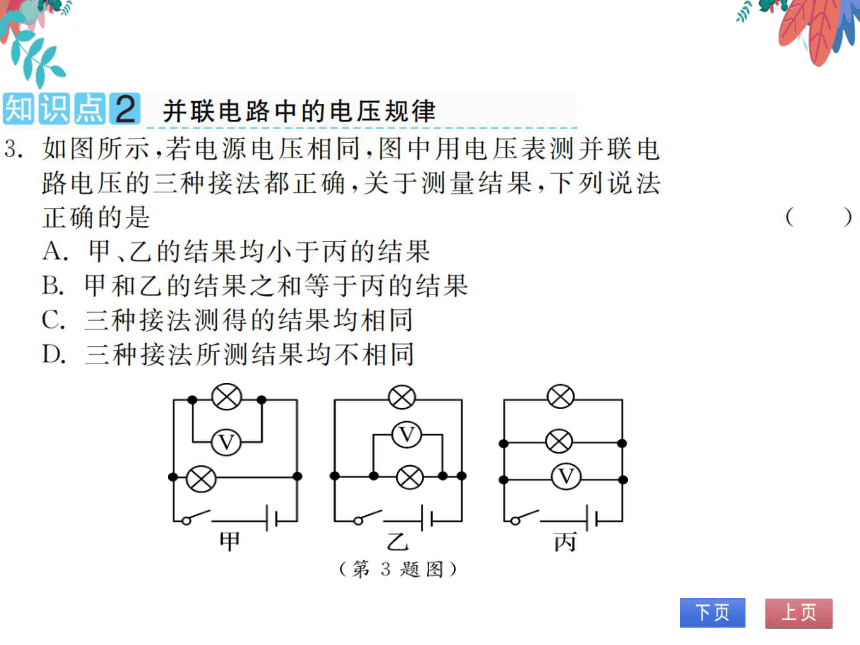

知识点2并联电路中的电压规律
3.如图所示,若电源电压相同,图中用电压表测并联电
路电压的三种接法都正确,关于测量结果,下列说法
正确的是
A.甲、乙的结果均小于丙的结果
B.甲和乙的结果之和等于丙的结果
C.三种接法测得的结果均相同
D.三种接法所测结果均不相同

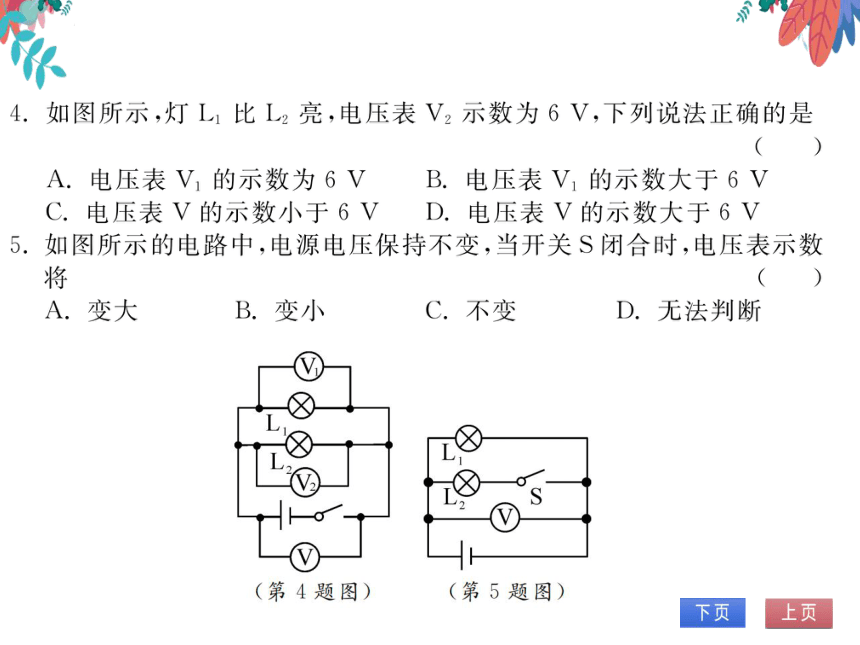

4.如图所示,灯Ⅰ1比I2亮,电压表V2示数为6V,下列说法正确的是
A.电压表V1的示数为6VB.电压表V1的示数大于6V
C.电压表Ⅴ的示数小于6VD.电压表Ⅴ的示数大于6V
如图所示的电路中,电源电压保持不变,开关S闭合时,电压表示数
将
A.变大
B.变小
C.不变
D.无法判断
-
S
(第4题图)
(第5题图)
课后作业
全面提升
1.(广西)如图所示,在探究“串联电路电压的关
系”时,闭合开关S后,电压表V1的示数是
2.5V,V2的示数是3.8V,则电压表V3的示
数是

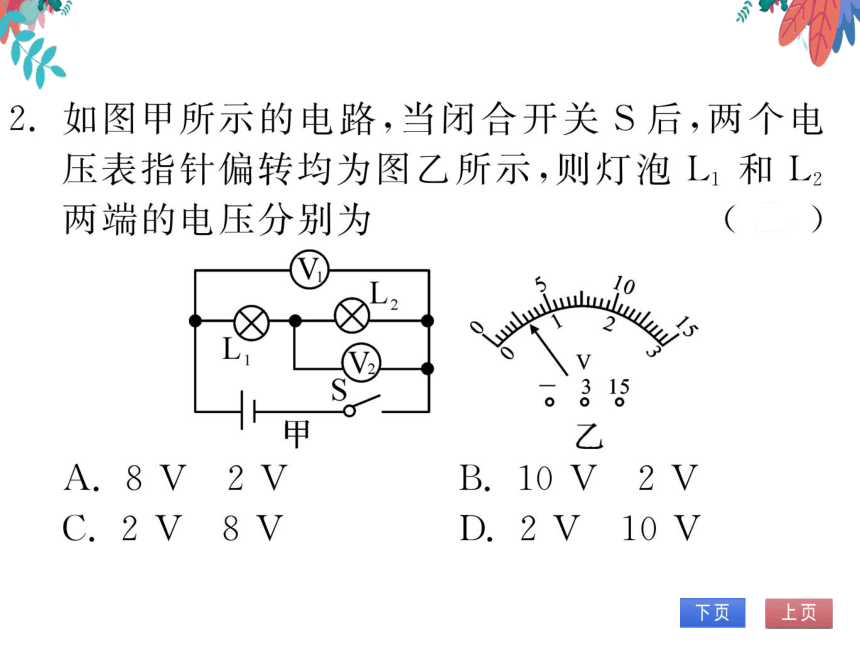

2.如图甲所示的电路,当闭合开关S后,两个电
压表指针偏转均为图乙所示,则灯泡I1和I
两端的电压分别为
S
315
甲
(临沂)小明在实验室里连接了如图所示的电
路,对此电路的认识,正确的是
A.小灯泡并联,电压表测电源电压
B.小灯泡串联,电压表测L2的电压
C.若灯L1短路,则电压表的示数为零
D.若灯L2短路,则电压表的示数是3V
(第3题图)
4.如图所示,若电源电压为6V,当开关S闭
时,电压表示数为2V,则L1、L2两端的电压
分别是
A, 2V6V
B.6V 2V
2V 4V
D 4 2V
