【粤沪版】物理九年级上册 14.1 怎样认识电阻 第2课时 电阻器 习题课件

(共17张PPT)
课前预习
预习新知

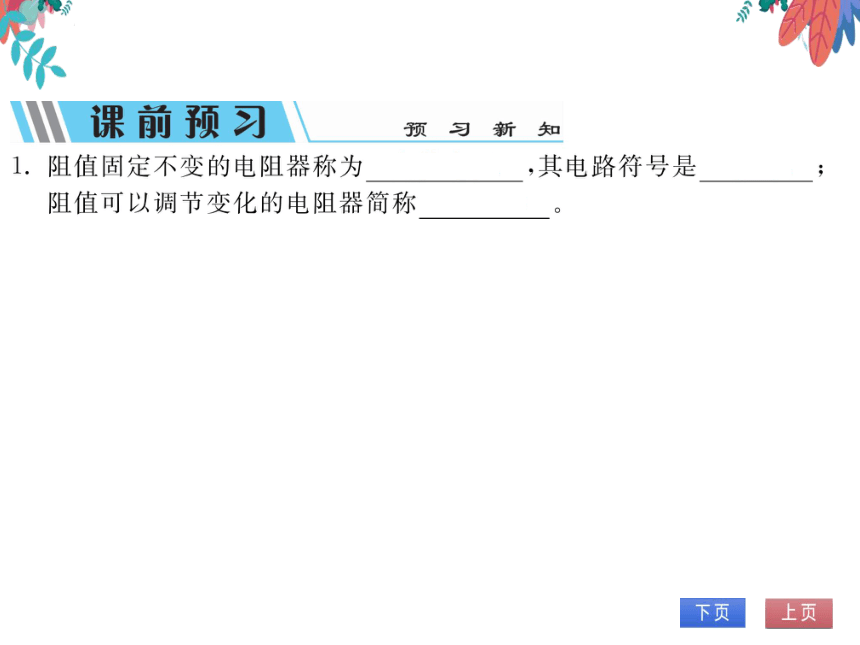

1.阻值固定不变的电阻器称为定值电阻,其电路符号是
阻值可以调节变化的电阻器简称变阻器

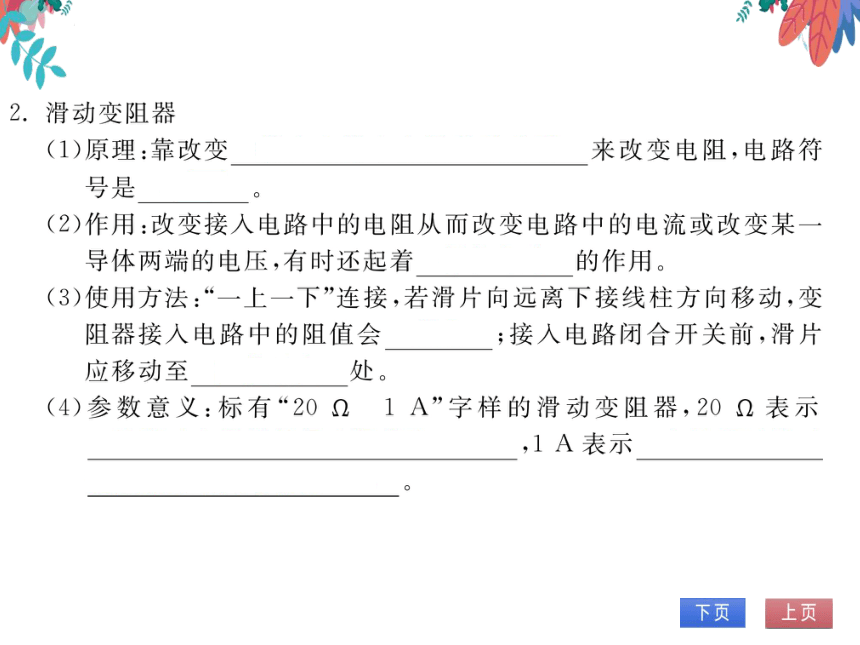

滑动变阻器
(1)原理:靠改变接入电路中电阻丝的长度来改变电阻,电路符
号是
(2)作用:改变接入电路中的电阻从而改变电路中的电流或改变某
导体两端的电压,有时还起着保护电路的作用
(3)使用方法:“一上一下”连接,若滑片向远离下接线柱方向移动,变
阻器接入电路中的阻值会变大;接入电路闭合开关前,滑片
应移动至阻值最大处
(4)参数意义:标有“2091A”字样的滑动变阻器,20g表示
该滑动变阻器的最大阻值为209,1A表示允许通过滑动
变阻器的最大电流为1A
当堂训练
巩固基础
知识点1变阻器

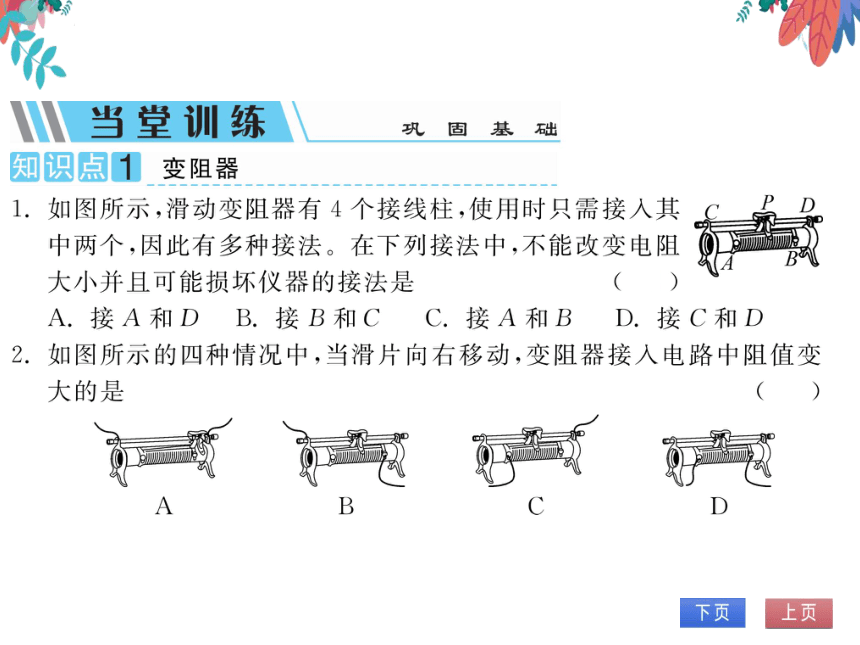

1.如图所示,滑动变阻器有4个接线柱,使用时只需接入其
P D
巾两个,因此有多种接法。在下列接法中,不能改变电阻0)际义
大小并且可能损坏仪器的接法是
A.接A和DB.接B和CC.接A和BD.接C和D
2.如图所示的四种情况中,当滑片向右移动,变阻器接入电路中阻值变
大的是

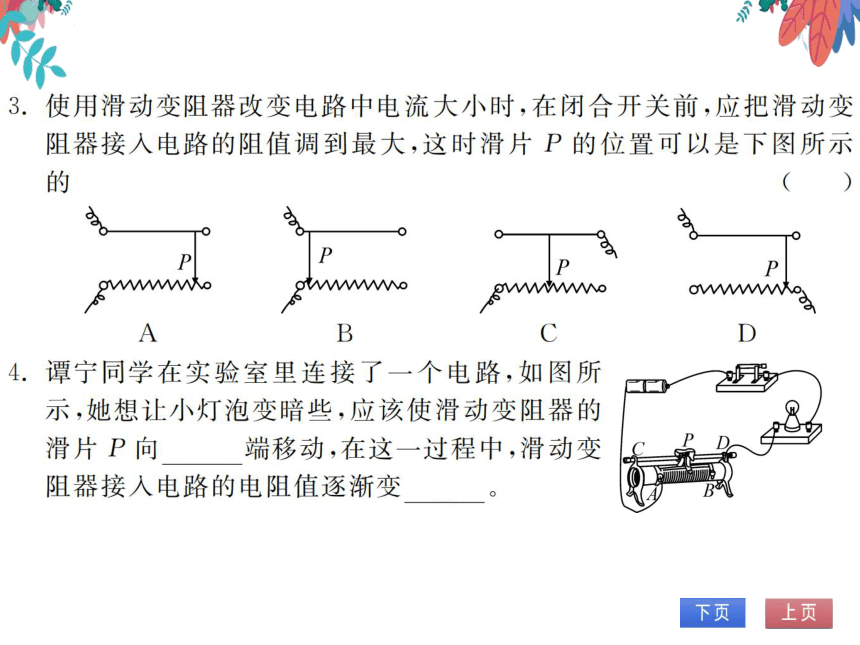

3.使用滑动变阻器改变电路中电流大小时,在闭合开关前,应把滑动变
阻器接入电路的阻值调到最大,这时滑片P的位置可以是下图所示
的
(A)
P
MO
A
B
4.谭宁同学在实验室里连接了一个电路,如图所
示,她想让小灯泡变暗些,应该使滑动变阻器的
滑片P向右端移动,在这一过程中,滑动变
阻器接入电路的电阻值逐渐变大

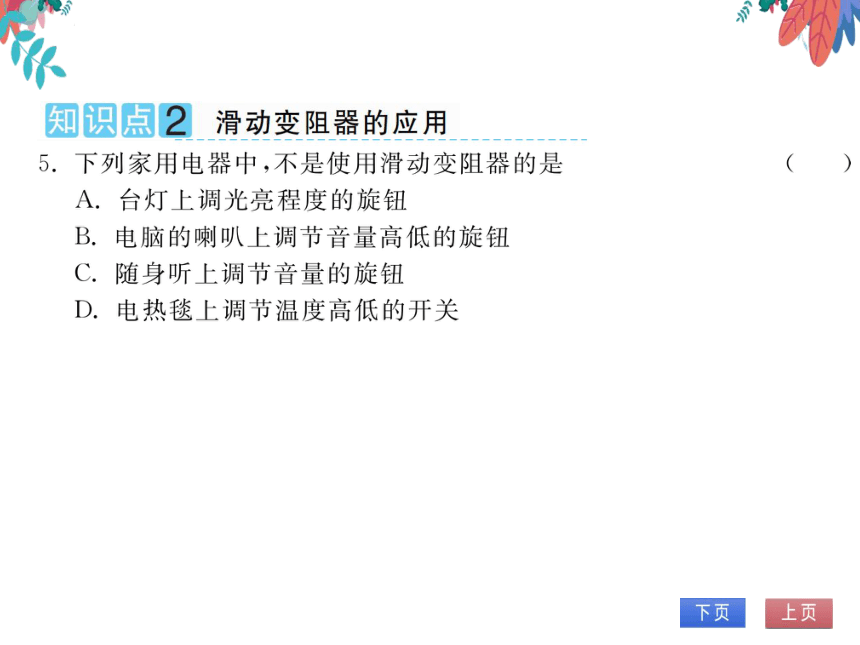

下列家用电器中,不是使用滑动变阻器的是
A.台灯上调光亮程度的旋钮
B.电脑的喇叭上调节音量高低的旋钮
C.随身听上调节音量的旋钮
D.电热毯上调节温度高低的开关
课后作业
全面提升

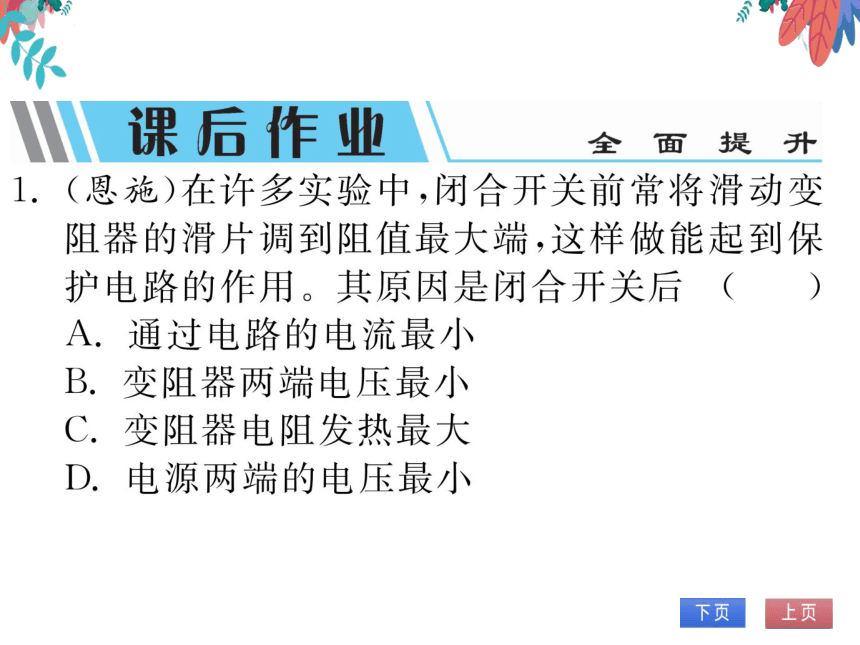

(恩施)在许多实验中,闭合开关前常将滑动变
阻器的滑片调到阻值最大端,这样做能起到保
护电路的作用。其原因是闭合开关后(A
A.通过电路的电流最小
B.变阻器两端电压最小
C.变阻器电阻发热最大
D.电源两端的电压最小
实用调光时,旋转旋钮,滑片在弧形电阻丝上
滑动,即可调节灯泡亮度,这是通过下列哪个
因素改变电阻丝接入电路中电阻的(A
A.长度
B.横截面积
C.材料
D.温度
3.(龙东)如图所示,电源电压保持不变,闭合开
关S,当滑片P向上移动时,下列说法正确的
是
A.电压表示数变大,小灯泡变暗
B.电流表示数变小,小灯泡变暗
C.电压表示数不变,小灯泡变亮
D.电流表示数不变,小灯泡变
