【粤沪版】物理九年级下册 第16章 整理与复习 习题课件

(共21张PPT)
知识框票
磁体:具有磁性的物体
磁极的作用规律:同名磁极相互排斥,异名磁极相互吸引
磁化:使原来没有磁场的物体具有磁性的过程
从永磁体谈农」磁/性质:对放入其中的磁体产生磁力的作用
方向:小磁针静止时北极所指的方向
磁感线{描述磁场性质的曲线(假想)
方向:磁体周围从N极到S极
电磁铁
地磁场:地磁的南极在地理的北极附近,地磁的北极在地现的
与自动
南极附近
控制
通电导体周围存在磁场
奥斯特实验场方向跟电流方向有关
通电螺线管/磁场分布:与条形磁体相似
磁极判定:右手螺旋定则
电磁铁影响因素:电流大小线圈匝数
应用:电铃、电话、电磁起重机等
实质:利用电磁铁控制的开关
电磁继电器作用:用低电压、弱电流来控制高电压、强电流
应用:实现自动控制
典例精讲

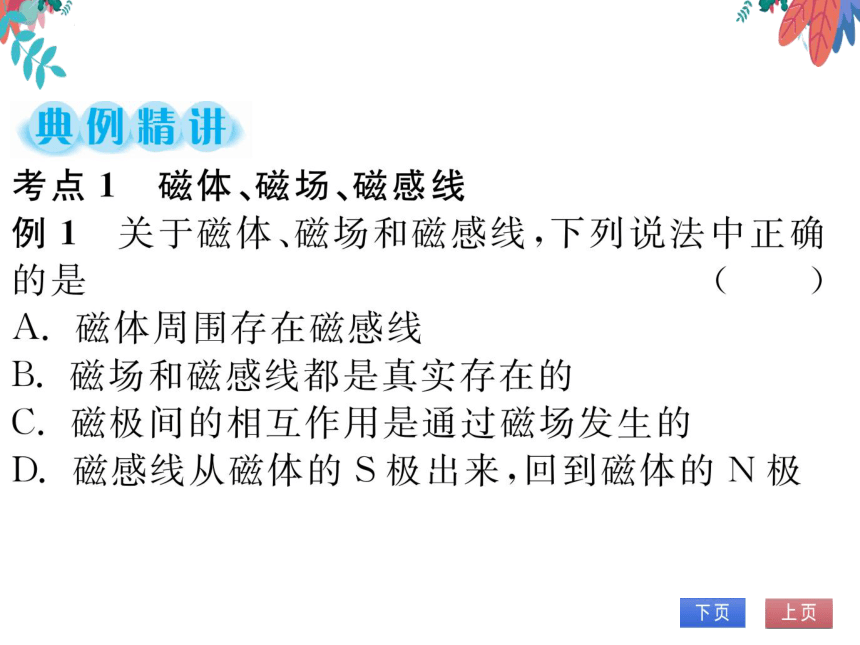

考点1磁体、磁场、磁感线
例1关于磁体、磁场和磁感线,下列说法中正确
的是
A.磁体周围存在磁感线
B.磁场和磁感线都是真实存在的
磁极间的相互作用是通过磁场发生的
D.磁感线从磁体的S极出来,回到磁体的N极
解析】磁体周围存在磁场,A错误;为了形象直观地描述
磁场而引入磁感线的,磁场是真实存在的,但磁感线是不存
在的,B错误;磁场是客观存在的物质,磁体间的相互作用是
通过磁场发生的,C正确;在磁体的外部,磁感线从磁体的N
极出发,回到S极,D错误
答案
考点2通电螺线管的磁场
例2根据图中闭合开关后小磁针N极静止时的
指向,标出电源的正极,并用箭头标出磁感线的
方向
解析】根据磁极间的作用规律,
由题图中小磁针静止时的指向,可N
确定通电螺线管的左端为S极,右
端为N极;磁体外部,磁感线由N
极出发,回到S极,表示磁感线方
向的箭头由右指向左;根据螺线管
电源
的N、S极,利用右手螺旋定则可以确定螺线管中的电流方
向是从螺线管的左端流入,右端流出,而电流是从电源的正
极流出回到负极,所以电源的左端为正极。
答案
图所示。
考点3电磁铁磁性强弱的判断
例3小明同学利用如图所示装置研究电磁铁磁
性的强弱与哪些因素有关。图中A是悬挂在弹
簧下的铁块,B是电磁铁的铁芯,S是转换开关(S
接1时连入电路的线圈匝数多,S接2时连入电
路的线圈匝数少)。
(1)实验过程中弹簧的伸长量越大,表示电磁铁
的磁性越
(2)保持滑片P位置不变,先后让开关S接1和2
可以研究电磁铁磁性的强弱与线圈
的
多少是否有关
(3)请提出一个还可以用该装置验证的猜想并设
计验证方案
猜想:电磁铁磁性的强弱还与
有关
验证方案:
