【粤沪版】物理九年级下册 第17章 整理与复习 习题课件

(共20张PPT)
知识眶票
原理:通电线圈在磁场中受力而转动
转向因素:电流方向和磁场方向
电动机转速因素:电流大小、磁场强弱
电动
换向器的作用:当线圈转到平衡位置时,自动改变线圈中的电流方向
机与
能量转化:电能转化为机械能
发电
原理:电磁感应现象
机
电磁感应现象:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中产生
发电机
感应电流的现象
种类:交流发电机和直流发电机
能量转化:机械能转化为电能
典例精讲
考点1磁场对电流的作用
例1下列四幅图中,用来研究磁场对通电导线
有力的作用的是
局点-
甲
乙
丙
丁
A.图甲中,风车转动时电流表指针偏转
B.图乙中,闭合开关后线圈转动
C.图丙中,旋转启动钥匙后用电器工作
D.图丁中,闭合开关后铁钉吸引大头针
解析】图甲中,风车转动时电流表指针偏转,是电磁感应
现象,所以A选项不符合题意;图乙中,闭合开关后线圈转
动,说明了通电导线在磁场中受力的作用,所以B选项符合
题意;图丙中,旋转启动钥匙后用电器工作,是电磁继电器的
应用,所以C选项不符合题意;图丁中,闭合开关后铁钉吸引
大头针,说明电磁铁具有磁性,所以D选项不符合题意
答案】B

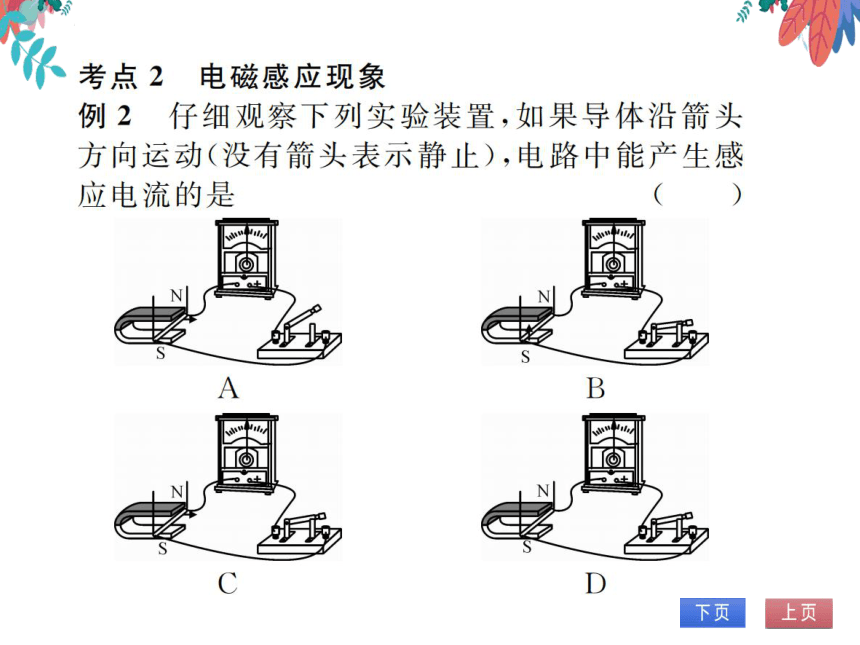

考点2电磁感应现象
例2仔细观察下列实验装置,如果导体沿箭头
方向运动(没有箭头表示静止),电路中能产生感
应电流的是
A
B
解析】产生感应电流的条件:①闭合电路;②部分导体在
磁场中切割磁感线。A选项中电路是断开的,所以不可能
生感应电流;B选项导体在上下移动时是顺着磁感线的方
向,并没有切割磁感线,所以不会产生感应电流;C选项导体
向右运动,切割磁感线,所以符合产生感应电流的条件;D选
考点3电动机与发电机
例3如图所示,甲、乙两图是电磁学部分的两个
重要实验,甲图闭合开关后,会发现直导线在磁
场中运动;乙图闭合开关后如果用力推动直导线
沿左右方向运动,会发现灵敏电流计指针也在左
右摆动。请判断:人们是根据
图的原理
制成了发电机,根据
图的原理制成了电
动机
S
甲
解析】在甲图中,导体由于通电而运动,故是利用通电导
体在磁场中受到力的作用的原理制成的,是电动机的原理
在乙图中,由于导体运动而使得灵敏电流计指针发生偏转
是将机械能转化为电能,是电磁感应现象,是发电机的原理
答案】乙甲
优生特训
(多选)图中的a表示垂直于纸面的一根导线
它是闭合电路的一部分,它在磁场中按箭头方
向运动时,能产生感应电流的是(ABC
